عملکرد آداپتور کواکسیال RF چیست؟

در سیستم های فرکانس رادیویی (RF)، پایداری و ثبات انتقال سیگنال بسیار مهم است. چه تجهیزات ارتباطی، ابزارهای آزمایش، سیستم‌های انتقال بی‌سیم یا پلت‌فرم‌های اندازه‌گیری RF آزمایشگاهی، همه به کانکتورهای کواکسیال مختلف متکی هستند. با این حال، در مهندسی عملی، دستگاه‌های مختلف اغلب از انواع رابط‌های مختلف استفاده می‌کنند، که نیاز به یک جزء کلیدی دارد که می‌تواند اتصال، تبدیل و حفظ کیفیت سیگنال را داشته باشد. آداپتور کواکسیال RF . بنابراین، عملکرد آداپتور کواکسیال RF دقیقاً چیست؟ چه نقشی در سیستم RF ایفا می کند؟

1. توابع اساسی یک آداپتور کواکسیال RF

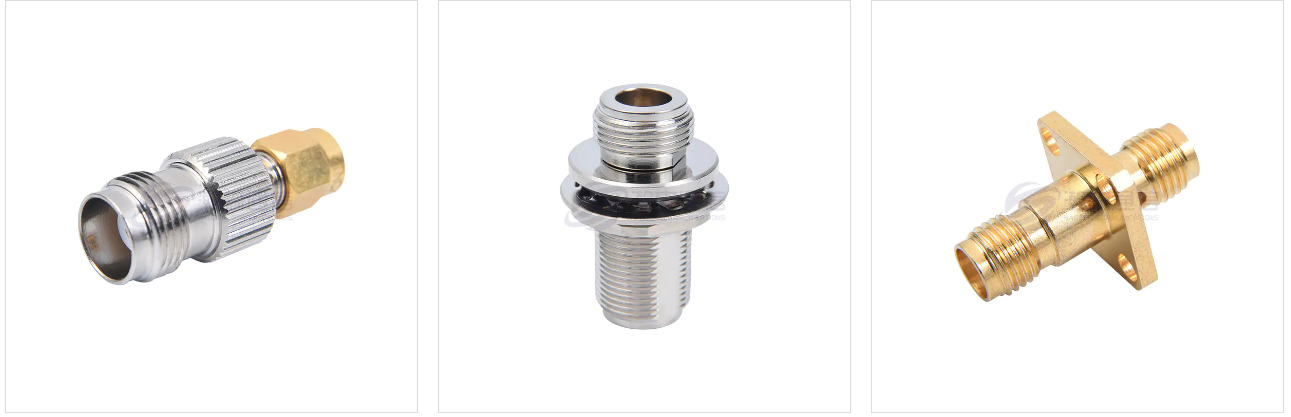

عملکرد اصلی یک آداپتور کواکسیال RF فعال کردن تبدیل و اتصال قابل اعتماد بین انواع مختلف کانکتورهای RF است. به عنوان مثال، برخی از ابزارها از رابط های نوع N استفاده می کنند، در حالی که دستگاه از رابط های SMA استفاده می کند. در چنین مواردی، یک آداپتور N-to-SMA RF مورد نیاز است تا امکان اتصال بدون درز را فراهم کند.

روش های رایج اتصال عبارتند از:
انطباق بین انواع مختلف رابط ها: مانند SMA-N، BNC-TNC، SMA-UHF و غیره.
انطباق بین انواع مختلف رابط: مانند SMA ماده به SMA زن، SMA مرد به SMA مرد و غیره.
اتصال بین واسط های دقیق و استاندارد: برآورده کردن الزامات اندازه گیری فرکانس بالا.

این انعطاف پذیری به طور قابل توجهی سازگاری سیستم را بهبود می بخشد و نیاز به تعویض کل سیم کشی یا پورت ها را از بین می برد و در نتیجه هزینه ها را کاهش می دهد و کارایی را افزایش می دهد.

2. اطمینان از انتقال پایدار سیگنال RF
بسیاری از مردم به اشتباه بر این باورند که یک آداپتور صرفا یک "اتصال فیزیکی" است، اما در واقعیت، ویژگی های الکتریکی آن تاثیر قابل توجهی بر کیفیت سیگنال سیستم دارد. آداپتورهای RF با کیفیت بالا می توانند:

(1) امپدانس مشخصه ثابت را حفظ کنید
اکثر سیستم های RF از امپدانس مشخصه 50 اهم استفاده می کنند. اگر امپدانس آداپتور با هم مطابقت نداشته باشد، منجر به افزایش بازتاب و VSWR بالاتر می‌شود و در نتیجه یکپارچگی سیگنال را تحت تأثیر قرار می‌دهد.

(2) کاهش از دست دادن درج
آداپتورهای با کیفیت بالا معمولاً تلفات درج بسیار کم دارند و تضعیف سیگنال را در طول انتقال فرکانس بالا به حداقل می‌رسانند.

(3) حفظ قابلیت انتقال پهنای باند
آداپتورهای کواکسیال RF معمولاً سیگنال‌هایی را از DC تا چندین گیگاهرتز، ده‌ها گیگاهرتز یا حتی فرکانس‌های بالاتر پشتیبانی می‌کنند که به ویژه برای سناریوهای آزمایش مایکروویو مهم است.

بنابراین، یک آداپتور RF خوب نه تنها اتصال را کامل می کند، بلکه انتقال دقیق و پایدار سیگنال را نیز تضمین می کند.

3. افزایش انعطاف پذیری و توسعه پذیری
ابزارهای تست RF مانند آنالایزرهای طیف، آنالایزرهای شبکه و توان سنج ها از انواع پورت های مختلف استفاده می کنند. آداپتورهای کواکسیال RF به مهندسان اجازه می دهند:
تبدیل سریع رابط ها، کاهش زمان آماده سازی.
پروب ها، بارها، اجزای کالیبراسیون و سایر تجهیزات حیاتی را به راحتی وصل کنید.
پیکربندی انعطاف پذیر مسیرهای اتصال در سناریوهای آزمایش پیچیده.
از سایش و پارگی ناشی از تعویض مکرر کابل یا کانکتور خودداری کنید.
برای تسترهای آزمایشگاهی، آداپتورهای RF ابزار تقریباً ضروری هستند. تست کارآمد بدون آنها غیرممکن است.

4. کاهش ساییدگی تجهیزات و محافظت از طول عمر رابط
بسیاری از ابزارهای تست سطح بالا دارای درگاه‌های RF بسیار گران‌قیمت هستند و وصل و جدا کردن مکرر از پریز می‌تواند باعث سایش شود. استفاده از آداپتورهای کواکسیال RF به عنوان یک "رابط محافظ" عمل می کند، و سایش را بر روی آداپتور ارزان تر به جای پورت دستگاه گران قیمت متمرکز می کند.

به عنوان مثال:
نصب آداپتورهای SMA روی آنالایزرهای شبکه برای محافظت طولانی مدت.
استفاده از آداپتورهای با دقت بالا هنگام تعویض پروب های فرکانس بالا برای کاهش خطر آسیب.
این نه تنها طول عمر تجهیزات را افزایش می دهد بلکه هزینه های نگهداری را نیز کاهش می دهد.

در حالی که آداپتور کواکسیال RF یک کانکتور کوچک به نظر می رسد، نقش مهمی در سیستم های RF ایفا می کند. این نه تنها سازگاری رابط را تضمین می کند، بلکه کیفیت سیگنال را تضمین می کند، از پورت های دستگاه محافظت می کند، و کارایی تست را بهبود می بخشد، و آن را به یک جزء اساسی ضروری برای سیستم های مختلف RF تبدیل می کند.
