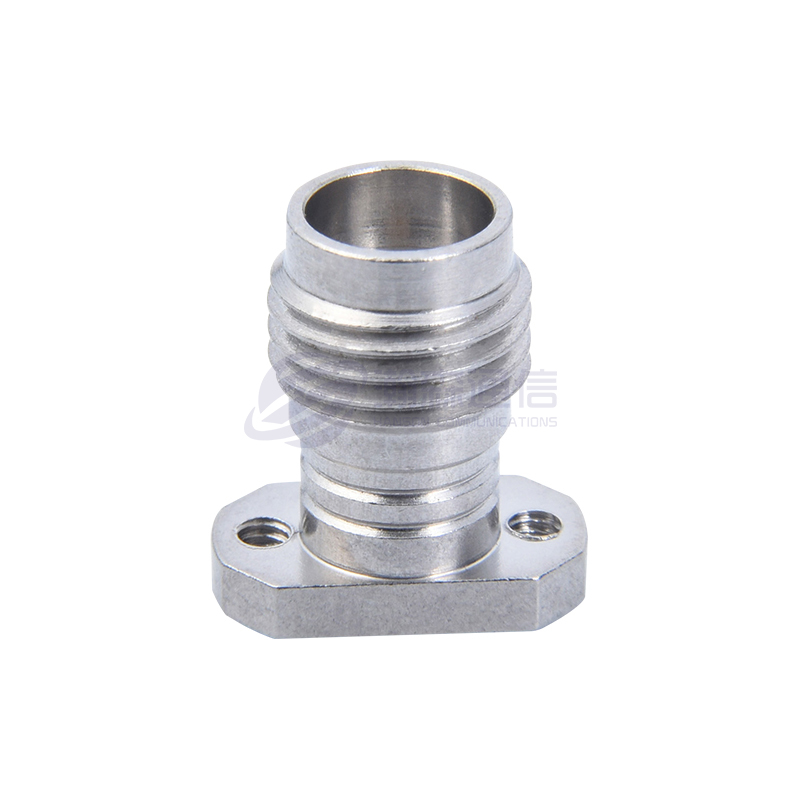

کانکتور کواکسیال RF 1.85 میلی متری

توضیحات:

کانکتور سری 1.85 میلی متری (همچنین به عنوان کانکتور 1.85 میلی متری RF نیز شناخته می شود) یک کانکتور فرکانس رادیویی (RF) با کارایی بالا است که عمدتاً در برنامه هایی استفاده می شود که به فرکانس بالا، دقت بالا و تلفات کم نیاز دارند، به ویژه در انتقال سیگنال در 26.5 گیگاهرتز یا بالاتر. این یک طراحی فشرده از کانکتور سری SMA است که اندازه کوچکتر و عملکرد فرکانس بالاتر را در مقایسه با سایر کانکتورهای فرکانس بالا مانند V Type (2.92mm) یا K Type (1.0mm) ارائه می دهد.

پارامتر:

مشخصات فنی اصلی:
◆ امپدانس مشخصه: 50Ω
◆ محدوده فرکانس: DC~67GHz
◆ مقاومت عایق: ≥3000MΩ
◆ ولتاژ مقاومت دی الکتریک: 500 ولت (rms)
◆ نسبت موج ایستاده ولتاژ (VSWR): ≤1.30
◆ چرخه جفت گیری: 500 بار

پرس و جو کنید

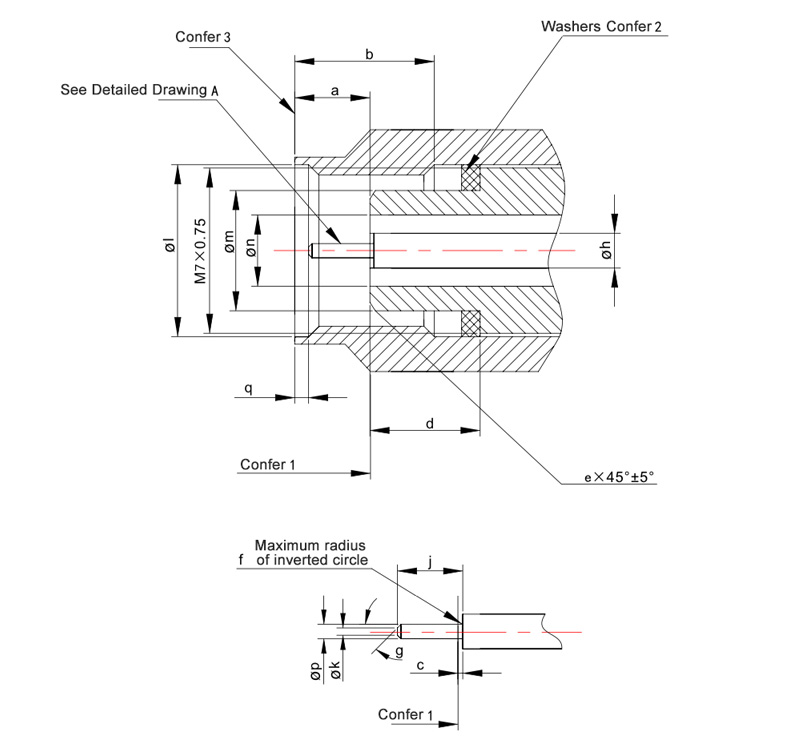

  • رابط کانکتور کنتاکت جک سری 1.85 میلی متری

اندازه میلی متر در
دقیقه حداکثر دقیقه حداکثر
الف 1.850 2.450 0.073 0.096
ب 4.370 4.630 0.172 0.182
سی 0.000 0.0762 0.000 0.003
د 3.380 3.480 0.133 0.137
ه 0.250 0.360 0.010 0.014
f - RO.050 - R0.002
g 28 درجه 32 درجه 28 درجه 32 درجه
ساعت 0.7909 0.8163 0.0311 0.0321
j 1.335 1.445 0.053 0.057
ک 0.000 0.250 0.000 0.010
ل 7.010 7.110 0.276 0.280
متر 4.725 4.750 0.186 0.187
n 1.8373 1.8627 0.07233 0.0733
ص 0.498 0.523 0.0196 0.0206
q 0.508 0.762 0.020 0.030

یادداشت ها:
1. سطوح مرجع مکانیکی و الکتریکی.
2. واشرهای مورد نیاز برای اتصالات کلاس 1.
3. مهره های اتصال با افست جلو.

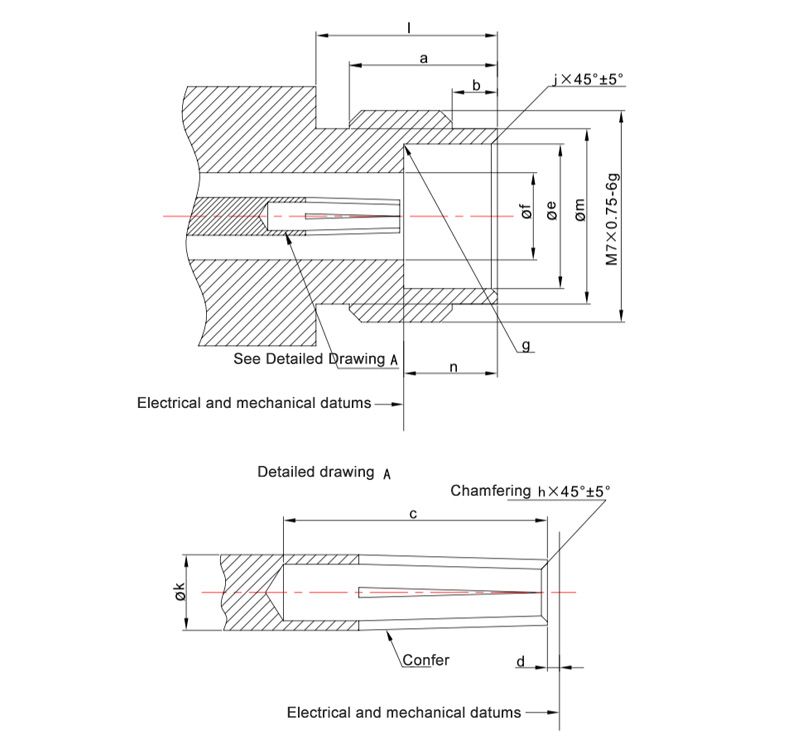

  • رابط کانکتور کنتاکت جک سری 1.85 میلی متری

اندازه میلی متر در
دقیقه حداکثر دقیقه حداکثر
الف 4.800 5.060 0.189 0.199
ب 1.370 1.630 0.054 0.064
سی 2.650 - 0.104 -
د 0.000 0.0762 0.000 0.003
ه 4.770 4.795 0.1878 0.1888
f 1.8373 1.8627 0.07233 0.07333
g - R0.130 - R0.005
ساعت 0.100 0.130 0.004 0.005
j 0.100 0.200 0.004 0.008
ک 0.7909 0.8163 0.0311 0.0321
ل 6.000 - 0.236 -
متر 5.790 5.890 0.228 0.232
n 3.000 3.100 0.118 0.122

یادداشت ها:
ساختار قطعه تماس سوکت دلخواه است. هنگام جفت شدن با پین‌هایی با قطر 0.498 میلی‌متر تا 0.523 میلی‌متر، ابعاد باید ضریب بازتاب، ویژگی‌های جفت‌گیری و الزامات دوام اتصال را برآورده کنند.

1.85 میلی متر SERIES

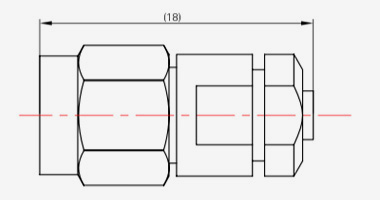

  • 1.85-JB1
    1.85-JB1
    مدل نوع کابل
    1.85-JB1 SFT-50-1,670-047

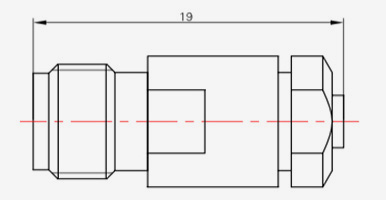

  • 1.85-KB1
    1.85-KB1
    مدل نوع کابل
    1.85-KB1 SFT-50-1,670-047
