OEM SMA RF Coaxial Connector Supplier

Ningbo Hanson Communication Technology Co., Ltd. صفحه اصلی / محصولات / کانکتور کواکسیال RF / اتصال SMA

اتصال SMA

توضیحات:

کانکتور کواکسیال SMA RF یک کانکتور کواکسیال RF با مکانیزم اتصال رشته ای است که بر اساس استاندارد نظامی ایالات متحده MIL-C-39012 ساخته و تولید شده است. دارای مزایای اندازه کوچک، پهنای باند وسیع، عملکرد مکانیکی و الکتریکی عالی و قابلیت اطمینان بالا است. یکی از پرکاربردترین کانکتورهای RF است. این به طور گسترده ای در ارتباطات مایکروویو، هوا فضا، سیستم های تسلیحاتی، تجهیزات اندازه گیری مایکروویو و سایر زمینه ها استفاده می شود.

پارامتر:

مشخصات فنی اصلی:
◆ امپدانس مشخصه: 50Ω
◆ محدوده فرکانس: DC–26.5GHz
◆ مقاومت عایق: ≥5000MΩ
◆ ولتاژ مقاومت دی الکتریک: 1000 ولت (rms)
◆ نسبت موج ایستاده ولتاژ (VSWR): ≤1.25
◆ چرخه جفت گیری: 500 بار

پرس و جو کنید

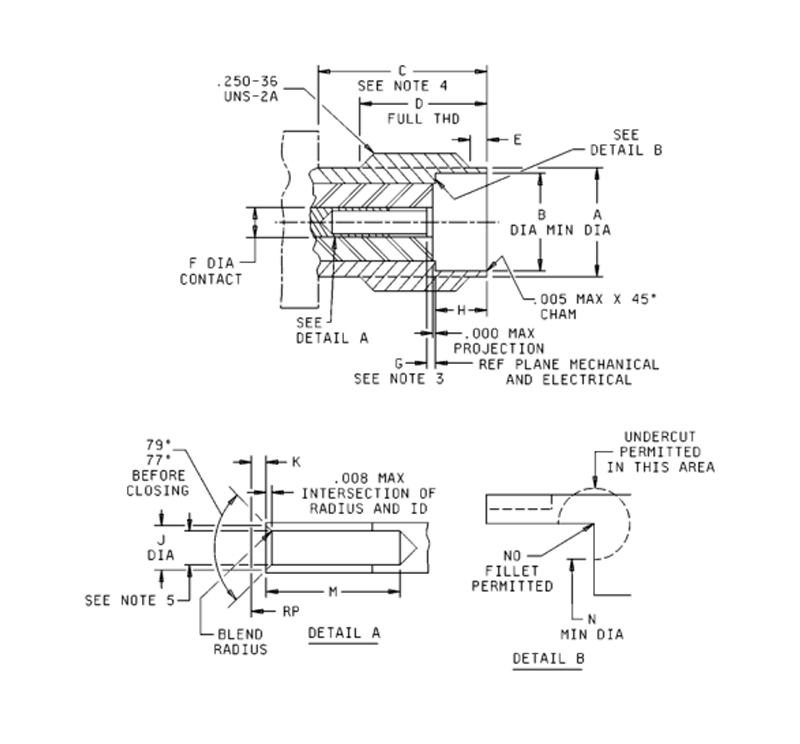

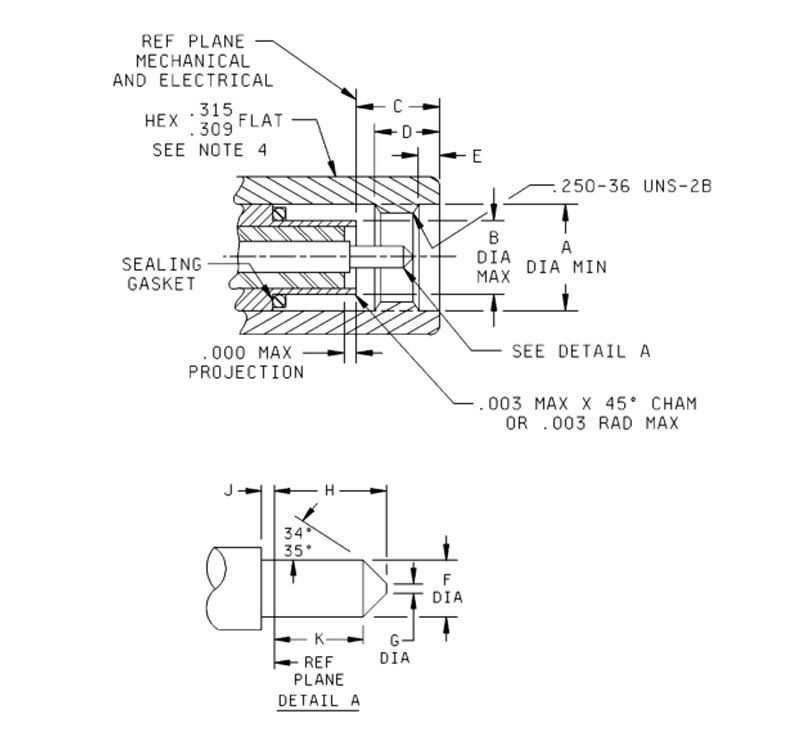

  • ابعاد رابط اتصال دهنده Sمالف نر / دوشاخه

کم نور.
Ltr. 		اینچ (میلی متر)
حداقل حداکثر
الف .255 (6.48) ------
ب ------ .1808 (4.59)
سی ------ .135 (3.43)
D 0.130 (3.30) ------
E 0.015 (0.38) 0.045 (1.14)
اف 0.0355 (0.90) 0.0370 (0.94)
جی ------ 0.012 (0.30)
اچ ------ 0.100 (2.54)
جی 000 (0.00) ------
ک 0.050 (1.27) ------

یادداشت ها:
1. ابعاد بر حسب اینچ است.
2. معادل های متریک فقط برای اطلاعات ارائه شده است.
3. رابط های رابط (پس از جفت شدن) باید عاری از گرد و غبار و رطوبت نگهداری شوند.
4. ممکن است در تمام طول مهره اتصال گسترش یابد.



  • ابعاد رابط کانکتور SMA زن / جک

کم نور.
Ltr. 		اینچ (میلی متر)
حداقل حداکثر
الف .208 (5.28) .216 (5.49)
ب .1810 (4.60) ------
سی .218 (5.54) ------
D .170 (4.32) ------
E 0.15 (0.38) 0.045 (1.14)
اف 0.049 (1.24) 0.051 (1.30)
جی 000 (0.00) 0.010 (0.25)
اچ 0.074 (1.88) 0.078 (1.98)
جی 0.043 (1.09) 0.047 (1.19)
ک 000 (0.00) 0.010 (0.25)
M .105 (2.67) ------
ن 0.168 (4.27) ------

یادداشت ها:
1. ابعاد بر حسب اینچ است.
2. معادل های متریک فقط برای اطلاعات هستند.
3. قطعاتی که قبلاً واجد شرایط بوده و از رکود تماس حداکثر 0.030 اینچ (0.76) استفاده می‌کنند، برای استفاده دولتی قابل قبول نیستند. برای تعیین اینکه آیا از طرح رکود 0.030 در طول تعمیر و نگهداری و تعویض قطعه استفاده می شود، باید احتیاط کرد.
4. فضای خالی برای جفت شدن مهره اتصال دهنده.
5. ابعاد برای مطابقت با VSWR، ویژگی های جفت گیری و دوام اتصال هنگام جفت شدن با
0.0355/-.0370 اینچ قطر پین.

SMA SERIES

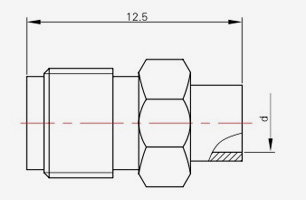

  • SMA-JB1
    SMA-JB1
    مدل مدل کابل د L
    SMA-JB1 SFT-50-1,670-047 Φ1.2 12.5
    SMA-JB2 SFT-50-2,670-086 Φ2.2 11.2
    SMA-JB3 SFT-50-3,670-141 Ф3.6 12.0
  • SMA-JB3A
    SMA-JB3A
    مدل مدل کابل
    SMA-JB3A SFT-50-3,670-141
  • SMA-JB3E
    SMA-JB3E
    مدل مدل کابل
    SMA-JB3E SFT-50-3,670-141
  • SMA-JWB2
    SMA-JWB2
    مدل مدل کابل د L
    SMA-JWB2 SFT-50-2,670-086 Φ2.2 15.6
    SMA-JWB3 SFT-50-3,670-141 Φ3.6 16
  • SMA-KB2
    SMA-KB2
    مدل مدل کابل د
    SMA-KB2 SFT-50-2,670-086 Φ2.2
    SMA-KB3 SFT-50-3,670-141 Φ3.6
  • SMA-J5
    SMA-J5
    مدل مدل کابل
    SMA-J5 SYV-50-3، RG142،
    SFCJ-50-3-51
    SMA-J5C
  • SMA-(K)5
    SMA-(K)5
    مدل مدل کابل
    SMA-(K)5 SYV-50-3، RG142،
    SFCJ-50-3-51

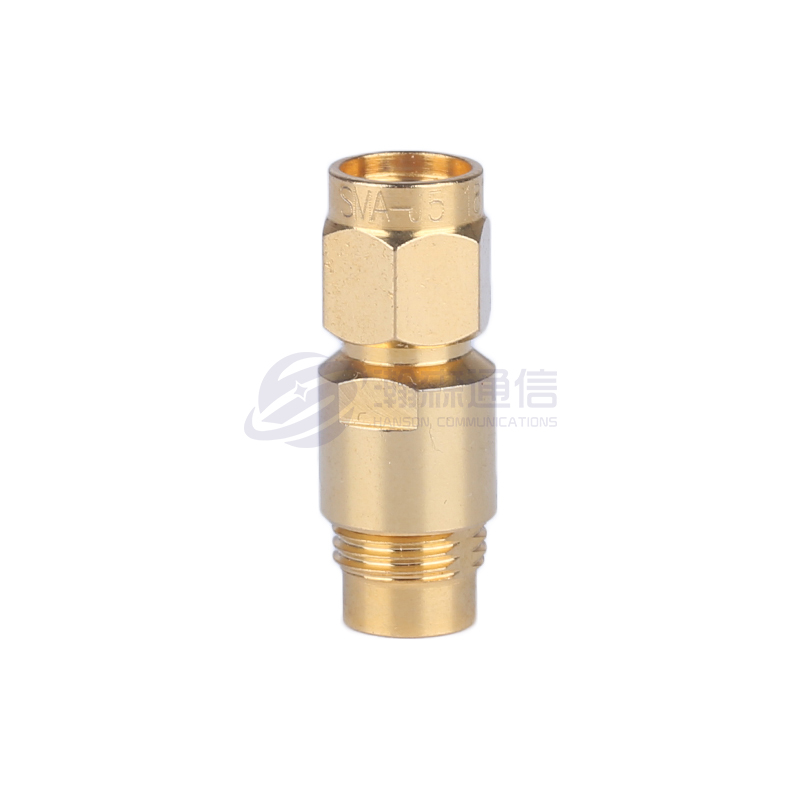

  • SMA-J5.3
    SMA-J5.3
    مدل مدل کابل
    SMA-J5.3 32055205، GNB-415
  • SMA-JW2
    SMA-JW2
    مدل مدل کابل
    SMA-JW2 SYV-50-1
    SMA-JW3 SYV-50-2-1,RG316
    SMA-JW4 SYV-50-2-2
    SMA-JW5 SYV-50-3,RG142,SFCJ-50-3-51
  • SMA-JW5-1
    SMA-JW5-1
    مدل مدل کابل
    SMA-JW5-1 SYV-50-3,RG142,SFCJ-50-3-51
  • SMA-KFB2
    SMA-KFB2
    مدل مدل کابل د
    SMA-KFB2 SFT-50-2,670-086 Φ2.2
    SMA-KFB3 SFT-50-3,670-141 Φ3.6
  • SMA-KFB2-1
    SMA-KFB2-1
    مدل مدل کابل د
    SMA-KFB2-1 SFT-50-2,670-086 Φ2.2
    SMA-KFB3-1 SFT-50-3,670-141 Φ3.6
  • SMA-KYB2
    SMA-KYB2
    مدل مدل کابل د
    SMA-KYB2 SFT-50-2,670-086 Φ2.2
    SMA-KYB3A SFT-50-3,670-141 Φ3.6
  • SMA-KYB3
    SMA-KYB3
    مدل مدل کابل د
    SMA-KYB3 SFT-50-3,670-141 Φ3.6
  • SMA-J2
    SMA-J2
    مدل مدل کابل
    SMA-J2 SYV-50-1
    SMA-J3 SYV-50-2-1,RG316
    SMA-J4 SYV-50-2-2
  • SMA-K2
    SMA-K2
    مدل مدل کابل
    SMA-K2 SYV-50-1
    SMA-K3 SYV-50-2-1,RG316
  • SMA-K5
    SMA-K5
    مدل مدل کابل
    SMA-K5 SYV-50-3,RG142,SFCJ-50-3-51
    SMA-K5C
  • SMA-(J)5
    SMA-(J)5
    مدل مدل کابل
    SMA-(J)5 SYV-50-3,RG142,SFCJ-50-3-51
  • SMA-KF2
    SMA-KF2
    مدل مدل کابل
    SMA-KF2 SYV-50-1
    SMA-KF3 SYV-50-2-1,RG316
  • SMA-KY2
    SMA-KY2
    مدل مدل کابل
    SMA-KY2 SYV-50-1
    SMA-KY3 SYV-50-2-1,RG316
    SMA-KY5 SYV-50-3,RG142,SFCJ-50-3-51

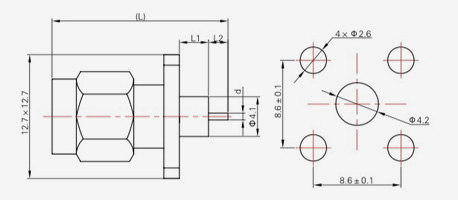

  • SMA-JFD1
    SMA-JFD1
    مدل L L1 L2
    SMA-JFD1 18 3 2
    SMA-JFD30 18 3 1.5
    SMA-JFD95 19 4 2

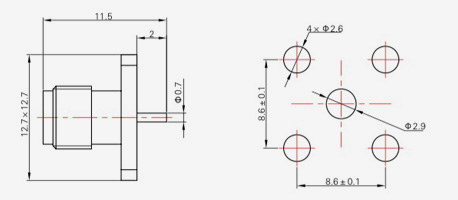

  • SMA-JFD2
    SMA-JFD2
    مدل L L1 L2 د
    SMA-JFD2 18 3 2 Φ0.7
    SMA-JFD31 18.5 3 2.5 Φ1.0
    SMA-JFD59 25 3 9 Φ1.0
  • SMA-JFD4
    SMA-JFD4
    مدل L L1 L2 د
    SMA-JFD4 32 8 11 Φ1.27
    SMA-JFD5 18 3 2 Φ1.0
    SMA-JFD13 25 8 4 Φ1.27
    SMA-JFD58 29.2 15 2 Φ1.27
  • SMA-JFD6
    SMA-JFD6
    مدل L L1 L2 د
    SMA-JFD6 32 8 11 Φ1.27
    SMA-JFD7 25 8 4 Φ1.27
    SMA-JFD8 31 15 3 Φ1.27
    SMA-JFD9 18.2 3 2 Φ1.27
  • SMA-KFD3
    SMA-KFD3
    مدل L L1 L2 د
    SMA-KFD3 27.5 15 3 Φ1.27
    SMA-KFD4 33.5 21 3 Φ1.27
    SMA-KFD8 18.5 6 3 Φ1.27
    SMA-KFD9 24.5 12 3 Φ1.27
    SMA-KFD16 20.5 8 3 Φ1.27
    SMA-KFD21 15.5 2 4 Φ1.27
    SMA-KFD24 22.5 10 3 Φ1.27
    SMA-KFD33 17.5 5 3 Φ1.7
  • SMA-KFD3
    SMA-KFD3
    مدل L L1 L2 د
    SMA-KFD46 16.5 4 3 Φ1.27
    SMA-KFD52 16.5 2 5 Φ1.0
    SMA-KFD53 20.5 6 5 Φ1.0
    SMA-KFD87 15 3 2.5 Φ0.7
    SMA-KFD133 15.5 4 2 Φ0.7
    SMA-KFD146 22.3 7 5 Φ1.0
    SMA-KFD147 18.5 4 5 Φ1.0
  • SMA-KFD5
    SMA-KFD5
    مدل L L1 L2 د
    SMA-KFD5 15.5 4 2 Φ1.27
    SMA-KFD6 22.5 8 5 Φ0.7
    SMA-KFD7 20.5 8 3 Φ1.27
    SMA-KFD18 16 4 1.5 Φ0.5
    SMA-KFD20 18.5 6 3 Φ1.27
    SMA-KFD22 27.5 15 3 Φ1.27
    SMA-KFD23 14.1 4 0.6 Φ0.4
    SMA-KFD30 33.5 21 3 Φ1.27
    SMA-KFD43 21.5 4 8 Φ1.27
    SMA-KFD47 14 2 2.5 Φ1
  • SMA-KFD5
    SMA-KFD5
    مدل L L1 L2 د
    SMA-KFD61 16.5 4.5 2 Φ1.27
    SMA-KFD62 17 3.5 4 Φ1.27
    SMA-KFD63 19.5 3.5 4 Φ1.27
    SMA-KFD64 18 3.5 5 Φ1.27
    SMA-KFD65 19 4.5 5 Φ1.27
    SMA-KFD66 20.5 4.5 6.5 Φ1.27
    SMA-KFD71 15.5 4 2 Φ0.7
    SMA-KFD122 21.5 6 6 Ф1.2
    SMA-KFD123 14.5 2 3 Φ1.2
    SMA-KFD144 19.5 9 1 Φ1.0
    SMA-KFD177 20.5 8 3 Φ1.27
  • SMA-KFD11
    SMA-KFD11
    مدل L L1 L2 د
    SMA-KFD11 14.5 3 2 Φ0.5
    SMA-KFD29 16.5 5 2 Φ0.7
    SMA-KFD75 22.5 4 9 Φ0.7
    SMA-KFD76 14.5 3 2 Φ0.7
    SMA-KFD79 27.5 2 16 Φ1.0
    SMA-KFD95 15.5 4 2 Φ0.7
    SMA-KFD126 17.7 3 5.2 Φ1.0
    SMA-KFD127 22.5 3 10 Φ1.0
    SMA-KFD132 15.5 4 2 Φ1.0
    SMA-KFD140 18.5 5 4 Φ1.0
  • SMA-KFD31
    SMA-KFD31
    مدل L L1 L2 د
    SMA-KFD31 15 3 2.5 Φ1.0
    SMA-KFD32 21.5 3 9 Φ1.0
    SMA-KFD34 17.5 3 5 Φ1
    SMA-KFD80 16.5 3 4 Φ0.7
    SMA-KFD100 16.5 5 2 Φ0.7
    SMA-KFD101 15.5 4 2 Φ0.7
    SMA-KFD102 14.5 3 2 Φ0.7
    SMA-KFD130 21.5 3 9 Φ0.7
    SMA-KFD131 15.5 4 2 Φ1.0
    SMA-KFD134 17 5 2.5 Φ0.7
    SMA-KFD136 19.5 4 6 Φ1
    SMA-KFD163 18.7 3.2 5 Φ1.0

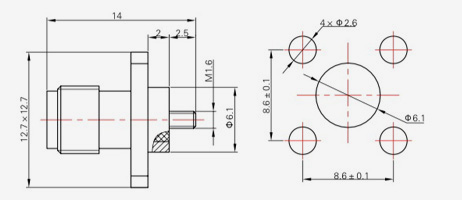

  • SMA-KFD81
    SMA-KFD81
    مدل د
    SMA-KFD81 M1
    SMA-KFD109 M1.6
  • SMA-KFD119
    SMA-KFD119
    مدل L L1 L2 د
    SMA-KFD119 17 6.5 1 Φ3.0
    SMA-KFD121 18 6.5 2 Φ3.0
    SMA-KFD141 17.5 4 4 Φ3.2
    SMA-KFD142 18.3 7.8 1 Φ3.0
    SMA-KFD149 17.5 3 5 Φ3.0
  • SMA-KWFD3
    SMA-KWFD3
    مدل L L1 L2 د D
    SMA-KWFD3 26.7 11 4.5 Φ1.27 Φ4.1
    SMA-KWFD4 24.2 8 5 Φ1.0 Φ3.2
    SMA-KWFD5 24.2 8 5 Φ0.7 Φ4.1
    SMA-KWFD6 21.2 5 5 Φ0.7 Φ4.1
    SMA-KWFD7 24.2 3 10 Φ0.7 Φ4.1
    SMA-KWFD8 21.3 5 5 Φ0.7 Φ4.1
    SMA-KWFD9 16.2 3 2 Φ0.7 Φ4.1
    SMA-KWFD12 15.2 2 2 Φ0.7 Φ4.1
    SMA-KWFD49 25.2 5 9 Φ0.17 Φ4.1

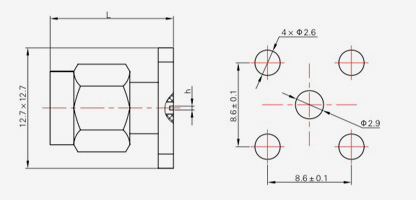

  • SMA-JFD11
    SMA-JFD11
    مدل L L1 ساعت
    SMA-JFD11 14 1 0.2
    SMA-JFD17 16 3 0.4
    SMA-JFD18 14 1 0.3
    SMA-JFD19 14 1 0.4
    SMA-JFD20 14 1 0.5
    SMA-JFD24 15 2 0.4

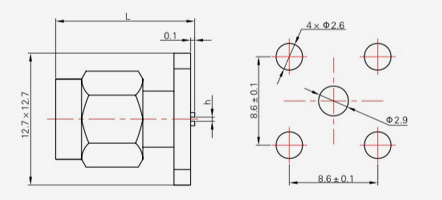

  • SMA-JFD12
    SMA-JFD12
    مدل L ساعت
    SMA-JFD12 13.1 0.4
    SMA-JFD14 13.1 0.55
  • SMA-KFD145
    SMA-KFD145
    مدل L L1 L2
    SMA-KFD145 22.3 7.8 5
    SMA-KFD151 21 2.5 9
    SMA-KFD161 20.5 6.5 5
    SMA-KFD162 17.5 3 5

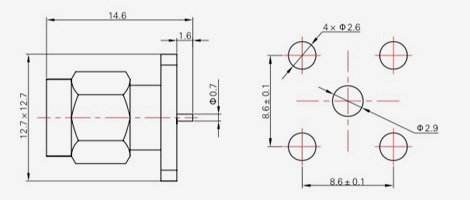

  • SMA-KWF
    SMA-KWF
    مدل L L1
    SMA-KWF 14.6 3.3
    SMA-KWFD10 13.3 2
  • SMA-JFD16
    SMA-JFD16
    مدل ساعت
    SMA-JFD16 0.2
    SMA-JFD21 0.3
    SMA-JFD22 0.4
    SMA-JFD23 0.5
  • SMA-KFD26
    SMA-KFD26
    مدل ساعت
    SMA-KFD26 0.2
    SMA-KFD27 0.4
    SMA-KFD110 0.3
    SMA-KFD111 0.5
  • SMA-KFD112
    SMA-KFD112
    مدل ساعت
    SMA-KFD112 0.2
    SMA-KFD113 0.3
    SMA-KFD114 0.4
    SMA-KFD115 0.5

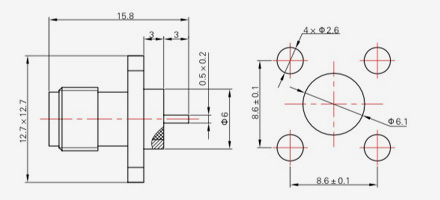

  • SMA-KFD10
    SMA-KFD10
    مدل L L1 تی
    SMA-KFD10 15.8 3 0.5×0.2
    SMA-KFD14 16.5 4 0.5×0.2
    SMA-KFD35 14.5 2 1.27×0.2
  • SMA-KFD13
    SMA-KFD13
    مدل L L1 تی د D
    SMA-KFD13 16 4 0.5×0.2 Φ4.1 Φ4.2
    SMA-KFD14 15.2 3.2 0.5×0.2 Φ4.1 Φ4.2
    SMA-KFD35 15 3 1.27×0.2 Φ4.1 Φ4.2
    SMA-KFD45 14.4 2.4 0.5×0.2 Φ4.1 Φ4.2
    SMA-KFD68 15.2 3.2 0.5×0.2 Φ2.1 Φ2.2
    SMA-KFD73 16 4 1.27×0.2 Φ4.1 Φ4.2
  • SMA-KFD39
    SMA-KFD39
    مدل تی
    SMA-KFD39 0.5×0.2
    SMA-KFD149 1.27×0.2
  • SMA-JFD40
    SMA-JFD40
    مدل د D
    SMA-JFD40 Φ0.5 Φ3.0
    SMA-JFD41 Φ0.45 Φ2.8
    SMA-JFD42 Φ0.38 Φ2.5
    SMA-JFD44 Φ0.3 Φ2.0
  • SMA-JFD48
    SMA-JFD48
    مدل د D
    SMA-JFD48 Φ0.5 Φ3.0
    SMA-JFD55 Φ0.45 Φ2.8
    SMA-JFD56 Φ0.38 Φ2.5
    SMA-JFD57 Φ0.3 Φ2.0
  • SMA-KFD40
    SMA-KFD40
    مدل د D
    SMA-KFD40 Ф0.5 Φ3.0
    SMA-KFD41 Φ0.45 Φ2.8
    SMA-KFD42 Φ0.38 Φ2.5
    SMA-KFD44 Φ0.3 Φ2.0
  • SMA-KFD48
    SMA-KFD48
    مدل د D
    SMA-KFD48 Φ0.5 Φ3.0
    SMA-KFD55 Φ0.45 Φ2.8
    SMA-KFD56 Φ0.38 Φ2.5
    SMA-KFD57 Φ0.3 Φ2.0
    SMA-KFD152 Φ0.4 Φ2.8

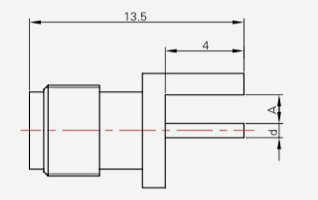

  • SMA-KHD
    SMA-KHD
    مدل L
    SMA-KHD 13.5
    SMA-KHD10 18.5
  • SMA-KHD1
    SMA-KHD1
    مدل الف د
    SMA-KHD1 1.2 Φ1.27
    SMA-KHD2 1.5 Φ1.27
    SMA-KHD3 2 Φ1.27
    SMA-KHD4 0.5 Φ1.27
    SMA-KHD5 0.8 Φ1.27
    SMA-KHD6 1 Φ1.27
    SMA-KHD8 1.6 Φ0.8
    SMA-KHD9 1.6 Φ1.27
    SMA-KHD11 1 Φ0.5
  • SMA-JWF
    SMA-JWF
  • SMA-KF1
    SMA-KF1
  • SMA-KFD17
    SMA-KFD17
  • SMA-KFD150
    SMA-KFD150
  • SMA-KWF1
    SMA-KWF1
  • SMA-KYD
    SMA-KYD
  • SMA-JFD3
    SMA-JFD3
  • SMA-JFD61
    SMA-JFD61
  • SMA-KFD19
    SMA-KFD19
  • SMA-KFD36G
    SMA-KFD36G
  • SMA-KFD51
    SMA-KFD51
  • SMA-KFD125
    SMA-KFD125
  • SMA-KFD135
    SMA-KFD135
  • SMA-KWFD2-1
    SMA-KWFD2-1
  • SMA-KWFD2-2
    SMA-KWFD2-2
  • SMA-KFD154
    SMA-KFD154
  • SMA-KFD158
    SMA-KFD158
  • SMA-KWFD2
    SMA-KWFD2
  • SMA-JFD26
    SMA-JFD26
  • SMA-JFD124
    SMA-JFD124
  • SMA-KFD124
    SMA-KFD124
  • SMA-KFD143
    SMA-KFD143
  • SMA-JFD15
    SMA-JFD15
  • SMA-JFD25
    SMA-JFD25
  • SMA-JFD54
    SMA-JFD54
  • SMA-KFD54
    SMA-KFD54
  • SMA-KFD78
    SMA-KFD78
  • SMA-JHD
    SMA-JHD
  • SMA-KHD7
    SMA-KHD7
  • SMA-KWHD
    SMA-KWHD
  • SMA-KWHD4
    SMA-KWHD4
  • SMA-KWHD5
    SMA-KWHD5
