رایج ترین اشتباهاتی که هنگام نصب کانکتورهای SMA انجام می شود چیست؟

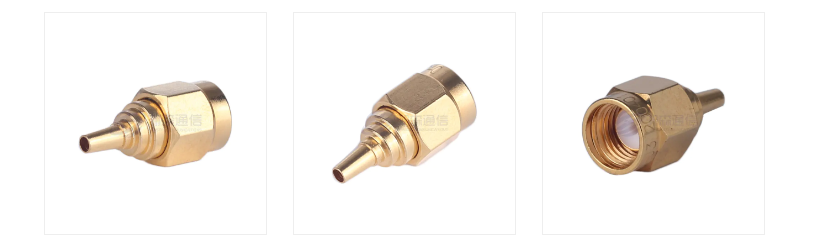

کانکتورهای SMA یکی از رایج ترین و پرکاربردترین کانکتورهای کواکسیال در کاربردهای رادیویی است که به طور گسترده در تجهیزات ارتباطی، سیستم های مایکروویو، آنتن ها، ابزارهای آزمایش، GPS، رادار و سایر سیستم های فرکانس بالا استفاده می شود. اگرچه ساختار یک کانکتور SMA ساده به نظر می رسد، حتی یک اشتباه کوچک در هنگام نصب یا اتصال می تواند منجر به تضعیف سیگنال، افزایش VSWR، تماس ضعیف و حتی خرابی تجهیزات شود. بنابراین، نصب صحیح کانکتورهای SMA بسیار مهم است.

1. گشتاور سفت شدن نادرست
بسیاری از کاربران هنگام نصب کانکتورهای SMA دچار یک تصور اشتباه رایج می‌شوند: یا آن را به طور معمول سفت می‌کنند، یا آن را با نیروی بی‌رحمانه محکم می‌کنند تا زمانی که "بسیار سفت" شود. هر دو رویکرد مشکلاتی را ایجاد خواهند کرد.

اگر به اندازه کافی سفت نشود، تماس ضعیف و اتصال ناپایدار رخ می دهد و سیگنال را مستعد تداخل می کند. به خصوص در محیط های ارتعاشی، سر SMA به تدریج شل می شود و منجر به افزایش انعکاس و حتی قطع سیگنال می شود. اگر بیش از حد سفت شود، به هسته داخلی آسیب می رساند، رزوه ها را تغییر شکل می دهد و به ساختار دی الکتریک آسیب می رساند و در نتیجه عملکرد غیر قابل برگشتی را کاهش می دهد.

روش صحیح استفاده از آچار گشتاور برای سفت کردن آن به گشتاور استاندارد تقریباً 0.8 نیوتن متر است. این یک تماس ایمن را تضمین می کند و در عین حال از آسیب ساختاری جلوگیری می کند و آن را به یک ابزار ضروری برای نصب حرفه ای RF تبدیل می کند.

2. ناهماهنگی هادی مرکزی

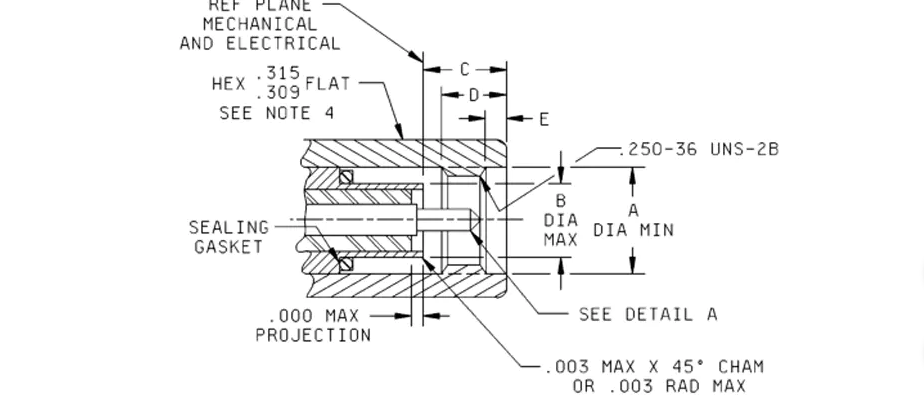

کانکتورهای SMA کانکتورهای دقیق RF با هادی های مرکزی بسیار کوچک (پین یا سوکت) هستند. ناهماهنگی در هنگام جفت گیری و قرار دادن اجباری می تواند به راحتی باعث خم شدن پین و تغییر شکل سوکت شود. این نوع آسیب اغلب غیرقابل جبران است و ممکن است با چشم غیر مسلح قابل مشاهده نباشد، اما مستقیماً منجر به موارد زیر می شود:
افزایش VSWR
افزایش از دست دادن سیگنال
تماس ناپایدار
مشکل در جاگذاری و حذف
طول عمر سیگنال به طور قابل توجهی کوتاه شده است
به خصوص در تجهیزات تست یا سیستم های فرکانس بالا، این آسیب عملکرد کل لینک را کاهش می دهد و عیب یابی آن دشوار است.

روش صحیح این است که هادی را با دقت تراز کنید، آن را به آرامی وارد کنید و سپس آن را با یک آچار گشتاور محکم کنید. هرگز از زور وحشیانه استفاده نکنید.

3. سفت کردن با دست، بقایای فلزی و اکسیدها را وارد سطح مشترک می کند
بسیاری از مهندسان معمولاً کانکتورهای SMA را با دست محکم می‌کنند، مخصوصاً در طول آزمایش‌های مکرر. این نه تنها منجر به گشتاور ناکافی می شود، بلکه به راحتی آلاینده هایی مانند گرد و غبار، زباله های فلزی و روغن های پوست را وارد می کند. این ذرات ریز می توانند مقاومت تماس را افزایش دهند و حتی به روکش طلا آسیب برسانند و منجر به افزایش تضعیف سیگنال شوند.

در کانکتورهای فرکانس بالا، حتی کوچکترین ناخالصی ها می توانند باعث نوسانات عملکرد شوند. بنابراین، ضروری است:
با دست سفت نکنید (فقط در زمان قرارگیری اولیه کمی سفت کنید).
سطوح اتصال را با یک پارچه بدون پرز یا سواب الکلی قبل از نصب تمیز کنید.
از لمس سطوح رسانا با دست برهنه خودداری کنید.
عادات خوب تمیز کردن می تواند به طور قابل توجهی طول عمر کانکتور را افزایش دهد.

4. مخلوط کردن SMA نر و ماده کانکتور
کانکتور SMA اینترفیس ها از نظر ظاهری بسیار شبیه به سایر رابط های RF مانند RP-SMA، SMB، SMC و N-type هستند. بسیاری از مردم بر اساس ظاهر قضاوت می کنند و در نتیجه اتصال اجباری رابط های ناسازگار ایجاد می شود که می تواند باعث شود:
نخ های آسیب دیده
پین های مرکزی شکسته
سوراخ های داخلی تغییر شکل یافته است
شکست کامل عملکرد

SMA و RP-SMA (SMA با قطبیت معکوس) مخصوصاً به راحتی اشتباه گرفته می شوند. آنها شبیه به هم هستند اما ساختار داخلی متفاوتی دارند. اجباری کردن اتصال نه تنها از انتقال سیگنال جلوگیری می کند، بلکه ممکن است به رابط دستگاه نیز آسیب برساند.

قبل از اتصال، همیشه تأیید کنید:
آیا این یک کانکتور SMA استاندارد است؟
آیا نوع کانکتور صحیح است؟
آیا با پورت دستگاه سازگار است؟
آیا الزامات فرکانس را برآورده می کند (بین کانکتورهای SMA استاندارد و دقیق تفاوت وجود دارد)؟

از آسیب رساندن به تجهیزات گران قیمت به دلیل عملکرد نامناسب خودداری کنید.

5. خم شدن بیش از حد کابل اتصال باعث ناپیوستگی امپدانس می شود
بسیاری از مشکلات هنگام نصب کانکتورهای SMA در واقع در خود کانکتور نیست، بلکه به دلیل خم شدن نامناسب کابل در هنگام نصب است. کابل های کواکسیال به شعاع خمشی بسیار حساس هستند. اگر خیلی تیز خم شود، منجر به موارد زیر می شود:
ناپیوستگی امپدانس
افزایش بازتاب سیگنال
افزایش تلفات کابل
نتایج تست آنی

این مشکلات به ویژه در برنامه های فرکانس بالا (بالای 6 گیگاهرتز) قابل توجه است.

دستورالعمل های توصیه شده:
شعاع خمش ≥ 5 برابر قطر کابل
از خم شدن در نزدیکی نقطه اتصال خودداری کنید
از اعمال کشش یا پیچش به کابل خودداری کنید.
این عملکرد انتقال پایدار را حفظ می کند.

6. جفت گیری مکرر و جفت نشدن باعث سایش می شود
طول عمر تئوری یک اتصال دهنده SMA معمولاً حدود 500 چرخه جفت گیری و جفت گیری است، اما بسیاری از محیط های آزمایش ممکن است شامل ده ها چرخه جفت گیری و جفت گیری در روز باشد. استفاده مکرر طولانی مدت می تواند باعث ساییدگی روکش طلا شود. افزایش امپدانس تماسی؛ تغییر شکل تیغه؛ و شل شدن هادی مرکزی، بر پایداری سیگنال و حتی افزایش خطاها تأثیر می گذارد.

راه حل ها عبارتند از: استفاده از آداپتور محافظ (SMA Saver) در محیط های تست فرکانس بالا. تعویض منظم کابل های تست؛ و نظارت بر تغییرات امپدانس تماس کانکتور. این می تواند به طور قابل توجهی طول عمر رابط ها را در ابزارهای ارزشمند افزایش دهد.

در حالی که نصب کانکتورهای SMA ساده است، هر جزئیات مستقیماً بر کیفیت سیگنال تأثیر می گذارد. پیروی از رویه های استاندارد و استفاده از ابزارهای صحیح، اتصالات پایدار، عملکرد قابل اعتماد و طول عمر بیشتر تجهیزات را تضمین می کند.
