OEM کانکتور BNC Supplier

Ningbo Hanson Communication Technology Co., Ltd. صفحه اصلی / محصولات / کانکتور کواکسیال RF / کانکتور BNC

کانکتور BNC

توضیحات:

کانکتور کواکسیال RF سری BNC یک کانکتور کواکسیال RF از نوع سرنیزه است که مطابق با استاندارد نظامی ایالات متحده MIL-C-39012 توسعه یافته است. دارای ویژگی های اتصال سریع و تماس قابل اعتماد است و یکی از پرکاربردترین و پرکاربردترین کانکتورها در جهان است. امپدانس مشخصه کانکتور کواکسیال RF سری BNC به 50Ω و 75Ω تقسیم شده است و اندازه دو کانکتور امپدانس متفاوت مطابقت دارد.

پارامتر:

مشخصات فنی اصلی:
◆ امپدانس مشخصه: 50Ω/75Ω
◆ محدوده فرکانس: DC-4GHz(50Ω)/DC-1GHz(75Ω)
◆ مقاومت عایق: ≥5000MΩ
◆ ولتاژ مقاومت دی الکتریک: 1500 ولت (rms)
◆ نسبت موج ایستاده ولتاژ (VSWR): ≤1.25
◆ چرخه جفت گیری: 500 بار

پرس و جو کنید

کم نور

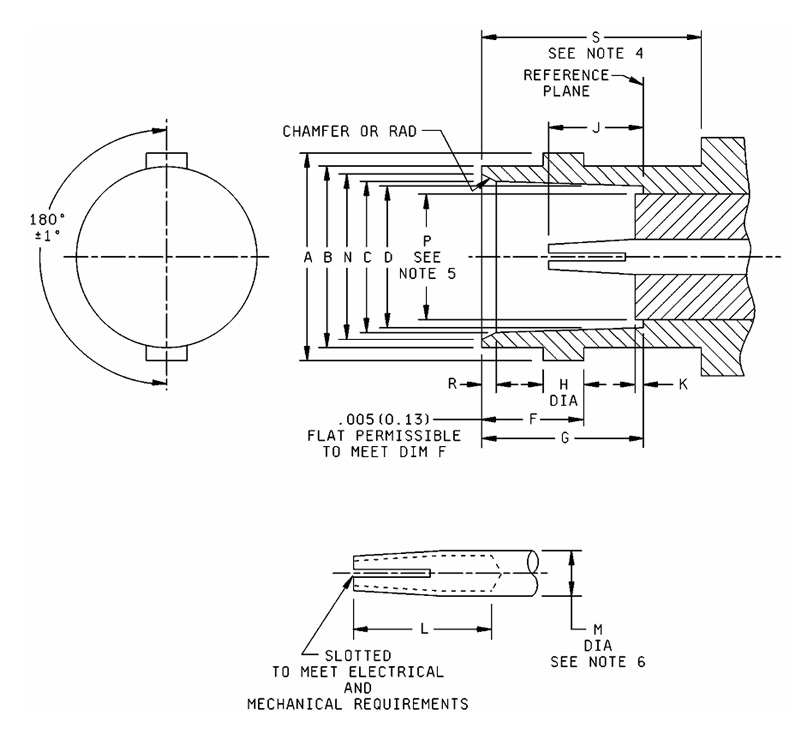

Ltr 		میلی متر (اینچ)
حداقل حداکثر
الف .432 (10.97) .436 (11.07)
ب 0.378 (9.60) 0.382 (9.70)
سی 0.327 (8.31) 0.333 (8.46)
D 0.319 (8.10) 0.321 (8.15)
اف .204 (5.18) .208 (5.28)
جی 0.327 (8.31) 0.335 (8.51)
اچ 0.075 (1.91) 081 (2.06)
」 0.186 (4.72) .206 (5.23)
ک ------- .006 (0.15)
L 0.195 (4.95) -------
م 0.081 (2.06) 087 (2.21)
ن 0.346 (8.79) 0.356 (9.04)
پ ------- .256 (6.50)
آر 0.015 (0.38) 0.030 (0.76)
اس .414 (10.52) -------

یادداشت ها:
1. ابعاد بر حسب اینچ است. معادل های متریک داخل پرانتز هستند.
2. معادل های متریک فقط برای اطلاعات عمومی آورده شده است.
3. این رابط باید الزامات گیج مشخص شده در نقشه یا مشخصات DSCC را برآورده کند.
4. فضای خالی برای جفت شدن مهره اتصال دهنده.
5. بعد "پ" به آن بخش (در صورت وجود) از دی الکتریک اعمال می شود که با بعد ک فراتر از صفحات مرجع گسترش می یابد.
6. "م" فقط در طول "L" اعمال می شود.

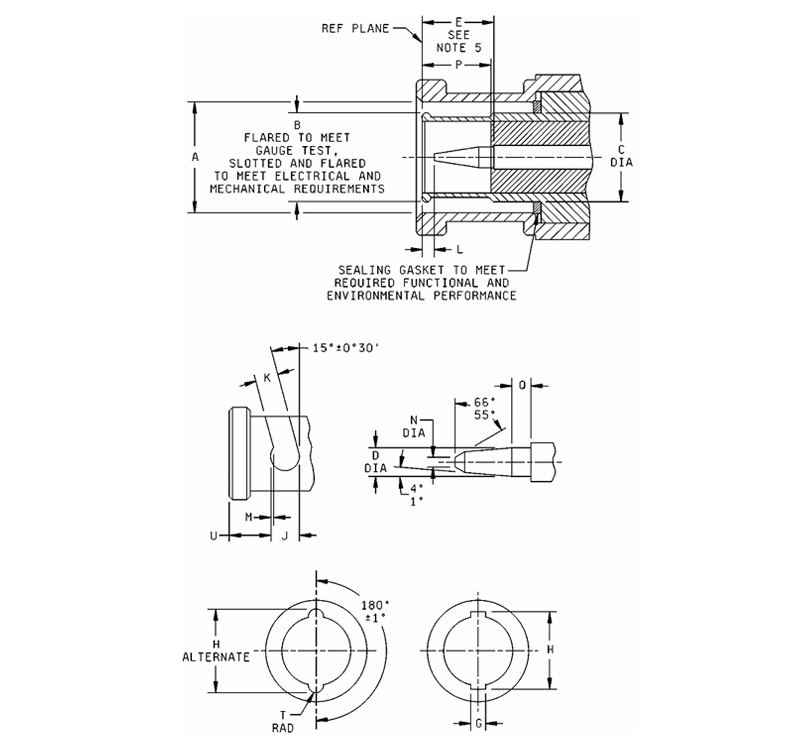

کم نور
Ltr 		میلی متر (اینچ)
حداقل حداکثر
الف 385 (9.78) 0.390 (9.91)
ب جیauge test
D 0.052 (1.32) 0.054 (1.37)
E .210 (5.33) 0.230 (5.84)
جی 0.091 (2.31) 00.097 (2.46)
اچ .463 (11.76) .473 (12.01)
اچ alternate 0.394 (10.01) .400 (10.16)
جی .124 (3.15) -------
ک 0.091 (2.31) 00.097 (2.46)
L 0.003 (0.08) -------
م 0.018 (0.46) 0.022 (0.56)
ن ------- 0.025 (0.64)
پ .208 (5.28) -------
س 0.078 (1.98) -------
تی 0.045 (1.14) 0.049 (1.24)
U .180 (4.57) 0.184 (4.67)

یادداشت ها:
1. ابعاد بر حسب اینچ است. معادل های متریک داخل پرانتز هستند.
2. معادل های متریک فقط برای اطلاعات عمومی آورده شده است.
3. در شرایط جفت شده، نیروی طولی فنر مکانیزم کوپلینگ باید از فشار وارد شده توسط واشر آب بندی به میزان لازم برای پوشاندن لبه کنتاکت های بیرونی در صفحه مرجع تجاوز کند.
4. این رابط باید الزامات سنج مشخص شده را برآورده کند.

BNC SERIES

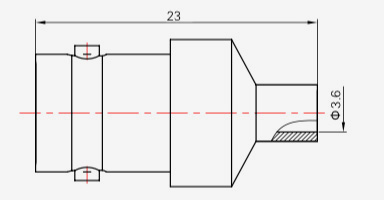

  • BNC-JB3
    BNC-JB3
    مدل نوع کابل
    BNC-JB3 SFT-50-3، 670-141
  • BNC-KB3
    BNC-KB3
    مدل نوع کابل
    BNC-KB3 SFT-50-3,670-141
  • BNC-KYB2
    BNC-KYB2
    مدل نوع کابل د
    BNC-KYB2 SFT-50-2,670-086 Φ2.2
    BNC-KYB3 SFT-50-2,670-141 Φ3.6
  • BNC-J3
    BNC-J3
    مدل نوع کابل
    BNC-J3 SYV-50-2-1,RG316
    BNC-J4 SYV-50-2-2
    BNC-J5، (K)5 SYV-50-3,SFCJ-50-3-51,RG142
    BNC-J7 SYV-50-5-1,SFCJ-50-5-51
    BNC-J10 SYV-50-7-1,SYV-50-7-2,SFCJ-50-7-51
  • BNC-J3Y
    BNC-J3Y
    مدل نوع کابل
    BNC-J3Y SYV-50-2-1
    BNC-J5Y SYV-50-3
  • BNC-J12
    BNC-J12
    مدل نوع کابل
    BNC-J12 SYV-75-3
  • BNC-75J13Y
    BNC-75J13Y
    مدل نوع کابل
    BNC-75J13Y SYV-75-5
  • BNC-JW3Y
    BNC-JW3Y
    مدل نوع کابل
    BNC-JW3Y SYV-50-2-1,RG316

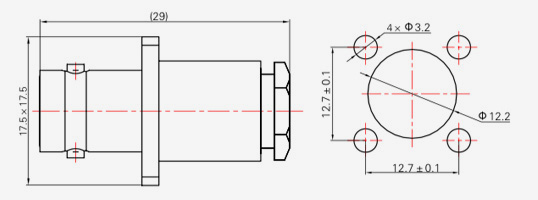

  • BNC-KF3
    BNC-KF3
    مدل نوع کابل
    BNC-KF3 SYV-50-2-1,RG316
    BNC-KF4 SYV-50-2-2
    BNC-KF5 SYV-50-3,SFCJ-50-3-51,RG142
  • BNC-KY3
    BNC-KY3
    مدل نوع کابل
    BNC-KY3 SYV-50-2-1,RG316
    BNC-KY4 SYV-50-2-2
    BNC-KY5 SYV-50-3,SFCJ-50-3-51,RG142
  • BNC-KF
    BNC-KF
  • BNC-KY
    BNC-KY
