کانکتور SMPM هرمتیکال مهر و موم شده

توضیحات:

کانکتور مهر و موم شده SMPM (SubMiniature Push-on Micro) یک کانکتور RF کوچک با خروجی کامل، نیمه فرار و سوراخ سبک است که برای کاربردهای فرکانس بالا، فضای فشرده و سبک طراحی شده است. این یک کانکتور فشاری است که معمولاً در ارتباطات و تجهیزات الکترونیکی که به وزن کم، قابلیت اطمینان بالا و اندازه کوچک نیاز دارند استفاده می شود. کانکتورهای SMPM کیفیت انتقال سیگنال بالایی دارند و می توانند عملکرد الکتریکی خوبی ارائه دهند.

پرس و جو کنید

ساختار پایه:

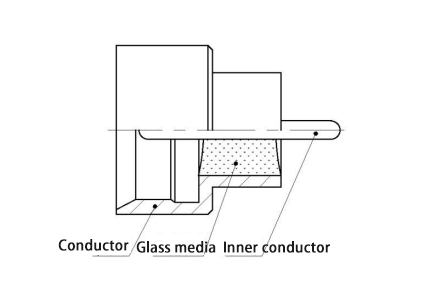

کانکتور کواکسیال RF مهر و موم شده از نوع SMPM-J از سه بخش هادی بیرونی، هادی شیشه ای و هادی داخلی تشکیل شده است که ساختار اصلی در شکل زیر نشان داده شده است:

پارامترهای فنی اصلی:

ویژگی های الکتریکی
امپدانس مشخصه 50Ω محدوده فرکانس DC ~ 40 گیگاهرتز
ولتاژ مقاوم دی الکتریک 500 Vrms مقاومت عایق 2000M Ω
VSWR ولتاژ <1.4 از دست دادن درج ≤0.05 √f دسی بل (گیگاهرتز)
مواد و مکانیکی، خواص زیست محیطی
پوشش آلیاژ قابل شستشو/روکش طلا پین ها آلیاژ قابل شستشو/روکش طلا
محیط عایق شیشه ای دوام کانکتور فرار کامل 100 بار
میزان نشتی ≤1.01325×10 ⁹ پا ·m³/s سوراخ نوری 1000 بار
دمای عملیاتی -65 ~ 165 ℃

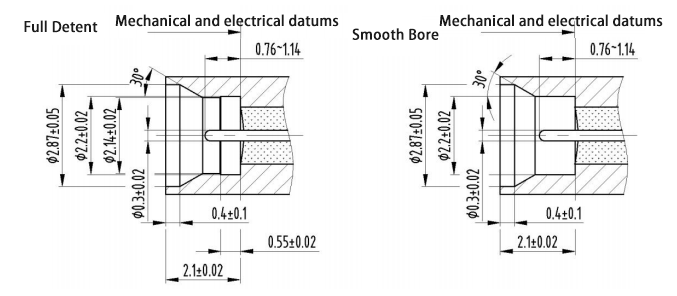

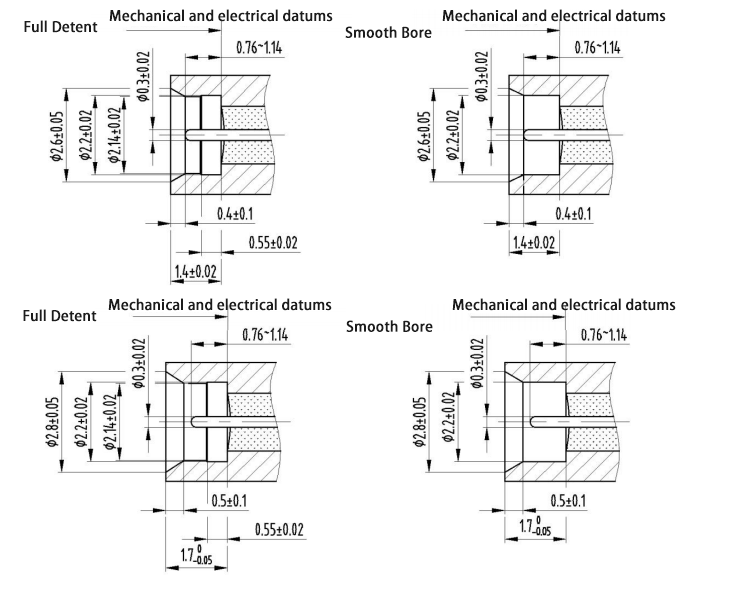

اندازه رابط:
کانکتورهای کواکسیال RF مهر و موم شده از نوع SMPM-J دارای دو شکل رابط هستند: فرار کامل و سوراخ خالی. هنگام نامگذاری مدل، F نشان دهنده فرار کامل و
S به معنای سوراخ نور است. ابعاد رابط به ابعاد رابط استاندارد و ابعاد رابط کوتاه تقسیم می شوند که هر دو با دوشاخه های نوع SMPM-K قابل ترکیب هستند.
اندازه رابط استاندارد:

ابعاد رابط کوتاه:

SMPM SERIES
  • SMPM(M)-JYD3S
    SMPM(M)-JYD3S
    مدل اظهارات
    SMPM(M)-JYD3S حفره صاف
  • SMPM(M)-JYD5S
    SMPM(M)-JYD5S
    مدل اظهارات
    SMPM(M)-JYD5S حفره صاف
  • SMPM(M)-JYD8F
    SMPM(M)-JYD8F
    مدل اظهارات
    SMPM(M)-JYD8F بازدارندگی کامل
  • SMPM(M)-JYD10F
    SMPM(M)-JYD10F
    مدل اظهارات
    SMPM(M)-JYD10F بازدارندگی کامل
  • SMPM(M)-JYD12S
    SMPM(M)-JYD12S
    مدل اظهارات
    SMPM(M)-JYD12S حفره صاف
  • SMPM(M)-JYD13F
    SMPM(M)-JYD13F
    مدل اظهارات
    SMPM(M)-JYD13F بازدارندگی کامل
  • SMPM(M)-JYD14F
    SMPM(M)-JYD14F
    مدل اظهارات
    SMPM(M)-JYD14F بازدارندگی کامل
  • SMPM(M)-JYD15F
    SMPM(M)-JYD15F
    مدل اظهارات
    SMPM(M)-JYD15F بازدارندگی کامل
  • SMPM(M)-JYD16S
    SMPM(M)-JYD16S
    مدل اظهارات
    SMPM(M)-JYD16S حفره صاف
  • SMPM(M)-JYD17S
    SMPM(M)-JYD17S
    مدل اظهارات
    SMPM(M)-JYD17S حفره صاف
  • SMPM(M)-JYD18S
    SMPM(M)-JYD18S
    مدل اظهارات
    SMPM(M)-JYD18S حفره صاف
  • SMPM(M)-JYD19S
    SMPM(M)-JYD19S
    مدل اظهارات
    SMPM(M)-JYD19S حفره صاف
  • SMPM(M)-JYD20F
    SMPM(M)-JYD20F
    مدل اظهارات
    SMPM(M)-JYD20F بازدارندگی کامل
  • SMPM(M)-JYD21S
    SMPM(M)-JYD21S
    مدل اظهارات
    SMPM(M)-JYD21S حفره صاف
  • SMPM(M)-JYD22F
    SMPM(M)-JYD22F
    مدل اظهارات
    SMPM(M)-JYD22F بازدارندگی کامل
  • SMPM(M)-JYD23S
    SMPM(M)-JYD23S
    مدل اظهارات
    SMPM(M)-JYD23S حفره صاف
  • SMPM(M)-JYD24F
    SMPM(M)-JYD24F
    مدل اظهارات
    SMPM(M)-JYD24F بازدارندگی کامل
  • SMPM(M)-JYD25F
    SMPM(M)-JYD25F
    مدل اظهارات
    SMPM(M)-JYD25F بازدارندگی کامل
  • SMPM(M)-JYD26F
    SMPM(M)-JYD26F
    مدل اظهارات
    SMPM(M)-JYD26F بازدارندگی کامل
  • SMPM(M)-JYD27S
    SMPM(M)-JYD27S
    مدل اظهارات
    SMPM(M)-JYD27S حفره صاف
  • SMPM(M)-JYD28S
    SMPM(M)-JYD28S
    مدل اظهارات
    SMPM(M)-JYD28S حفره صاف
  • SMPM(M)-JYD29F
    SMPM(M)-JYD29F
    مدل اظهارات
    SMPM(M)-JYD29F بازدارندگی کامل
  • SMPM(M)-JYD30S
    SMPM(M)-JYD30S
    مدل اظهارات
    SMPM(M)-JYD30S حفره صاف
  • SMPM(M)-JYD31F
    SMPM(M)-JYD31F
    مدل اظهارات
    SMPM(M)-JYD31F بازدارندگی کامل
  • SMPM(M)-JYD32F
    SMPM(M)-JYD32F
    مدل اظهارات
    SMPM(M)-JYD32F بازدارندگی کامل
  • SMPM(M)-JYD33S
    SMPM(M)-JYD33S
    مدل اظهارات
    SMPM(M)-JYD33S حفره صاف
  • SMPM(M)-JYD34S
    SMPM(M)-JYD34S
    مدل اظهارات
    SMPM(M)-JYD34S حفره صاف
  • SMPM(M)-JYD35S
    SMPM(M)-JYD35S
    مدل اظهارات
    SMPM(M)-JYD35S حفره صاف
  • SMPM(M)-JYD36S
    SMPM(M)-JYD36S
    مدل اظهارات
    SMPM(M)-JYD36S حفره صاف
  • SMPM(M)-JYD37S
    SMPM(M)-JYD37S
    مدل اظهارات
    SMPM(M)-JYD37S حفره صاف
  • SMPM(M)-JYD38S
    SMPM(M)-JYD38S
    مدل اظهارات
    SMPM(M)-JYD38S حفره صاف
  • SMPM(M)-JYD39S
    SMPM(M)-JYD39S
    مدل اظهارات
    SMPM(M)-JYD39S حفره صاف
  • SMPM(M)-JYD41S
    SMPM(M)-JYD41S
    مدل اظهارات
    SMPM(M)-JYD41S حفره صاف
  • SMPM(M)-JYD42S
    SMPM(M)-JYD42S
    مدل اظهارات
    SMPM(M)-JYD42S حفره صاف
  • SMPM(M)-JYD43F
    SMPM(M)-JYD43F
    مدل اظهارات
    SMPM(M)-JYD43F بازدارندگی کامل
  • SMPM(M)-JYD44F
    SMPM(M)-JYD44F
    مدل اظهارات
    SMPM(M)-JYD44F بازدارندگی کامل
  • SMPM(M)-JYD45S
    SMPM(M)-JYD45S
    مدل اظهارات
    SMPM(M)-JYD45S حفره صاف
  • SMPM(M)-JYD46S
    SMPM(M)-JYD46S
    مدل اظهارات
    SMPM(M)-JYD46S حفره صاف
  • SMPM(M)-JYD60F
    SMPM(M)-JYD60F
    مدل اظهارات
    SMPM(M)-JYD60F بازدارندگی کامل
  • SMPM(M)-JYD61F
    SMPM(M)-JYD61F
    مدل اظهارات
    SMPM(M)-JYD61F بازدارندگی کامل
  • SMPM(M)-JYD62F
    SMPM(M)-JYD62F
    مدل اظهارات
    SMPM(M)-JYD62F بازدارندگی کامل
  • SMPM(M)-JYD63S
    SMPM(M)-JYD63S
    مدل اظهارات
    SMPM(M)-JYD63S حفره صاف
  • SMPM(M)-JYD64S
    SMPM(M)-JYD64S
    مدل اظهارات
    SMPM(M)-JYD64S حفره صاف
  • SMPM(M)-JYD65S
    SMPM(M)-JYD65S
    مدل اظهارات
    SMPM(M)-JYD65S حفره صاف
  • SMPM(M)-JYD66S
    SMPM(M)-JYD66S
    مدل اظهارات
    SMPM(M)-JYD66S حفره صاف
  • SMPM(M)-JHD1S
    SMPM(M)-JHD1S
    مدل اظهارات
    SMPM(M)-JHD1S حفره صاف
  • SMPM(M)-JHD2F
    SMPM(M)-JHD2F
    مدل اظهارات
    SMPM(M)-JHD2F بازدارندگی کامل
  • SMPM(M)-JHD3F
    SMPM(M)-JHD3F
    مدل اظهارات
    SMPM(M)-JHD3F بازدارندگی کامل
  • SMPM(M)-JHD4F
    SMPM(M)-JHD4F
    مدل اظهارات
    SMPM(M)-JHD4F بازدارندگی کامل
  • SMPM(M)-JHD6F
    SMPM(M)-JHD6F
    مدل اظهارات
    SMPM(M)-JHD6F بازدارندگی کامل
  • SMPM(M)-JHD21F
    SMPM(M)-JHD21F
    مدل اظهارات
    SMPM(M)-JHD21F بازدارندگی کامل
  • SMPM(M)-JFD1S
    SMPM(M)-JFD1S
    مدل اظهارات
    SMPM(M)-JFD1S حفره صاف
  • SMPM(M)-JWSD1S
    SMPM(M)-JWSD1S
    مدل اظهارات
    SMPM(M)-JWSD1S حفره صاف
  • SMPM(M)-JWSD8
    SMPM(M)-JWSD8
    مدل اظهارات
    SMPM(M)-JWSD8
  • SMPM(M)-JWSD9S
    SMPM(M)-JWSD9S
    مدل اظهارات
    SMPM(M)-JWSD9S حفره صاف
  • SMPM(M)-JWSD10S
    SMPM(M)-JWSD10S
    مدل اظهارات
    SMPM(M)-JWSD10S حفره صاف
  • SMPM(M)-JSD1S
    SMPM(M)-JSD1S
    مدل اظهارات
    SMPM(M)-JSD1S حفره صاف
