کانکتور SMP هرمتیکال مهر و موم شده

توضیحات:

کانکتور کواکسیال RF هرمتیک نوع SMP-J دارای ویژگی های بسته بندی هرمتیک است و می تواند روی پوسته لوله یا پانل دستگاه بسته بندی و جوش داده شود. پوسته و هادی داخلی این محصول از مواد آلیاژی کوار ساخته شده است و سطح را می توان با طلای سخت یا طلای نرم آبکاری کرد. محیط عایق از شیشه پخته شده در دمای بالا ساخته شده است و ثابت دی الکتریک حدود 4 است. دارای مزایای اندازه کوچک، وزن سبک، آب بندی هرمتیک، قابلیت اطمینان بالا و غیره است. بیشتر در مواردی با الزامات آب بندی یا الزامات ویژه در حجم و وزن محصول استفاده می شود و برای نصب فشرده مناسب است.

پرس و جو کنید

ساختار پایه:
کانکتور کواکسیال RF مهر و موم شده از نوع SMP-J معمولا از سه قسمت هادی بیرونی، هادی شیشه ای و داخلی تشکیل شده است و ساختار اصلی در شکل نشان داده شده است.

هنگامی که قسمت در معرض هادی داخلی محصول با جوشکاری درج یا سطحی متصل می شود، سطح انتهایی هادی داخلی می تواند به عنوان یک سر کروی تولید شود. هنگامی که قسمت در معرض هادی داخلی محصول با اتصال به هم وصل می شود، می توان صفحه انتهایی هادی داخلی را به صورت یک سر صاف تولید کرد یا می توان طرف قسمت در معرض هادی داخلی را آسیاب کرد.

پارامترهای فنی اصلی:

ویژگی های الکتریکی
امپدانس مشخصه 50Ω محدوده فرکانس DC ~ 40 گیگاهرتز
ولتاژ مقاوم دی الکتریک 500 Vrms مقاومت عایق 2000M Ω
VSWR ولتاژ <1.4 از دست دادن درج ≤0.05 √f دسی بل (گیگاهرتز)
مواد و مکانیکی، خواص زیست محیطی
پوشش آلیاژ قابل شستشو/روکش طلا پین ها توریوم را وصل کنید آبکاری طلای آلیاژی قابل واگذاری
محیط عایق شیشه ای دوام کانکتور بازدارندگی کامل ≥100 بار
میزان نشتی ≤1.01325×10 ⁹ پا ·m³/s بازداشت محدود ≥500 بار
دمای عملیاتی -65 ~ 165 ℃ حفره صاف ≥1000 بار

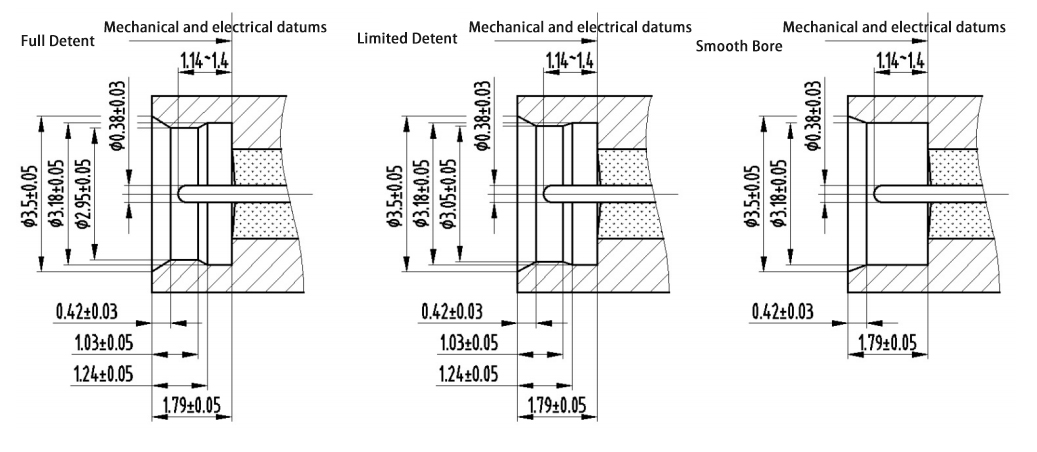

ابعاد رابط:

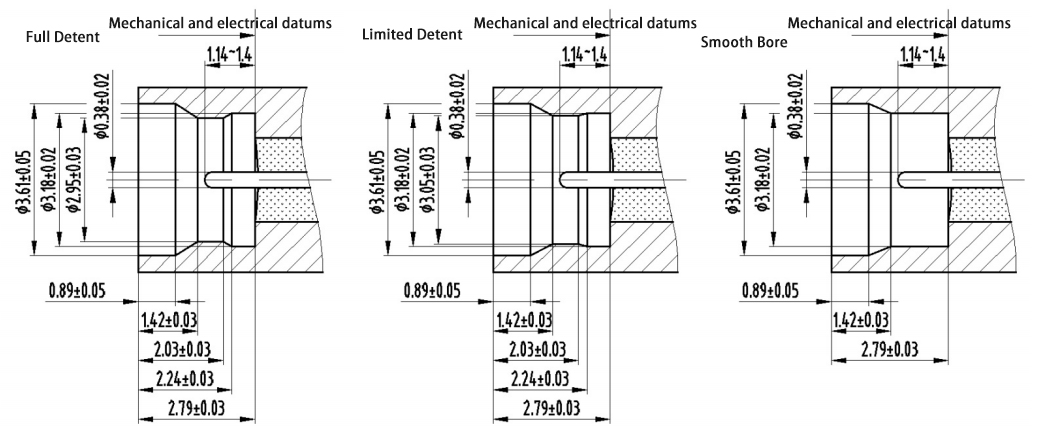

کانکتورهای کواکسیال RF مهر و موم شده از نوع SMP-J دارای سه شکل رابط هستند: فرار کامل، نیمه فرار و سوراخ نور. هنگام نامگذاری مدل، F به معنای فرار کامل، L به معنای نیمه فرار و S به معنای سوراخ نور است. ابعاد رابط به ابعاد رابط استاندارد و ابعاد رابط کوتاه تقسیم می شوند که هر دو با دوشاخه های نوع SMP-K قابل ترکیب هستند.

اندازه رابط استاندارد:

اندازه رابط کوتاه：

SMP SERIES
  • SMP(M)-JYD3S
    SMP(M)-JYD3S
    مدل اظهارات
    SMP(M)-JYD3S حفره صاف
  • SMP(M)-JYD6L
    SMP(M)-JYD6L
    مدل اظهارات
    SMP(M)-JYD6L بازدارندگی محدود
  • SMP(M)-JYD12L
    SMP(M)-JYD12L
    مدل اظهارات
    SMP(M)-JYD12L بازدارندگی کامل
  • SMP(M)-JYD13F
    SMP(M)-JYD13F
    مدل اظهارات
    SMP(M)-JYD13F بازدارندگی کامل
  • SMP(M)-JYD14L
    SMP(M)-JYD14L
    مدل اظهارات
    SMP(M)-JYD14L بازدارندگی محدود
  • SMP(M)-JYD17S
    SMP(M)-JYD17S
    مدل اظهارات
    SMP(M)-JYD17S حفره صاف
  • SMP(M)-JYD19L
    SMP(M)-JYD19L
    مدل اظهارات
    SMP(M)-JYD19L بازدارندگی محدود
  • SMP(M)-JYD22S
    SMP(M)-JYD22S
    مدل اظهارات
    SMP(M)-JYD22S بازدارندگی محدود
  • SMP(M)-JYD23S
    SMP(M)-JYD23S
    مدل اظهارات
    SMP(M)-JYD23S بازدارندگی محدود
  • SMP(M)-JYD24S
    SMP(M)-JYD24S
    مدل اظهارات
    SMP(M)-JYD24S بازدارندگی محدود
  • SMP(M)-JYD25L
    SMP(M)-JYD25L
    مدل اظهارات
    SMP(M)-JYD25L بازدارندگی محدود
  • SMP(M)-JYD26L
    SMP(M)-JYD26L
    مدل اظهارات
    SMP(M)-JYD26L بازدارندگی محدود
  • SMP(M)-JYD27L
    SMP(M)-JYD27L
    مدل اظهارات
    SMP(M)-JYD27L بازدارندگی محدود
  • SMP(M)-JYD28L
    SMP(M)-JYD28L
    مدل اظهارات
    SMP(M)-JYD28L بازدارندگی محدود
  • SMP(M)-JYD29L
    SMP(M)-JYD29L
    مدل اظهارات
    SMP(M)-JYD29L بازدارندگی محدود
  • SMP(M)-JYD30L
    SMP(M)-JYD30L
    مدل اظهارات
    SMP(M)-JYD30L بازدارندگی محدود
  • SMP(M)-JYD31L
    SMP(M)-JYD31L
    مدل اظهارات
    SMP(M)-JYD31L بازدارندگی محدود
  • SMP(M)-JYD32F
    SMP(M)-JYD32F
    مدل اظهارات
    SMP(M)-JYD32F بازدارندگی محدود
  • SMP(M)-JYD33L
    SMP(M)-JYD33L
    مدل اظهارات
    SMP(M)-JYD33L بازدارندگی محدود
  • SMP(M)-JYD34L
    SMP(M)-JYD34L
    مدل اظهارات
    SMP(M)-JYD34L بازدارندگی محدود
  • SMP(M)-JYD35L
    SMP(M)-JYD35L
    مدل اظهارات
    SMP(M)-JYD35L بازدارندگی محدود
  • SMP(M)-JYD37L
    SMP(M)-JYD37L
    مدل اظهارات
    SMP(M)-JYD37L بازدارندگی محدود
  • SMP(M)-JYD41L
    SMP(M)-JYD41L
    مدل اظهارات
    SMP(M)-JYD41L بازدارندگی محدود
  • SMP(M)-JYD42S
    SMP(M)-JYD42S
    مدل اظهارات
    SMP(M)-JYD42S بازدارندگی محدود
  • SMP(M)-JYD43L
    SMP(M)-JYD43L
    مدل اظهارات
    SMP(M)-JYD43L بازدارندگی محدود
  • SMP(M)-JYD44L
    SMP(M)-JYD44L
    مدل اظهارات
    SMP(M)-JYD44L بازدارندگی محدود
  • SMP(M)-JYD45L
    SMP(M)-JYD45L
    مدل اظهارات
    SMP(M)-JYD45L بازدارندگی محدود
  • SMP(M)-JYD46L
    SMP(M)-JYD46L
    مدل اظهارات
    SMP(M)-JYD46L بازدارندگی محدود
  • SMP(M)-JYD47L
    SMP(M)-JYD47L
    مدل اظهارات
    SMP(M)-JYD47L بازدارندگی محدود
  • SMP(M)-JYD48L
    SMP(M)-JYD48L
    مدل اظهارات
    SMP(M)-JYD48L بازدارندگی محدود
  • SMP(M)-JYD49L
    SMP(M)-JYD49L
    مدل اظهارات
    SMP(M)-JYD49L بازدارندگی محدود
  • SMP(M)-JYD50S
    SMP(M)-JYD50S
    مدل اظهارات
    SMP(M)-JYD50S حفره صاف
  • SMP(M)-JYD51L
    SMP(M)-JYD51L
    مدل اظهارات
    SMP(M)-JYD51L بازدارندگی محدود
  • SMP(M)-JYD52S
    SMP(M)-JYD52S
    مدل اظهارات
    SMP(M)-JYD52S حفره صاف
  • SMP(M)-JYD53L
    SMP(M)-JYD53L
    مدل اظهارات
    SMP(M)-JYD53L بازدارندگی محدود
  • SMP(M)-JYD54S
    SMP(M)-JYD54S
    مدل اظهارات
    SMP(M)-JYD54S حفره صاف
  • SMP(M)-JYD55L
    SMP(M)-JYD55L
    مدل اظهارات
    SMP(M)-JYD55L بازدارندگی محدود
  • SMP(M)-JYD57S
    SMP(M)-JYD57S
    مدل اظهارات
    SMP(M)-JYD57S حفره صاف
  • SMP(M)-JYD80L
    SMP(M)-JYD80L
    مدل اظهارات
    SMP(M)-JYD80L بازدارندگی محدود
  • SMP(M)-JYD81L
    SMP(M)-JYD81L
    مدل اظهارات
    SMP(M)-JYD81L بازدارندگی محدود
  • SMP(M)-JYD82L
    SMP(M)-JYD82L
    مدل اظهارات
    SMP(M)-JYD82L بازدارندگی محدود
  • SMP(M)-JYD83F
    SMP(M)-JYD83F
    مدل اظهارات
    SMP(M)-JYD83F بازدارندگی کامل
  • SMP(M)-JYD84S
    SMP(M)-JYD84S
    مدل اظهارات
    SMP(M)-JYD84S حفره صاف
  • SMP(M)-JYD85S
    SMP(M)-JYD85S
    مدل اظهارات
    SMP(M)-JYD85S حفره صاف
  • SMP(M)-JYD86L
    SMP(M)-JYD86L
    مدل اظهارات
    SMP(M)-JYD86L بازدارندگی محدود
  • SMP(M)-JYD87S
    SMP(M)-JYD87S
    مدل اظهارات
    SMP(M)-JYD87S حفره صاف
  • SMP(M)-JYD88L
    SMP(M)-JYD88L
    مدل اظهارات
    SMP(M)-JYD88L بازدارندگی محدود
  • SMP(M)-JYD89L
    SMP(M)-JYD89L
    مدل اظهارات
    SMP(M)-JYD89L بازدارندگی محدود
  • SMP(M)-JYD90L
    SMP(M)-JYD90L
    مدل اظهارات
    SMP(M)-JYD90L بازدارندگی محدود
  • SMP(M)-JYD91L
    SMP(M)-JYD91L
    مدل اظهارات
    SMP(M)-JYD91L بازدارندگی محدود
  • SMP(M)-JYD92L
    SMP(M)-JYD92L
    مدل اظهارات
    SMP(M)-JYD92L بازدارندگی محدود
  • SMP(M)-JYD93S
    SMP(M)-JYD93S
    مدل اظهارات
    SMP(M)-JYD93S حفره صاف
  • SMP(M)-JYD94L
    SMP(M)-JYD94L
    مدل اظهارات
    SMP(M)-JYD94L بازدارندگی محدود
  • SMP(M)-JYD95L
    SMP(M)-JYD95L
    مدل اظهارات
    SMP(M)-JYD95L بازدارندگی محدود
  • SMP(M)-JYD96L
    SMP(M)-JYD96L
    مدل اظهارات
    SMP(M)-JYD96L بازدارندگی محدود
  • SMP(M)-JYD97S
    SMP(M)-JYD97S
    مدل اظهارات
    SMP(M)-JYD97S حفره صاف
  • SMP(M)-JYJ1S
    SMP(M)-JYJ1S
    مدل اظهارات
    SMP(M)-JYJ1S حفره صاف
