عایق شیشه RF چیست؟

عایق شیشه RF یک عنصر پشتیبانی عایق است که برای انتقال سیگنال فرکانس بالا (RF) استفاده می شود. این عمدتا از مواد شیشه ای ویژه ساخته شده است و دارای عملکرد عالی عایق با فرکانس بالا، مقاومت در برابر دمای بالا و استحکام مکانیکی است. این به طور گسترده در ایستگاه های پایه ارتباطی، سیستم های رادار، آنتن های ماهواره ای، تجهیزات الکترونیکی با فرکانس بالا و سایر زمینه ها برای پشتیبانی یا تعمیر رساناها در حالی که از انتقال کارآمد و جداسازی الکتریکی سیگنال های RF اطمینان حاصل می شود، استفاده می شود.

1. ویژگی های عایق های شیشه RF

(1) عملکرد عایق با فرکانس بالا

تلفات دی الکتریک کم: تلفات دی الکتریک در فرکانس های بالا (مانند مگاهرتز ~ گیگاهرتز) بسیار کم است و تضعیف سیگنال را کاهش می دهد.
استحکام دی الکتریک بالا: مقاوم در برابر ولتاژ بالا، از شکست یا نشت سیگنال RF جلوگیری می کند.

(2) دوام

مقاومت در برابر دمای بالا: می تواند به طور پایدار در محدوده -50 ~ 300 ℃ کار کند و برای محیط های خشن مانند ایستگاه های پایه در فضای باز و رادارها مناسب است.
مقاومت در برابر اشعه ماوراء بنفش و خوردگی: مواد شیشه ای به راحتی پیر نمی شوند و برای قرار گرفتن طولانی مدت در معرض باد، باران، اسپری نمک و سایر محیط ها مناسب هستند.

(3) خواص مکانیکی

استحکام بالا: مقاومت در برابر فشار و خمش خوب است و می تواند بار مکانیکی آنتن ها یا سیم ها را تحمل کند. پایداری ابعادی: ضریب انبساط حرارتی کم، تغییر شکل در هنگام تغییر دما آسان نیست و ثبات سیستم RF را تضمین می کند.

(4) یکپارچگی سیگنال RF

بازتاب سیگنال کم: سطح صاف، کاهش انعکاس و تداخل سیگنال های RF.

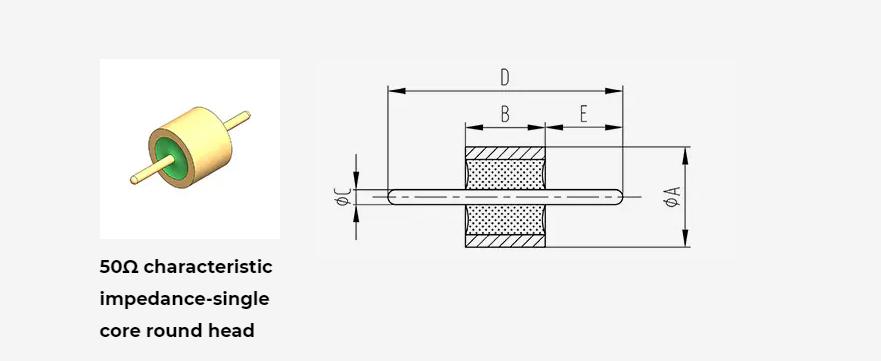

تطبیق امپدانس: طراحی بهینه می‌تواند با امپدانس خط انتقال (مانند 50Ω یا 75Ω) مطابقت داشته باشد و کارایی انتقال سیگنال را بهبود بخشد.

2. سناریوهای کاربردی عایق های شیشه RF

(1) ایستگاه پایه ارتباطی

آنتن ایستگاه پایه 5G/4G: از واحد تشعشع برای اطمینان از انتقال کارآمد سیگنال پشتیبانی می کند.
ایستگاه رله مایکروویو: برای پشتیبانی عایق موجبر یا کابل کواکسیال استفاده می شود.

(2) سیستم رادار

رادار نظامی/آب و هوا: از فیدر فرکانس بالا، مقاوم در برابر ولتاژ بالا و ضد تداخل پشتیبانی می کند.

(3) ارتباطات ماهواره ای

آنتن ماهواره: پشتیبانی عایق پایدار را در محیط شدید فضا فراهم می کند.

(4) تجهیزات الکترونیکی با فرکانس بالا

فیلتر RF، تقویت کننده قدرت: برای تعمیر قطعات داخلی مدار فرکانس بالا استفاده می شود.

3. عایق شیشه ای RF در مقابل عایق سرامیکی سنتی
