کانکتور کواکسیال RF نوع N چیست؟

را کانکتور کواکسیال RF نوع N یک کانکتور کواکسیال رزوه ای جهانی است که توسط پل نیل از آزمایشگاه بل در دهه 1940 طراحی شده است ("N" از حرف اول نام خانوادگی او گرفته شده است). این دارای ویژگی های قدرت بالا، تلفات کم و فرکانس بالا است و به طور گسترده در ارتباطات، رادار، ابزارهای آزمایش و سایر زمینه ها استفاده می شود.

1. ویژگی های اصلی کانکتور نوع N
(1) محدوده فرکانس
نوع استاندارد: 0 تا 11 گیگاهرتز (برخی مدل های دقیق می توانند به 18 گیگاهرتز برسند).
نوع عملکرد بالا (مانند نوع N دقیق): تا 18 گیگاهرتز یا حتی بالاتر (مانند 40 گیگاهرتز) را پشتیبانی می کند.

(2) تطبیق امپدانس
50Ω (جریان اصلی، مورد استفاده برای ارتباطات و تجهیزات آزمایشی).
75Ω (کمتر رایج است، در سناریوهای خاص مانند انتقال ویدئو استفاده می شود).

(3) حمل قدرت بالا
توان متوسط: صدها وات تا کیلووات (بسته به فرکانس و طراحی).
حداکثر توان: تا ده ها کیلووات (کاربردهای پالس کوتاه).

(4) دوام
ساختار کوپلینگ رزوه ای (پایدارتر از BNC) و مقاومت در برابر لرزش قوی.
پوسته فلزی (برنج/فولاد ضد زنگ) محافظ الکترومغناطیسی خوبی را فراهم می کند.

(5) ضرر کم
افت درج: <0.1 دسی بل@3 گیگاهرتز (مدل با کیفیت بالا).
نسبت موج ایستاده ولتاژ (VSWR): <1.3:1 (نوع دقیق می تواند به 1.1:1 برسد).

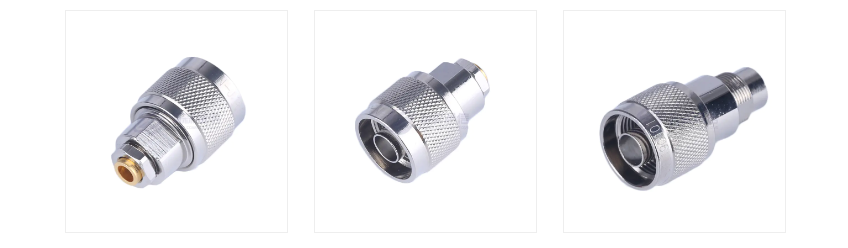

2. ساختار اتصال دهنده نوع N
(1) هادی خارجی (پوسته)
مواد فلزی (آبکاری طلا / آبکاری نقره / آبکاری نیکل)، طراحی رزوه ای اتصال محکم را تضمین می کند.
(2) هادی داخلی (پین مرکزی)
آبکاری طلا یا نقره که تماس با مقاومت کم را فراهم می کند.
(3) محیط عایق
معمولا PTFE (پلی تترا فلوئورواتیلن)، مقاوم در برابر دمای بالا و تلفات دی الکتریک کم.
(4) نوع رابط
نر: دارای پین وسط و نخ خارجی.
ماده: دارای سوراخ مرکزی و نخ داخلی.

3. نکات کلیدی برای انتخاب یک اتصال دهنده نوع N
تطبیق امپدانس: مدل های 50Ω ترجیح داده می شوند (مگر اینکه 75Ω به طور خاص مورد نیاز باشد).
فرکانس مورد نیاز:
کاربردهای عمومی (<6 گیگاهرتز): استاندارد نوع N.
کاربردهای فرکانس بالا (> 11 گیگاهرتز): نوع N دقیق (مانند سری HPN).
سازگاری با محیط زیست:
درجه بیرونی/نظامی: یک محفظه فولادی ضد زنگ با آب بندی ضد آب (مانند IP67) انتخاب کنید.
کاربردهای آزمایشگاهی: مدل های با روکش طلا (کاهش مقاومت در برابر تماس).
سازگاری رابط:
به جفت شدن کانکتور مرد به زن (مانند آداپتورهای مرد به زن) توجه کنید.

4. مشکلات رایج با اتصال دهنده های کواکسیال RF نوع N
(1). آیا کانکتورهای نوع N می توانند جایگزین SMA شوند؟
بله، اما معایبی وجود دارد: کانکتورهای نوع N قدرت و دوام بهتری را ارائه می دهند، اما بزرگتر هستند و برای دستگاه های کوچک و با چگالی بالا مناسب نیستند. کانکتورهای SMA برای طراحی های با فرکانس بالا و فشرده (مانند ماژول های PCB) مناسب تر هستند.

(2). چگونه از آسیب دیدن کانکتورهای نوع N جلوگیری کنیم؟
عملکرد صحیح: رزوه ها را تراز کرده و سفت کنید (از فشار دادن پیچ ها به خم شدن پین مرکزی خودداری کنید). از آچار گشتاور استفاده کنید (گشتاور توصیه شده: 15 تا 20 اینچ پوند).

(3). آیا کانکتور نوع N نیاز به تعمیر و نگهداری منظم دارد؟
توصیه: سطح تماس را مرتباً تمیز کنید (پارچه بدون گرد و غبار الکل). بررسی کنید که آیا رزوه ها اکسید شده اند (هنگامی که آبکاری فرسوده شده است جایگزین کنید).
