آداپتور کواکسیال RF چیست؟

1. آداپتور کواکسیال RF : تعریف و اصل کار
آداپتورهای کواکسیال RF اجزای کلیدی در مهندسی RF هستند که در درجه اول برای اتصال کابل‌های کواکسیال و کانکتورهای انواع رابط یا اندازه‌های مختلف استفاده می‌شوند و از تلفات کم، پایداری بالا و تطابق امپدانس در طول انتقال سیگنال اطمینان می‌دهند. آنها نقش حیاتی در ارتباطات بی سیم، تست و اندازه گیری، هوافضا، و لوازم الکترونیکی مصرفی، حل ناسازگاری های رابط بین دستگاه ها دارند و در عین حال یکپارچگی سیگنال فرکانس بالا را تضمین می کنند. آداپتورهای کواکسیال RF در درجه اول برای تغییر روش‌های اتصال، تبدیل انواع رابط یا تطبیق با دستگاه‌هایی با فرکانس و امپدانس متفاوت کار می‌کنند.

ساختار هسته یک آداپتور کواکسیال RF از یک هادی خارجی (یک پوسته فلزی که معمولاً از برنج با روکش طلا یا آلیاژ آلومینیوم ساخته شده است)، یک هادی داخلی (یک پین رسانای مرکزی، اغلب از مس با روکش طلا یا مس بریلیوم ساخته شده)، یک محیط عایق (مانند PTFE) و یک ساختار اتصال دهنده خاص مانند Stype، BMA، N-C. هادی خارجی محافظ الکترومغناطیسی و حفاظت مکانیکی را فراهم می کند، در حالی که هادی داخلی سیگنال را منتقل می کند، و محیط عایق هادی های داخلی و خارجی را ایزوله می کند و تطابق امپدانس را حفظ می کند.

در انتقال سیگنال RF، اصول عملکرد آداپتور در درجه اول بر اساس تطبیق امپدانس پیوسته، محصور شدن میدان الکترومغناطیسی و سرکوب حالت است. تطبیق امپدانس از طریق نسبت طراحی دقیق قطر هادی داخلی و خارجی و ثابت دی الکتریک مواد دی الکتریک حاصل می شود، و تضمین می کند که انتقال سیگنال از بازتاب های ناشی از تغییرات امپدانس جلوگیری می کند (معمولاً با نسبت موج ایستاده ولتاژ (VSWR) اندازه گیری می شود، با مقدار ایده آل 1:1). محصور شدن میدان الکترومغناطیسی به اثر محافظ هادی خارجی، محدود کردن امواج الکترومغناطیسی به هادی داخلی، جلوگیری از نشت سیگنال و تداخل خارجی بستگی دارد. علاوه بر این، طراحی ساختاری بهینه، حالت‌های مرتبه بالاتر را سرکوب می‌کند (مانند حالت‌های TE/TM)، انتقال پایدار حالت اصلی TEM را تضمین می‌کند و در نتیجه اعوجاج سیگنال را کاهش می‌دهد.

عملکرد آداپتورهای کواکسیال RF توسط چندین پارامتر کلیدی، از جمله محدوده فرکانس (به عنوان مثال، DC-18 گیگاهرتز)، امپدانس (معمولا 50Ω یا 75Ω)، نسبت موج ایستاده ولتاژ (VSWR)، افت درج (تضعیف انرژی در طول انتقال سیگنال)، و جابجایی توان (حداکثر توان) تعیین می‌شود. به عنوان مثال، در سیستم‌های ارتباطی 5G، آداپتورها باید از باندهای فرکانس بالا (مانند 3.5 گیگاهرتز یا موج میلی‌متری (28 گیگاهرتز)) پشتیبانی کنند تا از تضعیف سیگنال که بر کیفیت ارتباط تأثیر می‌گذارد، افت ورودی کم را حفظ کنند. در کاربردهای پرقدرت (مانند سیستم های رادار یا پخش)، مدیریت توان و عملکرد اتلاف گرما به ملاحظات مهم انتخاب تبدیل می شوند.

در کاربردهای عملی، انتخاب آداپتور مستلزم در نظر گرفتن جامع نوع رابط، فرکانس کاری، نیازهای برق و شرایط محیطی است. انواع آداپتورهای رایج عبارتند از SMA به نوع N و BNC به SMA. رابط های مختلف ساختارهای مکانیکی و ویژگی های الکتریکی متفاوتی دارند، بنابراین اطمینان از تطابق کامل بین آداپتور و کانکتور بسیار مهم است. علاوه بر این، استفاده طولانی مدت می تواند باعث اکسیداسیون یا سایش مکانیکی در سطح تماس، افزایش مقاومت تماس و ضربه زدن به انتقال سیگنال شود. برای رسیدگی به این مسائل، ماشینکاری با دقت بالا (مانند کنترل متمرکز بودن هادی داخلی تا 0.05 میلی متر) و روکش طلای سطح به طور گسترده ای برای کاهش مقاومت تماس و بهبود دوام استفاده می شود.

سناریوهای کاربردی معمولی
تست و اندازه گیری: اتصال تجهیزات تست با رابط های مختلف (مانند تحلیلگرهای شبکه برداری)
سیستم های ارتباطی: آداپتورهای بین آنتن های ایستگاه پایه و ماژول های RF
نظامی و هوافضا: آداپتورهای رابط های شکل های مختلف در سیستم های ارتباطی راداری و ماهواره ای
لوازم الکترونیکی مصرفی: تحقیق و توسعه و اشکال زدایی دستگاه های 5G و ماژول های Wi-Fi

اجزای سازه ای

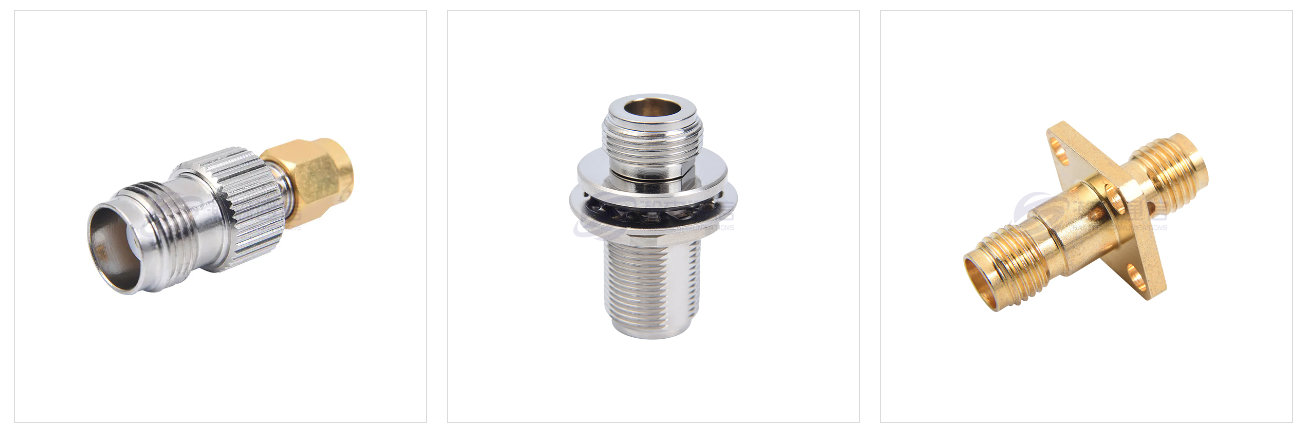

یک آداپتور کواکسیال RF از اجزای اصلی زیر تشکیل شده است:
هادی بیرونی (پوسته): معمولاً از فلز (مانند برنج با روکش طلا) ساخته شده است که محافظ و حفاظت مکانیکی را ارائه می دهد.
هادی داخلی: پین رسانای مرکزی مسئول انتقال سیگنال است که معمولاً از مس با روکش طلا یا مس بریلیوم ساخته شده است.
عایق: موادی مانند PTFE (پلی تترا فلوئورواتیلن) ​​که هادی های داخلی و خارجی را ایزوله می کند و تطابق امپدانس را حفظ می کند.
رابط: روش‌های اتصال رشته‌ای، snap-fit ​​یا سایر روش‌های اتصال (مانند SMA، نوع N، BNC و غیره)

2. عملکرد یک آداپتور کواکسیال RF
آداپتورهای کواکسیال RF نقش مهمی در سیستم های RF دارند. وظایف اصلی آنها را می توان به شرح زیر خلاصه کرد:

پل تبدیل رابط
عملکرد اصلی یک آداپتور کواکسیال RF تبدیل بین انواع و مشخصات مختلف کانکتور RF است. در کاربردهای عملی، عدم تطابق بین پورت‌های دستگاه و رابط‌های کابل رایج است، مانند زمانی که یک ابزار تست از کانکتور نوع N استفاده می‌کند و دستگاه مورد آزمایش دارای کانکتور SMA است. طراحی مکانیکی پیچیده آداپتور امکان اتصال بدون درز بین انواع کانکتورهای مختلف مانند نر SMA و نوع N را فراهم می‌کند و مشکلات راه‌اندازی سیستم ناشی از ناسازگاری رابط را از بین می‌برد.

ضمانت انتقال سیگنال
آداپتورهای کواکسیال RF با کیفیت بالا تداوم امپدانس را در طول انتقال سیگنال از طریق کنترل امپدانس دقیق (معمولاً 50 Ω یا 75 Ω) تضمین می کنند. ساختار متحدالمرکز داخلی با دقت بالا، همراه با مواد دی الکتریک کم تلفات (مانند PTFE)، نسبت بازتاب سیگنال (VSWR) را زیر 1.5:1 نگه می دارد و به طور موثر تاثیر امواج ایستاده را بر عملکرد سیستم کاهش می دهد. در باندهای فرکانس زیر 6 گیگاهرتز، آداپتورهای با کیفیت بالا می توانند افت ورودی کمتر از 0.3 دسی بل را بدست آورند.

مرکز گسترش سیستم
در سیستم های پیچیده RF، آداپتورها توزیع و مسیریابی سیگنال چند مسیری را فعال می کنند. با ترکیب انواع مختلف آداپتورها، مهندسان می توانند به طور انعطاف پذیر سیستم های آزمایشی بسازند. به عنوان مثال، استفاده از یک آداپتور دوگانه زن برای تقسیم یک سیگنال به دو بخش، یا استفاده از یک آداپتور زاویه راست برای تغییر مسیر سیگنال برای قرار گرفتن در یک فضای محدود. این انعطاف‌پذیری به‌ویژه در سناریوهای با محدودیت فضا مانند نصب ایستگاه‌های پایه و سیستم‌های RF درون خودرو اهمیت دارد.

مولفه های کلیدی تست و اندازه گیری
در آزمایش پارامتر RF، کیفیت آداپتور مستقیماً بر دقت اندازه گیری تأثیر می گذارد. دستگاه هایی مانند تحلیلگرهای شبکه برداری برای اتصال به DUT (دستگاه تحت آزمایش) به آداپتورها متکی هستند. عدم تطابق امپدانس آداپتور، تلفات و سایر مشخصات در نتایج اندازه گیری لحاظ می شود. بنابراین، آداپتورهای درجه اندازه‌شناسی معمولاً از دی‌الکتریک هوا و آبکاری طلا برای حفظ ویژگی‌های تطبیق امپدانس عالی (VSWR <1.2:1) حتی در باند 18 گیگاهرتز استفاده می‌کنند.

سازگار با محیط های خاص
آداپتورها در انواع مدل های تخصصی برای سناریوهای کاربردی مختلف موجود هستند:
آداپتورهای ولتاژ بالا دارای عایق تقویت شده هستند و می توانند ولتاژهای بیش از 10 کیلو ولت را تحمل کنند.
آداپتورهای پرقدرت از آبکاری نقره و خنک کننده اجباری با ظرفیت تا 500 وات استفاده می کنند.
آداپتورهای سه محوری یک لایه محافظ اضافی برای کاربردهای اندازه گیری حساس فراهم می کنند.
آداپتورهای ضد انفجار الزامات مکان های خطرناک مانند پتروشیمی ها را برآورده می کنند.

رابط تعمیر و نگهداری سیستم
آداپتورها یک راه حل انتقال رابط برای نگهداری و ارتقاء تجهیزات ارائه می دهند. هنگامی که استانداردهای رابط برای تجهیزات قدیمی به روز می شوند، آداپتورها سازگاری بین تجهیزات قدیمی و جدید را بدون جایگزینی کل سیستم امکان پذیر می کنند و هزینه های مقاوم سازی را به میزان قابل توجهی کاهش می دهند. به عنوان مثال، در طول ارتقا از ایستگاه های پایه 4G به 5G، آداپتورهای N-to-7/16 به طور گسترده ای برای حفظ سازگاری با سیستم های تغذیه کننده موجود استفاده می شوند.

کیفیت سیگنال بهینه شده
آداپتورهای با کارایی بالا از ویژگی های طراحی تخصصی برای بهبود یکپارچگی سیگنال استفاده می کنند:
ساختار تبدیل امپدانس پلکانی باند فرکانس کاری را گسترش می دهد
ماده گرادیان ثابت دی الکتریک بازتاب رابط را کاهش می دهد
فیلتر داخلی تداخل در باندهای فرکانسی خاص را سرکوب می کند
آب بندی الکترومغناطیسی عملکرد EMC را افزایش می دهد.

آداپتورهای کواکسیال RF در زمینه های مختلف به شرح زیر استفاده می شوند:
(1). ارتباطات
ایستگاه پایه و اتصال آنتن: برای تطبیق کابل های RF با رابط های مختلف برای اطمینان از کیفیت انتقال سیگنال استفاده می شود.
فیبر نوری و تبدیل RF: تطبیق رابط سیگنال های نوری و سیگنال های RF در سیستم های ارتباطی ترکیبی را درک کنید.
ارتباطات ماهواره ای: تجهیزات ایستگاه زمینی ماهواره و آنتن ها را برای اطمینان از انتقال کم تلفات سیگنال های فرکانس بالا متصل کنید.
(2). تست و اندازه گیری
تحلیلگر شبکه: با پورت های آزمایشی با رابط های مختلف، مانند نوع N به SMA سازگار می شود.
آنالایزر طیف: پروب ها یا آنتن هایی با مشخصات مختلف را برای گسترش محدوده آزمایش وصل کنید.
مولد سیگنال: پورت های خروجی را با دستگاه تحت آزمایش مطابقت دهید تا از دست دادن بازتاب کاهش یابد.
(3). هوافضا و دفاع
سیستم رادار: برای اطمینان از یکپارچگی سیگنال، با اجزای RF باندهای فرکانس مختلف سازگار می شود.
تجهیزات ارتباطی نظامی: تبدیل سریع رابط را در رادیوهای میدانی و سیستم‌های جنگ الکترونیک انجام دهید.
سامانه های ماهواره ای و موشکی: برای انتقال سیگنال با فرکانس بالا و سازگاری با محیط های سخت استفاده می شود.
(4). تجهیزات پزشکی
سیم پیچ فرکانس رادیویی MRI: سیم پیچ را به سیستم تصویربرداری متصل می کند تا ثبات سیگنال فرکانس بالا را تضمین کند.
تجهیزات فرسایشی RF: پروب درمان را با میزبان سازگار می کند تا از کارایی انتقال انرژی اطمینان حاصل شود.
(5). الکترونیک خودرو
رادار روی خودرو (رادار موج میلی متری): با ماژول های رادار 77 گیگاهرتز/79 گیگاهرتز و تجهیزات آزمایشی سازگار می شود.
Vehicle to Everything (V2X): آنتن را به ماژول ارتباطی متصل می کند تا از انتقال سیگنال 5G/C-V2X پشتیبانی کند.
(6). صدا و سیما و تلویزیون
فرستنده RF: فیدرها و تقویت کننده ها را با رابط های مختلف مطابقت می دهد.
دریافت تلویزیون ماهواره ای: رابط بین LNB و گیرنده (مانند نوع F را به نوع N تبدیل می کند).
(7). صنعت و اینترنت اشیا
سیستم RFID: خواننده و آنتن را برای بهینه سازی عملکرد شناسایی فرکانس رادیویی متصل می کند.
شبکه حسگر بی سیم: با ماژول های ارتباطی با باندهای فرکانسی مختلف مانند LoRa و ZigBee سازگار می شود.
(8). تحقیق و آموزش علمی
آزمایش‌های فرکانس رادیویی آزمایشگاهی: تجهیزات آزمایشی مختلف مانند اسیلوسکوپ‌ها و منابع سیگنال را به صورت انعطاف‌پذیر وصل کنید. نمایش آموزش: به دانش آموزان کمک می کند تا اصول تطبیق رابط RF و انتقال سیگنال را درک کنند.

3. خطاهای رایج آداپتورهای کواکسیال RF
آداپتورهای کواکسیال RF، به عنوان اتصال دهنده های کلیدی در انتقال سیگنال RF، به طور گسترده در ارتباطات، آزمایش و اندازه گیری، هوا فضا، تجهیزات پزشکی و سایر زمینه ها استفاده می شوند. عملکرد آنها مستقیماً بر کیفیت انتقال سیگنال و پایداری سیستم تأثیر می گذارد. با این حال، با استفاده طولانی مدت یا عملکرد نامناسب، آداپتورها می توانند خطاهای مختلفی ایجاد کنند که منجر به تضعیف سیگنال، انعکاس و حتی خرابی سیستم می شود. در زیر عیوب متداول آداپتور کواکسیال RF و علل آنها به همراه توصیه های پیشگیرانه و نگهداری مربوطه توضیح داده شده است.

خطاهای آداپتور کواکسیال RF به طور کلی می تواند به عنوان تماس ضعیف، آسیب مکانیکی، عدم تطابق امپدانس، تخریب عملکرد الکتریکی، خرابی مهر و موم، پاسخ فرکانس غیر طبیعی و افزایش بیش از حد دما طبقه بندی شود. این خطاها ممکن است به طور مستقل یا در ارتباط با یکدیگر رخ دهند و روی عملکرد آداپتور تأثیر بگذارند.

تماس ضعیف یکی از رایج ترین خطاها در آداپتورهای کواکسیال RF است. این خود را به صورت انتقال متناوب سیگنال، افزایش تلفات درج یا نسبت موج ایستاده بالا (VSWR) نشان می دهد. تماس ضعیف می تواند توسط عوامل مختلفی ایجاد شود که اکسیداسیون رابط رایج ترین است. کانکتورهای آداپتور معمولاً با روکش طلا یا نقره برای افزایش رسانایی و مقاومت در برابر خوردگی هستند. با این حال، قرار گرفتن طولانی‌مدت در معرض رطوبت، اسپری نمک یا آلودگی شیمیایی می‌تواند باعث سایش یا اکسیده شدن آبکاری شود و مقاومت تماسی را افزایش دهد. علاوه بر این، وصل کردن و جدا کردن مکرر از دوشاخه یا حمل و نقل خشن می تواند پین ها یا سوکت ها را تغییر شکل دهد و از اتصال ایمن جلوگیری کند. آداپتورهای رشته ای (مانند نوع N و SMA) که به درستی سفت نشده اند نیز می توانند منجر به انتقال سیگنال ناپایدار شوند. در موارد شدید، تماس ضعیف می تواند باعث ایجاد قوس و آسیب بیشتر به آداپتور یا دستگاه متصل شود.

آسیب مکانیکی یکی دیگر از خرابی های رایج است که به صورت ترک خوردگی محفظه ها، رزوه های کنده شده یا کانکتورهای تغییر شکل یافته ظاهر می شود. محفظه‌های آداپتور کواکسیال RF معمولاً از فلز (مانند برنج یا فولاد ضد زنگ) ساخته می‌شوند تا محافظ و استحکام مکانیکی خوبی داشته باشند، اما همچنان می‌توانند در اثر ضربه خارجی، گشتاور بیش از حد، یا استرس مکانیکی طولانی‌مدت آسیب ببینند. به عنوان مثال، اعمال گشتاور بیش از حد با آچار در حین نصب می تواند رزوه ها را از بین ببرد یا محفظه را تغییر شکل دهد و بر انتقال سیگنال تأثیر بگذارد. علاوه بر این، هادی مرکزی آداپتور شکننده است و در صورت عدم تراز در حین وصل و جدا کردن پریز، می تواند خم شود یا بشکند و عملکرد الکتریکی را به شدت تحت تاثیر قرار دهد. محیط های لرزش یا شوک (مانند کاربردهای خودرو و هوانوردی) خطر آسیب مکانیکی را افزایش می دهند، بنابراین آداپتورهای با قابلیت اطمینان بالا و اقدامات ضد شل شدن ضروری هستند.

عدم تطابق امپدانس یک نگرانی خاص در سیستم های RF است. اگر آداپتور با امپدانس سیستم مطابقت نداشته باشد، می تواند باعث بازتاب سیگنال، افزایش نسبت موج ایستاده (SWR) و حتی آسیب رساندن به فرستنده شود. سیستم های RF استاندارد معمولاً از امپدانس های 50 Ω یا 75 Ω استفاده می کنند. اختلاط آداپتورها با امپدانس های مختلف (مانند استفاده از آداپتور 50Ω در سیستم 75Ω) می تواند ناپیوستگی امپدانس قابل توجهی را ایجاد کند و باعث بازتاب سیگنال شود. علاوه بر این، انحرافات ابعادی در هادی های داخلی آداپتور یا مواد دی الکتریک نامرغوب می تواند باعث انحراف امپدانس از مقدار اسمی شود. به عنوان مثال، برخی از آداپتورهای ارزان قیمت ممکن است از مواد دی الکتریک غیر استاندارد با ثابت های دی الکتریک ناپایدار استفاده کنند که در نتیجه نوسانات امپدانس در طول انتقال سیگنال با فرکانس بالا ایجاد می شود. در کاربردهای فرکانس بالا مانند امواج میلی متری، دقت ساخت آداپتور برای تطبیق امپدانس بسیار مهم است. خطاهای ابعادی به کوچکی میکرون می تواند عملکرد را به میزان قابل توجهی کاهش دهد.

تخریب عملکرد الکتریکی یک خرابی پیشرونده است که می تواند در آداپتورهای کواکسیال RF در طول زمان رخ دهد. در درجه اول به صورت افزایش تلفات درج، تداخل نویز، یا پاسخ فرکانسی ناهموار ظاهر می شود. علل تخریب عملکرد الکتریکی عبارتند از: پیری دی الکتریک داخلی، آلودگی سطح هادی، یا اتصالات لحیم ضعیف. به عنوان مثال، پلی تترا فلوئورواتیلن (PTFE)، یک ماده دی الکتریک رایج برای آداپتورها، ویژگی های فرکانس بالا و مقاومت در برابر دما را ارائه می دهد. با این حال، می تواند در شرایط طولانی مدت در دمای بالا کهنه شود و باعث تغییر در ثابت دی الکتریک شود و در نتیجه بر انتقال سیگنال تأثیر بگذارد. علاوه بر این، گرد و غبار، روغن یا سایر آلاینده‌هایی که وارد آداپتور می‌شوند می‌توانند مقاومت تماسی را افزایش دهند یا خازن/القایی انگلی اضافی ایجاد کنند و بر سیگنال‌های فرکانس بالا تأثیر بگذارند. لحیم کاری ضعیف (مانند لحیم کاری شل بین هادی داخلی و کانکتور) همچنین می تواند باعث وقفه سیگنال یا ایجاد اعوجاج غیرخطی شود.

خرابی آب بندی در درجه اول آداپتورهای ضد آب و ضد گرد و غبار را تحت تأثیر قرار می دهد و به صورت نفوذ آب داخلی، خوردگی اسپری نمک یا عملکرد الکتریکی ضعیف ظاهر می شود. آداپتورهای مورد استفاده در تجهیزات ارتباطی در فضای باز، رادار خودرو یا تجهیزات الکترونیکی دریایی معمولاً به سطح خاصی از حفاظت نیاز دارند (مانند IP67). پیری، آسیب یا نصب نادرست حلقه آب بندی (مانند سفت نکردن مهره ضد آب) می تواند باعث نفوذ رطوبت یا اسپری نمک و خوردگی هادی داخلی یا مواد دی الکتریک شود. در نوسانات شدید دما، مواد آب بندی می توانند به دلیل انبساط و انقباض حرارتی خاصیت ارتجاعی خود را از دست بدهند و عملکرد آب بندی را کاهش دهند. خرابی آب بندی نه تنها بر عملکرد الکتریکی تأثیر می گذارد بلکه می تواند باعث اتصال کوتاه یا آسیب به تجهیزات شود. بنابراین، بازرسی منظم مهر و موم آداپتور در محیط های خشن ضروری است.

پاسخ فرکانس غیرعادی به آداپتوری اشاره دارد که تضعیف سیگنال قابل توجه یا تغییر رزونانس در باندهای فرکانسی خاص را تجربه می کند. آداپتورهای کواکسیال RF معمولاً برای باندهای فرکانسی خاص بهینه شده اند و استفاده خارج از محدوده فرکانس نامی آنها می تواند عملکرد را کاهش دهد. به عنوان مثال، یک آداپتور استاندارد SMA معمولاً برای 18 گیگاهرتز رتبه بندی می شود. با این حال، محدودیت‌های ساختاری ممکن است هنگام استفاده در باندهای موج میلی‌متری (مثلاً 40 گیگاهرتز) از دست دادن یا تشدید قابل توجهی را ایجاد کند. علاوه بر این، تغییر شکل داخلی آداپتور (مانند هادی مرکزی خم شده یا مواد دی الکتریک ناهموار) می تواند پارامترهای ظرفیت خازنی یا القایی توزیع شده آن را تغییر دهد و منجر به پاسخ فرکانسی غیرعادی شود. در سیستم های باند پهن یا فوق پهن باند، صاف بودن فرکانس آداپتور از اهمیت ویژه ای برخوردار است و مدل های با کارایی بالا برای اطمینان از یکپارچگی سیگنال ضروری هستند.

افزایش بیش از حد دما یک مشکل رایج در آداپتورها در کاربردهای پرقدرت است که به صورت یک محفظه گرم یا حتی گرم ظاهر می شود. در طول انتقال سیگنال RF، مقاومت تماس آداپتور و تلفات دی الکتریک به گرما تبدیل می شود. اتلاف گرما ناکافی یا بیش از توان نامی می تواند منجر به افزایش بیش از حد دما شود. به عنوان مثال، در فرستنده های پخش یا سیستم های رادار، آداپتورها باید سطوح توان متوسط ​​صدها وات یا حتی کیلووات را تحمل کنند. اگر تماس ضعیف باشد یا مواد رسانایی حرارتی ضعیفی داشته باشند (مانند یک پوشش فلزی با کیفیت پایین)، گرما می تواند جمع شده و به ساختار داخلی آسیب برساند. دمای بالای طولانی مدت همچنین می تواند پیری دی الکتریک و خرابی آب بندی را تسریع کند و طول عمر آداپتور را بیشتر کاهش دهد.

برای کاهش خرابی آداپتور کواکسیال RF می توان اقدامات پیشگیرانه و نگهداری زیر را انجام داد: ابتدا آداپتور را به درستی نصب کنید و کانکتور را مطابق با مشخصات گشتاور توصیه شده سازنده محکم کنید و از سفت شدن بیش از حد یا کم سفت شدن اجتناب کنید. دوم، به طور منظم وضعیت آداپتور را بررسی کنید، کانکتور را تمیز کنید (با استفاده از الکل مطلق)، و علائم اکسیداسیون یا سایش را بررسی کنید. سوم، از تطابق امپدانس اطمینان حاصل کنید و از مخلوط کردن آداپتورها یا کابل‌ها با امپدانس‌های مختلف خودداری کنید. چهارم، مدل های ضد آب و مقاوم در برابر خوردگی را برای محیط های بیرونی یا خشن انتخاب کنید و به طور مرتب مهر و موم ها را بررسی کنید. در نهایت، از اورکلاک کردن یا بیش از حد توان آداپتور خودداری کنید و درجه توان و محدوده فرکانسی را انتخاب کنید که مطابق با الزامات برنامه باشد.

به طور خلاصه، خرابی آداپتور کواکسیال RF شامل عوامل متعددی از جمله عوامل مکانیکی، الکتریکی و محیطی است. انتخاب مناسب، عملکرد استاندارد و تعمیر و نگهداری منظم می تواند عمر مفید آن را به میزان قابل توجهی افزایش دهد و پایداری سیستم را تضمین کند. در کاربردهایی با الزامات قابلیت اطمینان بالا (مانند ارتباطات هوافضا و نظامی)، انتخاب آداپتورهای با کیفیت بالا و ایجاد یک فرآیند تست دقیق برای اطمینان از عملکرد پایدار طولانی مدت توصیه می شود.

خلاصه جدولی خرابی های رایج آداپتور کواکسیال RF:

نکات تکمیلی:
توصیه های نگهداری پیشگیرانه:
ظاهر آداپتور و عملکرد الکتریکی را به طور منظم بررسی کنید (به عنوان مثال، نسبت موج ایستاده را با یک تحلیلگر شبکه آزمایش کنید).
در محیط های ارتعاشی از رزوه های ضد شل شدن یا مکانیسم های قفل (به عنوان مثال، رزوه معکوس SMA) استفاده کنید.
شبیه سازی حرارتی یا آزمایش افزایش دمای واقعی را قبل از کاربردهای پرقدرت انجام دهید.

ملاحظات انتخاب:
برای کاربردهای فرکانس بالا، آداپتورهای PTFE هوا-دی الکتریک یا کم تلفات ترجیح داده می شوند.
برای محیط‌های سخت (مانند کاربردهای نظامی و هوافضا)، آداپتورهایی با اتصالات روکش طلا و ساختار تماماً فولادی ضد زنگ انتخاب کنید.

4. چگونه عمر آداپتورهای کواکسیال RF را افزایش دهیم؟
افزایش طول عمر آداپتور کواکسیال RF مستلزم استفاده صحیح، تعمیر و نگهداری روزانه، مدیریت محیطی و موارد دیگر است. در زیر برخی از اقدامات کلیدی ذکر شده است:

(1). استفاده و عملکرد صحیح
از وصل و قطع مکرر پریز خودداری کنید: وصل و جدا کردن مکرر از پریز باعث سایش سطح تماس فلزی رابط می شود و منجر به عدم تطابق امپدانس یا از دست دادن سیگنال می شود. سعی کنید فقط در صورت لزوم اتصال را قطع کنید. کانکتور را تراز کنید و سفت کنید: اطمینان حاصل کنید که کانکتورهای نر و ماده قبل از چرخاندن و سفت شدن در یک راستا هستند تا از ناهماهنگی رزوه یا آسیب دیدگی رزوه جلوگیری شود. از گشتاور مناسب استفاده کنید: سفت شدن بیش از حد به رزوه ها آسیب می رساند و شل بودن بیش از حد باعث تماس ضعیف می شود. پس از سفت کردن دستی، می توانید از آچار گشتاور برای سفت کردن مطابق با مقدار توصیه شده سازنده استفاده کنید. با روشن کار نکنید: مطمئن شوید که دستگاه قبل از وصل کردن و جدا کردن برق خاموش است تا از تخلیه قوس به نقاط تماس آسیب نرساند.
(2). حفاظت فیزیکی
جلوگیری از تنش مکانیکی: از خم شدن، کشش یا نیروی جانبی وارد بر آداپتور بخصوص هنگام اتصال کابل ها خودداری کنید. برای کاهش استرس از آداپتورهای زاویه راست یا پشتیبانی کابل استفاده کنید. رابط را تمیز نگه دارید: هنگامی که از آن استفاده نمی کنید آن را با درپوش گرد و غبار بپوشانید تا از گرد و غبار، روغن یا اکسیداسیون جلوگیری شود. آنتی اکسیدان ها را می توان در محیط های مرطوب استفاده کرد. از افتادن یا برخورد خودداری کنید: ساختار داخلی آداپتور دقیق به راحتی در اثر ضربه آسیب می بیند، بنابراین با احتیاط از آن استفاده کنید.
(3). مدیریت محیط زیست
کنترل دما و رطوبت: دمای بالا اکسیداسیون فلز را تسریع می کند و رطوبت به راحتی می تواند باعث خوردگی شود. استفاده از آن در محیطی با دمای 30-10 درجه سانتیگراد و رطوبت کمتر از 60 درصد توصیه می شود. یک آداپتور مهر و موم شده را در شرایط شدید انتخاب کنید. ضد خوردگی و ضد گرد و غبار: آداپتورهای دارای رابط های طلایی یا فولادی ضد زنگ باید برای محیط های صنعتی یا بیرونی انتخاب شده و به طور مرتب تمیز شوند. (4). تعمیر و نگهداری منظم رابط را تمیز کنید: سطح تماس را با الکل بدون آب و یک پارچه بدون پرز پاک کنید. لکه های سرسخت را می توان با پاک کننده مخصوص پاک کرد. از استفاده از مواد ساینده خودداری کنید. سایش و آسیب را بررسی کنید: رابط را مرتباً از نظر خراش، زنگ زدگی یا تغییر شکل بررسی کنید، کیفیت سیگنال را آزمایش کنید و در صورت غیرعادی بودن آن را به موقع تعویض کنید. رزوه را روغن کاری کنید (اختیاری): برخی از آداپتورها را می توان با مقدار کمی گریس سیلیکونی روغن کاری کرد، اما مطمئن شوید که بر عملکرد الکتریکی تأثیر نمی گذارد.
(5). آداپتور مناسب را انتخاب کنید
مشخصات منطبق: اطمینان حاصل کنید که پارامترهایی مانند امپدانس (مانند 50Ω/75Ω)، محدوده فرکانس و ظرفیت توان، الزامات سیستم را برآورده می کنند تا از بارگذاری بیش از حد جلوگیری شود.
ترجیح دادن مواد با کیفیت بالا: رابط های روکش طلا نسبت به رابط های نیکل اندود در برابر خوردگی مقاوم تر هستند و مواد عایق PTFE عملکرد پایدارتری در فرکانس های بالا دارند.
(6). اقدامات احتیاطی ذخیره سازی
در جای خشک نگهداری شود: در صورت عدم استفاده برای مدت طولانی، آن را در کیسه ضد الکتریسیته ساکن قرار دهید و برای جلوگیری از قرار گرفتن در معرض هوا، ماده خشک کننده به آن اضافه کنید.
اجتناب از انباشته شدن: برای جلوگیری از فشرده شدن و تغییر شکل رابط، آزادانه ذخیره کنید.
(7). پیشنهادات دیگر
از کابل های آداپتور به جای وصل و جدا کردن مکرر استفاده کنید: اگر یک رابط نیاز به تعویض مکرر دارد، می توان از یک آداپتور ثابت کابل کوتاه برای کاهش سایش استفاده کرد.
کالیبراسیون و آزمایش منظم: هنگام استفاده از برنامه های کاربردی با فرکانس بالا، به طور منظم از یک تحلیلگر شبکه برای تشخیص کاهش عملکرد آداپتور استفاده کنید.

راهنمای تمیز کردن آداپتور کواکسیال RF 5
(1). آماده سازی قبل از تمیز کردن
ابزار مورد نیاز
پارچه بدون پرز یا سواب پنبه ای (مانند پارچه لنز، پارچه میکروفیبر)
الکل مطلق (99٪ ایزوپروپیل الکل IPA) یا پاک کننده الکترونیکی ویژه (مانند DeoxIT D5)
قوطی هوای فشرده یا دمنده هوا (برای حذف گرد و غبار)
برس نرم (مواد غیر فلزی، برای جلوگیری از خراشیدن)
دستکش ضد الکتریسیته ساکن (برای جلوگیری از تخلیه الکترواستاتیک از آسیب رساندن به اجزای حساس)
موارد احتیاط
عملکرد خاموش: مطمئن شوید که دستگاه قبل از تمیز کردن خاموش است تا از خطر اتصال کوتاه یا برق گرفتگی جلوگیری شود.
از حلال های خورنده اجتناب کنید: پاک کننده های حاوی کلر یا آمونیاک (مانند آب شیشه، WD-40) ممکن است به پوشش آسیب برساند.
عملکرد ملایم: برای جلوگیری از ساییدگی، از خراش شدید، به خصوص روی سطوح با روکش طلا اجتناب کنید.
(2). مراحل تمیز کردن
مرحله 1: حذف اولیه گرد و غبار
از هوای فشرده یا دمنده هوا برای از بین بردن گرد و غبار و زباله های روی سطح و رابط آداپتور استفاده کنید.
اگر ذرات سرسخت وجود دارد، از یک برس نرم استفاده کنید تا به آرامی آنها را جارو کنید (برای جلوگیری از خراشیدگی از برس های فلزی خودداری کنید).
مرحله 2: سطح تماس (نر/ماده) را تمیز کنید
مقدار کمی الکل بدون آب یا پاک کننده الکترونیکی را آغشته کنید (برای جلوگیری از نفوذ مایع به لایه عایق، به طور مستقیم اسپری نکنید).
به آرامی با یک پارچه بدون پرز یا سواب پنبه پاک کنید:
برای نخ های خارجی (نر): در جهت چرخش در امتداد نخ پاک کنید.
برای نخ های داخلی (ماده): از یک سواب پنبه ای برای تمیز کردن به صورت مارپیچ استفاده کنید تا از الیاف باقی مانده جلوگیری شود.
درمان لایه اکسید سرسخت:
برای اکسیداسیون جزئی می توان از پاک کننده DeoxIT استفاده کرد. پس از استفاده، اجازه دهید 1-2 دقیقه قبل از پاک کردن بماند.
اگر آداپتور به شدت اکسید شده یا خورده است، توصیه می شود آن را تعویض کنید. تمیز کردن اجباری ممکن است به آن آسیب بیشتری وارد کند.
مرحله 3: پوسته خارجی را تمیز کنید
پوسته آداپتور را با یک پارچه نخی الکلی پاک کنید تا روغن یا اثر انگشت پاک شود.
از ورود مایع به داخل آداپتورهای غیر مهر و موم شده جلوگیری کنید. مرحله 4: خشک کردن پس از تمیز کردن، اجازه دهید 5-10 دقیقه بماند تا مطمئن شوید که الکل کاملاً تبخیر شده است. هوای فشرده را می توان برای تسریع در خشک شدن استفاده کرد (دمای پایین برای جلوگیری از تراکم).
(3). بازرسی پس از تمیز کردن
بازرسی بصری: اطمینان حاصل کنید که الیاف باقیمانده، لکه یا خوردگی وجود ندارد.
تست برق (اختیاری):
از یک تحلیلگر شبکه یا مولتی متر برای بررسی مقاومت تماس و VSWR (نسبت موج ایستاده) برای اطمینان از عملکرد طبیعی استفاده کنید.
اگر سیگنال غیرعادی باشد (مانند افزایش تلفات درج)، ممکن است به دلیل تمیز کردن ناقص باشد یا آداپتور آسیب دیده باشد.
(4). توصیه های نگهداری روزانه
به طور منظم (هر 3-6 ماه یا بیشتر در محیط های پر گرد و غبار) تمیز کنید.
از کلاهک های گرد و غبار استفاده کنید: برای جلوگیری از گرد و غبار و اکسیداسیون، رابط را در صورت عدم استفاده بپوشانید.
از تماس مستقیم با رابط های فلزی خودداری کنید: نمک و گریس اثر انگشت باعث تسریع خوردگی می شود.
از کاغذ سنباده، برس های فلزی یا اجسام سخت برای خراشیدن استفاده نکنید.
از استفاده از روان کننده های سیلیکونی خودداری کنید (ممکن است سطح تماس را آلوده کرده و بر سیگنال های فرکانس بالا تأثیر بگذارد).
(5). رسیدگی به پرونده های خاص
آب دریا/محیط با رطوبت بالا: پس از تمیز کردن از آنتی اکسیدان استفاده کنید.
نخ گیر کرده: مقدار کمی پاک کننده تماسی اضافه کنید و به آرامی بچرخانید، آن را مجبور نکنید.

برگه دستورالعمل تمیز کردن آداپتور کواکسیال RF:

توصیه های نگهداری روزانه:

تمیز کردن مناسب آداپتورهای کواکسیال RF به طور قابل توجهی طول عمر آنها را افزایش می دهد و انتقال سیگنال پایدار را تضمین می کند. نکات کلیدی:
به آرامی با یک پارچه بدون پرز و الکل بدون آب تمیز کنید.
از حلال های ساینده و خراش با اجسام سخت اجتناب کنید.
پس از تمیز کردن، کاملا خشک کنید و عملکرد الکتریکی را بررسی کنید.

6. سوالات متداول آداپتور کواکسیال RF
(1). مفاهیم اساسی
Q1: آداپتور کواکسیال RF چیست؟
پاسخ: آداپتور کواکسیال RF یک وسیله تبدیلی است که برای اتصال کابل‌های کواکسیال یا دستگاه‌هایی با انواع رابط مختلف استفاده می‌شود و از تطابق امپدانس (مانند 50Ω یا 75Ω) در طول انتقال سیگنال و کاهش بازتاب و تلفات استفاده می‌شود.
Q2: انواع متداول آداپتورهای RF چیست؟
الف: انواع متداول عبارتند از:
بر اساس نوع رابط: SMA، نوع N، BNC، TNC، SMB، MCX و غیره.
بر اساس جنسیت: مرد (با سنجاق)، ماده (با جک).
بر اساس عملکرد: مستقیم، زاویه راست، تضعیف، جداسازی مستقیم و غیره.

(2). انتخاب و استفاده
Q3: چگونه یک آداپتور RF مناسب انتخاب کنیم؟
ج: عوامل زیر باید در نظر گرفته شود:
تطبیق امپدانس (50Ω یا 75Ω).
محدوده فرکانس (مانند آداپتورهای SMA معمولاً از 0-18 گیگاهرتز پشتیبانی می کنند، نوع N می تواند به بالای 18 گیگاهرتز برسد).
نوع رابط (مانند نوع SMA تا N). ظرفیت برق (آداپتور ویژه برای کاربردهای با توان بالا مورد نیاز است). مواد و آبکاری (رابط روکش طلا در برابر خوردگی مقاوم تر است، مواد عایق PTFE عملکرد فرکانس بالا بهتری دارند).

Q4: آیا می توان آداپتور را برای مدت طولانی به دستگاه وصل کرد؟
پاسخ: بله، اما لطفاً توجه داشته باشید: از وصل و قطع مکرر پریز برای ایجاد سایش خودداری کنید. توصیه می شود وضعیت اکسیداسیون را به طور مرتب در محیط های با رطوبت بالا یا خورنده بررسی کنید.

Q5: اگر آداپتور سفت یا شل نشده باشد، چه کاری باید انجام دهم؟
پاسخ: بررسی کنید که آیا رزوه ها در یک راستا قرار دارند تا از آسیب بین نخ ها جلوگیری شود. با توجه به مقدار توصیه شده سازنده (مانند 8-10 اینچ) از آچار گشتاور برای سفت کردن استفاده کنید. اگر ساییدگی نخ شدید باشد، آداپتور باید تعویض شود.

(3). نظافت و نگهداری
Q6: آیا آداپتور باید مرتباً تمیز شود؟ چند وقت یکبار؟ پاسخ: محیط کم گرد و غبار: هر 6-12 ماه یک بار تمیز کنید. گرد و غبار زیاد/محیط صنعتی: هر 1-3 ماه یکبار تمیز کنید. روش تمیز کردن: سطح تماس را با الکل بی آب (99٪ IPA) و یک پارچه بدون پرز پاک کنید.

Q7: چگونه با اکسیداسیون روی سطح تماس آداپتور مقابله کنیم؟
A: اکسیداسیون جزئی: با پاک کننده الکترونیکی مانند DeoxIT پاک کنید.
اکسیداسیون شدید: توصیه می شود آداپتور را تعویض کنید. تمیز کردن اجباری ممکن است به آن آسیب بیشتری وارد کند.

Q8: آیا می توان از WD-40 برای روانکاری رزوه های آداپتور استفاده کرد؟
ج: نه! WD-40 حاوی مواد خورنده است و ممکن است به پوشش آسیب برساند. در صورت نیاز به روانکاری، از گریس سیلیکونی مخصوص (مانند Dow Corning Molykote 44) استفاده کنید.

(4). عیب یابی
Q9: علت افزایش افت سیگنال ناشی از آداپتور چیست؟
پاسخ: تماس ضعیف: رابط اکسید شده یا سفت نشده است.
عدم تطابق امپدانس: استفاده از آداپتور با امپدانس اشتباه (مانند مخلوط کردن 50Ω و 75Ω).
آسیب مکانیکی: رابط تغییر شکل داده یا لایه عایق داخلی آسیب دیده است.

Q10: چگونه آزمایش کنیم که آیا آداپتور به درستی کار می کند؟
A: بازرسی بصری: مشاهده کنید که آیا رابط اکسید شده، تغییر شکل داده یا آلوده است.
تست مولتی متر: رسانایی بین دو سر را اندازه گیری کنید (مقاومت باید نزدیک به 0Ω باشد).
تست تحلیلگر شبکه: VSWR (نسبت موج ایستاده) را بررسی کنید. مقدار ایده آل باید ≤1.5 باشد.

Q11: آیا گرم شدن شدید آداپتور طبیعی است؟
A: کاربرد کم توان: گرمایش جزئی طبیعی است.
کاربرد توان بالا: اگر به طور غیرعادی گرم شود، ممکن است به دلیل تماس ضعیف یا اضافه بار برق باشد. باید مشخصات آداپتور را بررسی کنید.

(5). سوالات دیگر
Q12: آیا می توان مارک های مختلف آداپتورها را مخلوط کرد؟
پاسخ: بله، اما باید اطمینان حاصل کنید که:
نوع رابط، امپدانس و محدوده فرکانس مطابقت دارند.
آداپتورهای بی کیفیت ممکن است باعث کاهش سیگنال شوند. توصیه می شود مارک های شناخته شده را انتخاب کنید.

Q13: چرا برخی از آداپتورها "DC Block" علامت گذاری شده اند؟
پاسخ: آداپتور DC Block دارای یک ساختار خازن در داخل است که می تواند سیگنال های DC را مسدود کند و فقط به سیگنال های RF اجازه عبور دهد. برای محافظت از تجهیزات حساس در برابر ولتاژ DC استفاده می شود.

Q14: هنگام ذخیره آداپتور باید به چه نکاتی توجه کنم؟
پاسخ: در یک کیسه ضد الکتریسیته ساکن برای جلوگیری از رطوبت و گرد و غبار نگهداری کنید.
هنگامی که برای مدت طولانی استفاده نمی شود، آن را با یک کلاه گرد و غبار بپوشانید و یک ماده خشک کن قرار دهید.
