چگونه آداپتور کواکسیال RF مناسب را انتخاب کنیم؟

انتخاب درست آداپتور کواکسیال RF بسیار مهم است، زیرا یک گلوگاه سیگنال بالقوه است. یک انتخاب نامناسب می تواند به طور مستقیم بر عملکرد کل سیستم RF تأثیر بگذارد. در زیر راهنمای انتخاب آداپتور کواکسیال RF برای کمک به شما در انتخاب درست آمده است.

1. پارامترهای کلیدی الکتریکی (بنیاد عملکرد)
این پارامترها به طور مستقیم تعیین می کنند که آیا آداپتور می تواند فرکانس کاری و توان شما را پشتیبانی کند یا خیر.

فرکانس عملیاتی:
این نکته اصلی است! اطمینان از اینکه محدوده فرکانس مشخص شده آداپتور کواکسیال RF بالاترین فرکانس کاری سیستم شما را پوشش می دهد ضروری است.
انواع مختلف آداپتورهای کواکسیال RF دارای محدودیت فرکانس ذاتی خود هستند. برای مثال، نوع N معمولاً تا 11 گیگاهرتز، SMA تا 18 گیگاهرتز/26.5 گیگاهرتز، 3.5 میلی‌متر به 33 گیگاهرتز، 2.92 میلی‌متر (نوع K) به 40 گیگاهرتز و 2.4 میلی‌متر تا 50 گیگاهرتز می‌رسد.
اصل: محدودیت فرکانس آداپتور انتخابی باید بالاتر از بالاترین فرکانس کاری سیستم شما باشد.

امپدانس:
اکثریت قریب به اتفاق سیستم های RF 50 اهم هستند. برخی از تجهیزات تلویزیون و پخش ممکن است با سیستم های 75 اهم مواجه شوند.
مطمئن شوید که مطابقت دارد! هرگز از آداپتور 50 اهم در سیستم 75 اهم استفاده نکنید یا برعکس، زیرا باعث عدم تطابق شدید امپدانس و انعکاس سیگنال می شود.
نسبت موج ایستاده ولتاژ (VSWR): شاخص اصلی کیفیت تطبیق. یک VSWR نزدیکتر به 1:1 بهتر است، که نشان دهنده بازتاب کمتر و راندمان انتقال بالاتر است.
VSWR آداپتور با افزایش فرکانس خراب می شود. برای اطمینان از اینکه VSWR آن الزامات را در باند فرکانس کاری شما برآورده می کند (به عنوان مثال، < 1.25 در محدوده DC-18 گیگاهرتز) به دفترچه راهنمای محصول مراجعه کنید.

Insertion Loss: با عبور سیگنال از آداپتور، برق از دست می‌رود. مقدار کمتر بهتر است، به خصوص در کاربردهای با فرکانس بالا و توان بالا.

تلفات در درجه اول از هادی و مواد دی الکتریک منشاء می گیرد. تلفات معمولاً با فرکانس های بالاتر افزایش می یابد.
توان نامی: حداکثر میانگین و حداکثر توانی که آداپتور می تواند با خیال راحت تحمل کند.
توان متوسط ​​به اثرات حرارتی مربوط می شود. گرمای بیش از حد بالقوه آداپتور را در نظر بگیرید.
پیک توان مربوط به شکست دی الکتریک است و به ویژه در سیستم های پالس با توان بالا اهمیت دارد.
همیشه به حاشیه ها اجازه دهید! از آن با حداکثر توان استفاده نکنید.

2. ویژگی های مکانیکی و رابط (اتصال فیزیکی)
این برای نصب صحیح و مطمئن آداپتور کواکسیال RF در سیستم شما بسیار مهم است.
نوع رابط و قطبیت:

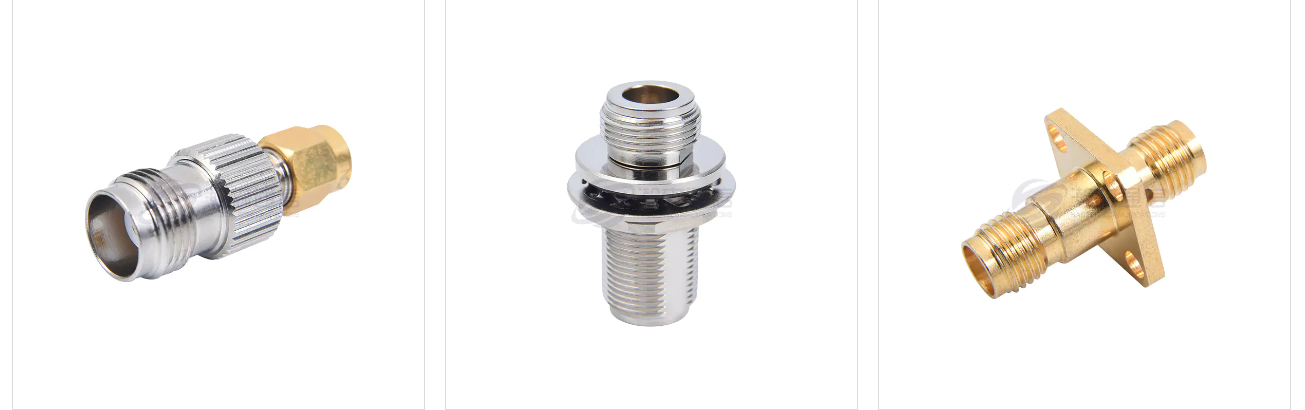

نوع: نوع رابط مورد نیاز خود را تعیین کنید، مانند SMA، N، BNC، TNC، 3.5mm، 2.92mm (K)، 2.4mm و غیره.
قطبیت: این جایی است که احتمال وقوع خطا بیشتر است!
رابط نر: دارای یک پین مرکزی/رزوه داخلی.
رابط زن: دارای سوراخ مرکزی/رزوه خارجی.
ترکیب اتصال: مشخص کنید که آیا به اتصال «مرد به مرد»، «مرد به زن» یا «زن به زن» نیاز دارید.

مواد اتصال دهنده و آبکاری:
مسکن: معمولاً برنج، فولاد ضد زنگ یا برنج با روکش نیکل. فولاد ضد زنگ استحکام و مقاومت بالاتری در برابر خوردگی دارد.
هادی مرکزی/نقطه تماس: معمولاً مس بریلیوم یا برنج با روکش طلا. آبکاری طلا رسانایی عالی، مقاومت در برابر اکسیداسیون و مقاومت در برابر تماس پایدار را فراهم می کند، که آن را به انتخابی ارجح برای اکثر کاربردها تبدیل می کند.
توجه: در کاربردهایی که نیاز به جفت گیری و جدا کردن مکرر از پریز دارند، سختی آبکاری و مقاومت سایشی مهم است.

مواد دی الکتریک: به طور معمول پلی تترا فلوئورواتیلن (PTFE/Teflon) خواص الکتریکی عالی (اتلاف کم)، مقاومت در برابر دمای بالا و پایداری شیمیایی را ارائه می دهد.
گشتاور مورد نیاز: بسیار مهم است! برای سفت کردن آداپتور از آچار گشتاور استفاده کنید.
سفت شدن بیش از حد به رزوه ها و مهر و موم ها آسیب می رساند و کانکتور را غیرقابل استفاده می کند.
سفت شدن کم باعث تماس ضعیف، ناپیوستگی امپدانس و نشت سیگنال می شود.

3. سناریوهای کاربردی و الزامات ویژه
بسته به محیط استفاده خاص شما، ممکن است عوامل زیر نیز در نظر گرفته شوند:
محیط استفاده:
آزمایشگاه / تحقیق و توسعه: عملکرد بالا و الزامات محدوده فرکانس ممکن است به آداپتورهای دقیق نیاز داشته باشد.

تست تولید: الزامات دوام و سازگاری بالا ممکن است به آداپتورهای صنعتی قوی با طول عمر جفت‌گیری و قطع برق نیاز داشته باشد.

در فضای باز/نظامی: ضد آب، ضد گرد و غبار، و مقاوم در برابر اسپری نمک مورد نیاز است. آداپتورهایی با درجه بندی IP و ساختار فولاد ضد زنگ را انتخاب کنید.

عمر جفت‌گیری و جدا کردن پریز: تعداد چرخه‌های جفت‌گیری و قطع برق که آداپتور می‌تواند قبل از کاهش عملکرد تحمل کند. آداپتورهای دقیق ممکن است فقط 500 چرخه دوام بیاورند، در حالی که آداپتورهای با کارایی بالا می توانند هزاران چرخه دوام بیاورند. با توجه به فرکانس کاری خود انتخاب کنید.

سازگاری فاز و دامنه: در سیستم های چند کاناله (مانند رادار آرایه فازی)، زمانی که آداپتورها به صورت جفت یا گروهی استفاده می شوند، لازم است که تغییرات فاز و دامنه هر آداپتور تا حد امکان سازگار باشد. در این مورد، یک آداپتور با دقت بالا با "تطبیق فاز" یا "سازگاری عملکرد" ​​مورد نیاز است.
