آداپتور RF در مقابل اتصال RF: تفاوت چیست

آداپتور RF در مقابل اتصال RF: تفاوت اصلی

یک کانکتور RF یک کابل یا پورت تجهیزات را برای تکمیل یک مسیر سیگنال خاتمه می دهد، در حالی که یک آداپتور کواکسیال RF دو کانکتور از انواع مختلف، جنسیت یا استانداردهای رابط را بدون کابلی که بین آنها اجرا می شود به هم متصل می کند. به طور خلاصه، یک کانکتور به یک مسیر سیگنال پایان می دهد و یک آداپتور کواکسیال عدم تطابق بین دو کانکتور موجود را برطرف می کند.

این تمایز زمانی بیشترین اهمیت را دارد که یک پروژه شامل سخت افزار ترکیبی باشد. یک میز تست ممکن است از پورت های SMA روی تجهیزات اندازه گیری جفت شده با کابل نوع N در دستگاه تحت آزمایش استفاده کند، و یک آداپتور کواکسیال RF چیزی است که این شکاف را بدون بازسازی هر یک از کابل ها می بندد. از سوی دیگر، کانکتورها در مرحله طراحی انتخاب می شوند تا از همان ابتدا با کابل، پورت یا سبک نصب خاص مطابقت داشته باشند.

شاخص استفاده گویا از 100 در بخش‌های معمولی که به آداپتورها و کانکتورهای کواکسیال RF متکی هستند

کاری که یک کانکتور RF در یک مسیر سیگنال انجام می دهد

یک کانکتور RF به انتهای کابل یا مستقیماً به درگاه تجهیزات متصل می شود و پیوند فیزیکی و الکتریکی را تشکیل می دهد که سیگنال را با حداقل تلفات حرکت می دهد. سری‌های متداول شامل BNC، TNC، N-Type، SMA و 7/16 DIN هستند که هر کدام حول یک اندازه پین خاص، الگوی نخ و رتبه‌بندی امپدانس مانند استاندارد آداپتور کواکسیال 50 اهم rf که در اکثر تجهیزات ارتباطی و آزمایشی استفاده می‌شود، ساخته شده‌اند.

چرا سری های رابط قابل تعویض نیستند؟

هر سری کانکتور با مشخصات مکانیکی و الکتریکی ثابت ساخته شده است، به این معنی که یک پورت SMA نمی تواند مستقیماً با انتهای کابل N-Type بدون آداپتور در بین آن جفت شود. محدوده فرکانس یکی از واضح‌ترین تفاوت‌ها بین سری‌ها است، زیرا هندسه‌های پین کوچک‌تر معمولاً سیگنال‌های فرکانس بالاتر را با تلفات کمتر پشتیبانی می‌کنند.

محدوده فرکانس بالایی تقریبی بر حسب گیگاهرتز برای سری اتصال دهنده های رایج مورد استفاده در سیستم های RF

کاری که آداپتور کواکسیال RF متفاوت انجام می دهد

یک آداپتور کواکسیال RF یک قطعه کوتاه و بدون کابل است که برای اتصال دو رابط اتصال ناهمخوان ساخته شده است. ممکن است یک سری رابط را به دیگری تبدیل کند، جنسیت را از مذکر به زن تغییر دهد، یا یک رابط مستقیم را به فرمت مونت با زاویه راست یا فلنج تغییر دهد. آداپتور کواکسیال معمولاً سریع‌ترین راه برای رفع عدم تطابق رابط کشف شده در حین نصب یا آزمایش، از آنجایی که کابل خودش را حمل نمی‌کند.

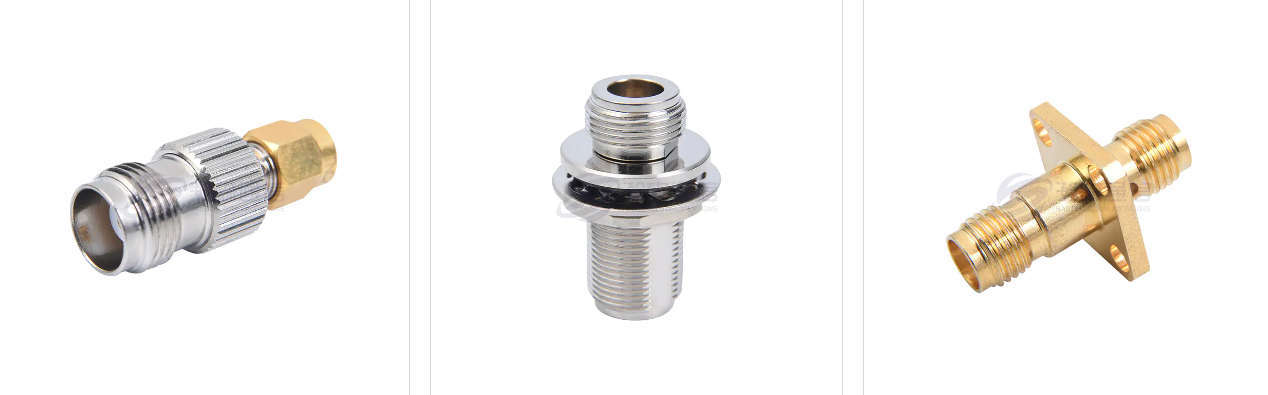

تنظیمات آداپتور معمولی

آداپتورهای تبدیل سری که یک استاندارد اتصال را به دیگری تغییر می دهند، مانند N-Type به SMA
آداپتورهای تغییر جنسیت که مرد به زن یا زن به زن را برای یک سری مشخص تغییر می‌دهند
آداپتورهای زاویه راست که مسیریابی کابل را در محفظه های تجهیزات تنگ هدایت می کنند
سبک‌های آداپتور کواکسیال نصب فلنجی که مستقیماً روی پانل تجهیزات برای یک نقطه اتصال ثابت پیچ می‌شوند

خریدارانی که روی خطوط تغذیه آنتن کار می‌کنند، اغلب یک آداپتور کواکسیال RF را برای سیستم‌های آنتن مشخص می‌کنند که در آن اتصال پانل ثابت نیاز به یک استاندارد کابل جداگانه دارد، در حالی که محیط‌های آزمایشگاهی اغلب برای تجهیزات تست مایکروویو آداپتور RF را درخواست می‌کنند که دقت و تلفات کم درج هر دو مهم است.

پیکربندی و کاربرد آداپتور کواکسیال RF مرد به زن

جنسیت کانکتور به این اشاره دارد که آیا یک کانکتور دارای یک پین مرکزی آشکار است که به عنوان مرد شناخته می شود یا یک سوکت گیرنده به نام زن. الف آداپتور کواکسیال RF نر به زن جنسیت یک سر اتصال را بدون نیاز به کابل جدید معکوس می کند، که آن را به یکی از انواع آداپتورهای درخواستی در کار نصب و تعمیر تبدیل می کند.

وقتی یک آداپتور تغییر جنسیت یک عدم تطابق را حل می کند

این پیکربندی اغلب زمانی ظاهر می‌شود که دو کابل هر دو به کانکتورهای نر ختم می‌شوند و نیاز به اتصال مستقیم دارند، یا زمانی که جنسیت کابل با پورت تجهیزاتی که باید به آن متصل شود مطابقت ندارد. به جای تعویض مجموعه کابل، یک تکنسین می تواند یک آداپتور کوچک را وارد کرده و اتصال را در محل تکمیل کند.

فرمت‌های معمول آداپتور کواکسیال RF نر به ماده و جایی که هر کدام معمولاً در آن اعمال می‌شوند
قالب	تغییر رابط	برنامه معمولی
راست مرد به زن	همون سریال فقط جنسیت	اتصال دو کابل انتهایی نر
زاویه راست مرد به زن	همان سری، جنسیت و زاویه	محفظه های محکم با فاصله کابل محدود
کراس سری مرد به زن	ترکیب سریال و جنسیت	تجهیزات ترکیبی بر اساس استانداردهای مختلف ساخته می شوند

برای مقایسه تفاوت یک آداپتور کواکسیال RF با یک کانکتور و یک مجموعه کابل کامل در کیفیت های عملی، نمودار رادار زیر هر سه را در تداوم مسیر سیگنال، انعطاف پذیری رابط، سادگی نصب، دوام مکانیکی و پوشش محدوده فرکانس نشان می دهد.

مقیاس مقایسه صفر تا ده برای کانکتور RF، آداپتور کواکسیال RF و مونتاژ کابل در اولویت های رایج

آداپتور 4 سوراخ فلنج: برنامه های نصب پانل

A آداپتور فلنج 4 سوراخ از چهار سوراخ نصب که در اطراف بدنه رابط چیده شده اند استفاده می کند تا بتوان آن را مستقیماً روی پانل تجهیزات یا دیوار پیچ کرد. این یک نقطه اتصال ثابت و مقاوم در برابر ارتعاش به جای اتصال کابل شناور آزاد ایجاد می کند، که در تجهیزاتی که حرکت منظم، تغییر دما یا قرار گرفتن در معرض فضای باز را مشاهده می کنند اهمیت دارد.

جایی که این سبک نصب معمولاً استفاده می شود

تجهیزات ایستگاه پایه، پانل‌های هوافضا و قفسه‌های تجهیزات آزمایشی معمولاً از یک آداپتور فلنجی با 4 سوراخ استفاده می‌کنند، زیرا الگوی پیچ، کانکتور را تحت چرخه‌های مکرر اتصال و قطع کابل در یک راستا نگه می‌دارد. فاصله پیچ ها در یک سری کانکتور مشخص استاندارد شده است، بنابراین می توان قبل از رسیدن سخت افزار به محل، برش های پانل را برنامه ریزی کرد. این سبک فلنج اغلب با رابط های N-Type و 7/16 DIN در ساخت ایستگاه های پایه، و با رابط های SMA یا TNC در پنل های تست و اندازه گیری کوچکتر جفت می شود.

برنامه ریزی یک برش پانل در اطراف آداپتور فلنج

ضخامت پانل و فاصله سوراخ پیچ هر دو باید قبل از نصب با مشخصات فلنج مطابقت داشته باشند، زیرا یک بریدگی نامتناسب می تواند باعث شود کانکتور در یک زاویه قرار بگیرد یا نتواند به طور کامل روی سطح پانل قرار گیرد. تایید این ابعاد با یک تامین کننده قبل از برش پانل از کار مجدد در برنامه زمانی نصب جلوگیری می کند.

مقایسه آداپتورهای کواکسیال RF، کانکتورهای RF و مجموعه کابل

این سه مولفه اغلب با هم گروه بندی می شوند، اگرچه هر کدام نقش مشخصی را در یک مسیر سیگنال ایفا می کنند. جدول زیر عملکرد اصلی و مورد استفاده معمولی آنها را نشان می دهد.

مقایسه کلی کانکتورهای RF، آداپتورهای کواکسیال RF و مجموعه‌های کابل در یک مسیر سیگنال معمولی
جزء	عملکرد اولیه	مورد استفاده معمولی	کابل مورد نیاز
کانکتور RF	یک کابل یا پورت را برای تکمیل یک مسیر سیگنال خاتمه می دهد	انتهای کابل، پورت های تجهیزات، پایانه های آنتن	مستقیماً پیوست شده است
آداپتور کواکسیال RF	دو نوع کانکتور نامتجانس را بدون کابل به هم متصل می کند	تبدیل رابط بین استانداردهای مختلف	خیر
مونتاژ کابل	سیگنالی را بین دو نقطه جدا از هم حمل می کند	مسیرهای طولانی و پیوندهای ایستگاه پایه	بله

نحوه انتخاب بین یک آداپتور و یک اتصال دهنده برای یک پروژه

بیشتر تصمیمات منبع یابی به این بستگی دارد که آیا عدم تطابق رابط از قبل وجود دارد یا اینکه آیا یک سیستم از ابتدا طراحی شده است. نکات زیر به تفکیک این دو موقعیت کمک می کند.

اگر کابل از قبل به یک نوع اتصال ختم می شود و تجهیزات از نوع دیگر استفاده می کنند، آداپتور کواکسیال RF مستقیماً آن شکاف را می بندد.
اگر یک مجموعه کابل جدید ساخته می شود، کانکتور باید از همان ابتدا به گونه ای انتخاب شود که با پورت تجهیزات مطابقت داشته باشد
برای تجهیزات نصب شده روی پانل، یک آداپتور فلنجی 4 سوراخ رابط را ثابت نگه می دارد در حالی که کابل ها قابل جدا شدن هستند.
برای کارهای فرکانس بالا مانند کاربرد آداپتور rf فرکانس بالا، تطبیق امپدانس و سری کانکتور بیشتر از تنظیمات تست فرکانس پایین تر اهمیت دارد.

فرکانس و امپدانس هنوز اول هستند

صرف نظر از اینکه جزء آداپتور یا اتصال دهنده باشد، امپدانس و رتبه فرکانس نقطه شروع هر انتخاب باقی می ماند. اکثر سیستم‌های ارتباطی و آزمایشی بر روی امپدانس 50 اهم استاندارد می‌شوند، بنابراین تأیید اینکه یک آداپتور RF برای تجهیزات تست مایکروویو یا یک آداپتور RF برای تجهیزات ارتباطی 5G با امپدانس بقیه سیستم مطابقت دارد، از انعکاس و از دست دادن سیگنال در مراحل بعدی جلوگیری می‌کند.

تامین منبع یک آداپتور کواکسیال RF از یک سازنده

خریدارانی که با تامین‌کننده آداپتور کواکسیال RF کار می‌کنند معمولاً به دنبال سری رابط‌های ثابت، جنسیت انعطاف‌پذیر و پیکربندی‌های نصب، و پشتیبانی از ساخت‌های خاص پروژه هستند. منبع یابی از یک سازنده آداپتور کواکسیال سفارشی rf به ویژه زمانی مفید می شود که یک پروژه به پیکربندی نیاز داشته باشد که خارج از فهرست های کاتالوگ استاندارد باشد، مانند یک الگوی پیچ فلنج خاص یا یک تبدیل سری غیر معمول.

Ningbo Hanson Communication Technology Co., Ltd. یک تولید کننده آداپتور کواکسیال RF زن به زن و کارخانه آداپتور فلنج 4 سوراخه چینی است که بیش از 30 سال تجربه در کانکتورها، آداپتورها و مجموعه های کابل کواکسیال RF دارد. این شرکت کارگاه ماشین‌کاری، کارگاه آبکاری و کارگاه مونتاژ خود را دارد که توسط شبکه‌ای از تامین‌کنندگان پایدار پشتیبانی می‌شود. محصولات اصلی شامل اتصالات کواکسیال RF، آداپتورها، مجموعه کابل های فرکانس بالا، و مجموعه کابل های کم مدولاسیون، در کنار ساخت های سفارشی شده برای نیازهای خاص پروژه می باشد. این محصولات کاربردهای هوافضا، ایستگاه های پایه ارتباطی و تجهیزات پزشکی را در میان سایر زمینه های فنی ارائه می کنند.

تقاضا برای آداپتورهای کواکسیال RF به جای ثابت ماندن در طول سال، به ویژه در حدود چرخه‌های استقرار زیرساخت 5G، فعالیت‌های ساخت شبکه را دنبال می‌کند. نمودار خطی زیر یک الگوی تقاضای کلی بر اساس جریان سفارش معمولی مرتبط با فعالیت اخیر گسترش شبکه را نشان می دهد.

شاخص تقاضای نسبی در طول دوازده ماه، منعکس کننده یک الگوی کلی مرتبط با فعالیت استقرار شبکه است

ملاحظات عملی هنگام تهیه آداپتورهای کواکسیال RF سفارشی

چند بررسی تمایل دارند تصمیمات منبع یابی را روانتر کنند، چه سفارش یک پیکربندی واحد باشد یا یک ترتیب عرضه مداوم.

1

سری کانکتورهای دقیق را در هر دو طرف رابط تأیید کنید، زیرا کانکتورهای بصری مشابه سری های مختلف به ندرت بدون آداپتور سازگار هستند.

2

مطابقت امپدانس در سراسر مسیر سیگنال کامل، حفظ یک آداپتور کواکسیال rf 50 اهم با تجهیزات ساخته شده با همان استاندارد جفت شده است.

3

جنسیت و سبک نصب را به وضوح مشخص کنید، به ویژه برای یک آداپتور فلنج 4 سوراخه که در آن الگوی پیچ و ضخامت پانل هر دو بر تناسب تأثیر می‌گذارند.

4

محدوده فرکانس مورد نظر را از قبل به اشتراک بگذارید، زیرا اجزایی که برای استفاده با فرکانس پایین رتبه بندی شده اند ممکن است در برنامه های آداپتور rf فرکانس بالا عملکرد خوبی نداشته باشند.

کار با یک تامین کننده در ساخت های سفارشی

اشتراک‌گذاری نقشه‌ها، نمونه‌های مرجع یا شماره‌های قطعه اتصال موجود در اوایل فرآیند منبع‌یابی به سازنده کمک می‌کند تا قبل از شروع تولید، سازگاری را تأیید کند، که احتمال ورود پیکربندی نامتناسب به سایت را کاهش می‌دهد.

سوالات متداول

تفاوت بین آداپتور RF و کانکتور RF چیست؟

یک آداپتور کواکسیال RF دو کانکتور نامتناسب را بدون کابل به هم متصل می کند، در حالی که یک کانکتور RF یک کابل یا پورت را برای تکمیل یک مسیر سیگنال قطع می کند.

آداپتور کواکسیال RF نر به ماده چه می کند

یک آداپتور کواکسیال RF نر به زن، جنسیت کانکتور را در یک سر اتصال معکوس می‌کند و به دو کابل انتهایی نر اجازه می‌دهد بدون مجموعه کابل جدید به یکدیگر متصل شوند.

آداپتور فلنج 4 سوراخ برای چه استفاده می شود؟

یک آداپتور فلنج 4 سوراخه با استفاده از چهار سوراخ نصب بر روی پانل تجهیزات پیچ می شود و یک نقطه اتصال ثابت برای ساخت ایستگاه های پایه و تجهیزات آزمایشی ایجاد می کند.

آیا آداپتورهای کواکسیال RF می توانند برای کاربردهای خاص سفارشی شوند

یک سازنده آداپتور کواکسیال rf سفارشی معمولاً می تواند سری، جنسیت و سبک نصب را بر اساس نقشه های پروژه یا نمونه های مرجع تنظیم کند.

تولیدکنندگان آداپتور کواکسیال RF معمولاً از چه مقدار سفارشی پشتیبانی می کنند

هنگام کار با یک سازنده آداپتور rf که خریداران چینی به آن اعتماد دارند، مقادیر سفارش اغلب بر اساس پیچیدگی قطعات و در دسترس بودن مواد برای هر پیکربندی تنظیم می شود.
