کانکتور مهر و موم شده هرمتیک چیست و چرا اهمیت دارد

پاسخ سریع: کانکتور مهر و موم شده هرمتیک چیست؟

A کانکتور مهر و موم شده هرمتیک یک اتصال دهنده است که با یک مهر و موم دائمی شیشه به فلز یا شیشه تف جوشی شده در اطراف تماس های آن ساخته شده است، که یک سد ضد گاز ایجاد می کند که از عبور رطوبت، گاز و آلاینده ها به محفظه مهر و موم شده جلوگیری می کند. این در الکترونیک با قابلیت اطمینان بالا اهمیت دارد زیرا سیستم هایی مانند تجهیزات هوافضا، ماهواره ها، ایستگاه های پایه ارتباطی، الکترونیک زیر دریا و دستگاه های پزشکی اغلب به حفظ جو داخلی پایدار بستگی دارند و حتی یک مسیر نشتی بسیار کوچک می تواند منجر به خوردگی، تخریب سیگنال یا خرابی کامل در طول عمر محصول شود.

در مرکز این روش آب بندی قرار دارد عایق آب بندی شده RF Glass Sintered یک بدنه عایق شیشه ای ذوب شده که هم پین تماس مرکزی را به صورت الکتریکی جدا می کند و هم مهر و موم فیزیکی را در برابر پوسته بیرونی ایجاد می کند. بخش‌های زیر نحوه کارکرد، محل استفاده و مقایسه آن با اتصالات استاندارد و غیرهرمتیک را توضیح می‌دهند.

یک اتصال دهنده هرمتیک به جای یک واشر الاستومری به یک شیشه ذوب شده یا آب بندی شیشه-سرامیک متکی است.
عایق عایق آب بندی شده RF Glass Sintered هم عایق الکتریکی و هم آب بندی ضد گاز را در یک جزء فراهم می کند.
کانکتورهای هرمتیک معمولاً برای محفظه های خلاء، تحت فشار یا محیطی مهر و موم شده مشخص می شوند.
کانکتورهای استاندارد معمولاً به مهر و موم های نرم تری متکی هستند که برای محیط های روزمره و غیر شدید مناسب تر هستند.

اتصال هرمتیکی مهر و موم شده چگونه کار می کند

در یک کانکتور معمولی مهر و موم شده هرمتیک، پین تماس مرکزی از یک عایق شیشه ای یا شیشه-سرامیکی عبور می کند که مستقیماً با استفاده از گرما در طول تولید به پوسته فلزی ذوب می شود. همانطور که شیشه سرد می شود، یک پیوند مداوم و بدون فضای خالی با پین و بدنه فلزی اطراف ایجاد می کند که اغلب به عنوان یک پیوند توصیف می شود. کانکتور مهر و موم شده شیشه به فلز ساخت و ساز برخلاف واشر لاستیکی یا سیلیکونی، این مهر و موم شیشه ای ذوب شده برای حفظ مهر و موم خود به فشردگی یا خاصیت ارتجاعی تکیه نمی کند، که یکی از دلایلی است که مهر و موم های هرمتیک تمایل دارند در طول دوره های خدمات طولانی و نوسانات دمایی گسترده مقاومت کنند.

از آنجایی که شیشه در یک ساختار متراکم و غیر متخلخل ذوب شده یا تحت حرارت کنترل شده ذوب می شود، عایق حاصل در برابر نفوذ گاز و رطوبت بسیار موثرتر از عایق پلیمری معمولی مورد استفاده در اتصالات استاندارد مقاومت می کند. این فرآیند پخت همچنین به همین دلیل است که صنعت اغلب به این جزء به عنوان عایق آب بندی شده با شیشه RF اشاره می کند، زمانی که به طور خاص در داخل کانکتورهای هرمتیک کواکسیال RF استفاده می شود.

عناصر اصلی مکانیسم آب بندی

یک پوسته یا محفظه فلزی که مرز بیرونی مهر و موم را تشکیل می دهد
یک پین تماس مرکزی که از عایق شیشه ای عبور می کند
یک بدنه شیشه ای ذوب شده یا شیشه-سرامیک که پین را به پوسته می چسباند
اتصال جوش یا لحیم کاری که درج مهر و موم شده را به بدنه رابط یا دیواره محفظه متصل می کند

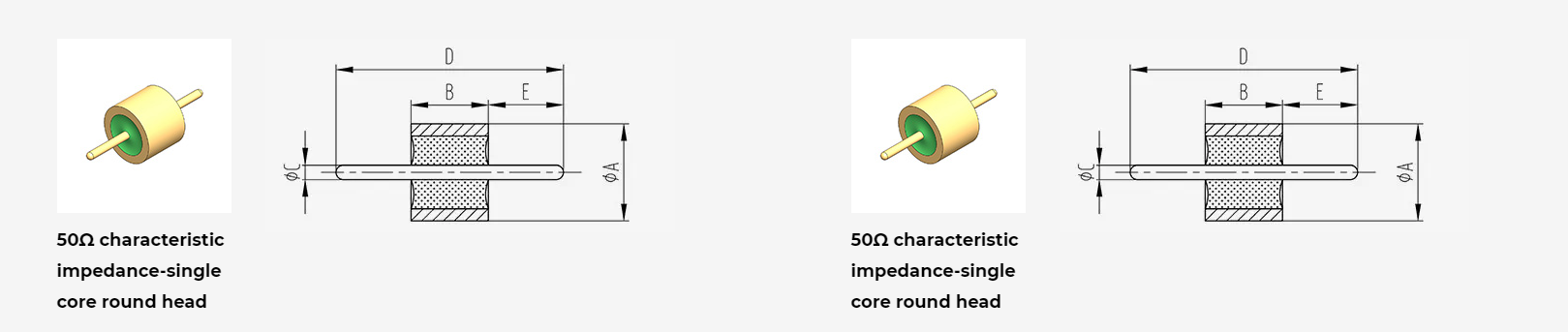

عایق آب بندی شده با شیشه RF چیست؟

یک عایق آب بندی شده RF Glass Sintered جزء شیشه ای ذوب شده در داخل یک رابط هرمتیک RF است که هادی مرکزی را از پوسته بیرونی جدا می کند و در عین حال مهر و موم ضد گاز را تشکیل می دهد. در طول تولید، پودر شیشه یا حلقه‌های شیشه‌ای از پیش ساخته شده در اطراف پین مرکزی در داخل پوسته رابط قرار می‌گیرند، سپس حرارت می‌دهند تا شیشه ذوب شود و به پین و پوسته ذوب شود و پس از سرد شدن، یک ساختار عایق و آب‌بندی جامد را تشکیل دهد.

از آنجایی که این جزء باید فاصله دی الکتریک کنترل شده را برای عملکرد فرکانس رادیویی حفظ کند و در عین حال مهر و موم هرمتیک را نیز نگه دارد، گاهی اوقات تحت شرایط مرتبط مانند کانکتور RF مهر و موم شده شیشه ای عایق یا به سادگی یک درج شیشه ای هرمتیک. هندسه عایق، ترکیب شیشه و قطر پین همگی بر کنترل امپدانس تأثیر می‌گذارند، به همین دلیل است که اجزای هرمتیک RF معمولاً به‌عنوان یک سیستم الکتریکی و مکانیکی منطبق طراحی و آزمایش می‌شوند تا به عنوان قطعات جداگانه.

چرا شیشه نسبت به سایر مواد عایق انتخاب می شود؟

شیشه هنگامی که به طور مناسب با فلز ذوب می شود، یک مهر و موم پیوسته و غیر متخلخل ایجاد می کند
شیشه خواص دی الکتریک پایدار را در طیف وسیعی از دما حفظ می کند
مهر و موم های شیشه به فلز به فشرده سازی متکی نیستند، بنابراین در طول زمان کمتر مستعد شل شدن مهر و موم هستند.
شیشه زینتر شده از کنترل ابعادی محکم مورد نیاز برای امپدانس RF سازگار پشتیبانی می کند

هرمتیک در مقابل رابط استاندارد: جدول مقایسه ویژگی ها

جدول زیر تفاوت های کلی بین کانکتورهای مهر و موم شده هرمتیک و کانکتورهای استاندارد غیرهرمتیک را نشان می دهد. عملکرد واقعی به طراحی خاص، مواد و آزمایش اعمال شده توسط سازنده بستگی دارد.

مقایسه کلی کانکتورهای معمولی مهر و موم شده و مشخصات کانکتور استاندارد.
ویژگی	کانکتور مهر و موم شده هرمتیک	رابط استاندارد
روش آب بندی	آب بند شیشه ای یا شیشه سرامیک ذوب شده	واشر الاستومری یا O-ring
مقاومت در برابر گاز و رطوبت	مهر و موم بسیار بالا و ضد گاز	متوسط، به وضعیت واشر بستگی دارد
سازگاری با خلاء	به خوبی برای محیط های خلاء مناسب است	محدود، مهر و موم ممکن است تحت خلاء تخریب شود
محدوده دما	عریض، پایدار در سراسر افراط	باریک تر، محدود به مواد واشر
برنامه های کاربردی معمولی	هوا فضا، ماهواره ها، دستگاه های پزشکی، ایستگاه های پایه RF	الکترونیک عمومی داخلی و سبک در فضای باز
پایداری دراز مدت مهر و موم	به طور کلی پایدار، بدون شل شدن فشار	می تواند با افزایش سن مواد واشر کاهش یابد

مقایسه عملکرد آب بندی

نمودار زیر مقایسه ای نسبی و گویا از کانکتورهای مهر و موم شده هرمتیک در برابر کانکتورهای استاندارد را در چهار فاکتور عملکردی که معمولاً مورد بحث قرار می گیرند، ارائه می دهد.

کانکتورهای مهر و موم شده هرمتیک معمولاً در هر چهار فاکتور امتیاز بالایی کسب می کنند، عمدتاً به این دلیل که آب بندی شیشه ذوب شده برای ضد گاز بودن به فشرده سازی مداوم بستگی ندارد. کانکتورهای استاندارد هنوز هم می توانند در تنظیمات همه منظوره عملکرد خوبی داشته باشند، اما عملکرد آب بندی آنها بیشتر با وضعیت واشر، گشتاور نصب و قرار گرفتن در معرض محیط در طول زمان مرتبط است.

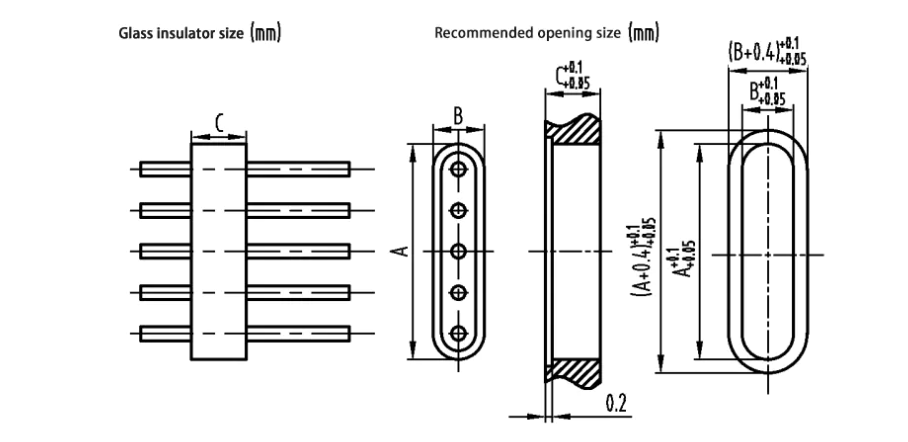

ساختار رابط هرمتیک توضیح داده شده است

تصویر زیر طرح کلی ساختاری یک کانکتور RF معمولی مهر و موم شده را نشان می دهد و نشان می دهد که پوسته بیرونی، مهر و موم شیشه و پین مرکزی چگونه به یکدیگر مرتبط هستند.

خواندن طرح اتصال هرمتیک

در این طرح، پوسته فلزی مرز بیرونی مجموعه مهر و موم شده را تشکیل می دهد، در حالی که مهر و موم متخلخل شیشه ای در داخل پوسته قرار می گیرد و مستقیماً به محفظه و پین تماس مرکزی متصل می شود. فلنج نصب به کانکتور اجازه می دهد تا به دیواره محفظه یا دیواره لحیم کاری جوش داده شود و انتهای جفت، رابط RF را برای اتصال مجموعه کابل فراهم می کند. این همان ترتیب اولیه ای است که در a کانکتور ورودی RF هرمتیک ، جایی که هدف عبور دادن سیگنال RF از روی یک دیوار مهر و موم شده بدون شکستن سد ضد گاز است.

جایی که از اتصال دهنده های مهر و موم شده هرمتیک استفاده می شود

کانکتورهای مهر و موم شده هرمتیک اغلب در سیستم هایی ظاهر می شوند که فضای داخلی کنترل شده، خلاء یا عمر طولانی بدون مراقبت لازم است. نمودار ستونی زیر یک الگوی استفاده عمومی و غیر دقیق را در بخش‌های رایج نشان می‌دهد.

یک کانکتور هرمتیک RF اغلب در سیستم‌های هوافضا و ماهواره‌ای مشخص می‌شود، جایی که اجزا باید از لرزش پرتاب، قرار گرفتن در معرض خلاء و چرخه حرارتی شدید بدون نقص عملکردی زنده بمانند. ایستگاه‌های پایه ارتباطی و زیرساخت‌های RF نیز برای محافظت از مسیرهای حساس RF در برابر نفوذ رطوبت در کابینت‌های فضای باز، به کانکتورهای هرمتیک متکی هستند، در حالی که تجهیزات پزشکی از اصول آب‌بندی مشابهی برای محافظت از لوازم الکترونیکی حساس داخل محفظه‌های بسته استفاده می‌کنند. سیستم‌های دفاعی و تجهیزات زیردریایی یا نفت و گاز، حوزه‌های کاربردی رایج را تکمیل می‌کنند، که هر دو به یکپارچگی طولانی‌مدت مهر و موم در محیط‌های پر تقاضا بستگی دارند.

ملاحظات عملکرد زیست محیطی و قابلیت اطمینان

افراط در دما یکی از رایج ترین عوامل تنش است که برای ارزیابی عملکرد آب بندی کانکتور استفاده می شود. نمودار خطی زیر یک روند کلی را نشان می دهد که چگونه عملکرد آب بندی تمایل به تغییر در یک محدوده دمای عملیاتی گسترده دارد.

یک کانکتور مهر و موم شده هرمتیکی تمایل به حفظ عملکرد نسبتاً پایدار در یک بازه وسیع از دمای عملیاتی دارد، زیرا آب بندی شیشه ای ذوب شده به بازیابی الاستیک مانند واشر لاستیکی وابسته نیست. کانکتورهای استاندارد می توانند در محدوده دمایی متوسط عملکرد خوبی داشته باشند، اما اغلب کاهش شدیدتری در عملکرد آب بندی نشان می دهند، زیرا شرایط به سمت افراط دما پیش می رود.

مقایسه چند عاملی

نمودار رادار زیر چندین فاکتور قابلیت اطمینان را به طور همزمان جمع آوری می کند، که مقاومت در برابر رطوبت، سازگاری خلاء، پایداری دما، مقاومت در برابر لرزش، قابلیت اطمینان طولانی مدت و ثبات سیگنال RF را با هم مقایسه می کند.

در بسیاری از این عوامل، کانکتورهای مهر و موم شده هرمتیک دارای مزیت هستند، به ویژه برای مقاومت در برابر رطوبت، سازگاری با خلاء و قابلیت اطمینان طولانی مدت. کانکتورهای استاندارد همچنان می‌توانند انتخاب معقولی برای محیط‌های کم‌تر تقاضا باشند، جایی که عملکرد آب‌بندی اضافی برای برنامه مورد نیاز نیست.

بررسی اجمالی فرآیند تولید

در حالی که مراحل دقیق فرآیند بسته به طراحی سازنده و کانکتور متفاوت است، اکثر مهر و موم های شیشه به فلز هرمتیک از یک توالی تقریباً مشابه در طول تولید پیروی می کنند.

پوسته فلزی، سنجاق مرکزی و مواد شیشه ای با تلورانس های لازم آماده و تمیز می شوند.
پودر شیشه، یک پیش‌فرم شیشه‌ای یا یک حلقه شیشه‌ای در اطراف پین داخل پوسته قرار می‌گیرد.
مجموعه در یک چرخه کوره کنترل شده گرم می شود تا زمانی که شیشه به پین و پوسته جوش بخورد.
مجموعه تحت شرایط کنترل شده برای کاهش تنش در رابط شیشه و فلز خنک می شود.
درج مهر و موم شده برای هرمتیک آزمایش می شود، معمولا با استفاده از روش تشخیص نشت هلیوم، همراه با بررسی عملکرد الکتریکی و RF.
درج هرمتیک تمام شده جوش داده می شود، لحیم کاری می شود، یا به شکل دیگری در کانکتور نهایی یا محفظه ورودی ادغام می شود.

این رویکرد کلی اعمال می‌شود که محصول نهایی یک رابط آب‌بندی شده شیشه‌ای به فلز برای یک ورودی اولیه باشد یا یک کانکتور هرمتیک سفارشی پیچیده‌تر که برای یک رابط RF خاص و پیکربندی نصب طراحی شده است.

چگونه یک کانکتور مهر و موم شده هرمتیک برای برنامه خود انتخاب کنید

مراحل زیر یک روش عملی برای نزدیک شدن به انتخاب کانکتور برای یک سیستم یا محفظه خاص را تشریح می کند.

محیط عملیاتی، از جمله محدوده دما، شرایط فشار، و اینکه آیا قرار گرفتن در معرض خلاء مورد انتظار است را شناسایی کنید.
الزامات عملکرد RF یا الکتریکی، از جمله امپدانس، محدوده فرکانس، و نوع سیگنال را تأیید کنید.
پیکربندی نصب مورد نیاز را مرور کنید، مانند ورودی دیواری، پایه پانل، یا بدنه اتصال درون خطی.
تعداد پین ها، فاصله تماس ها و اندازه پوسته را با سازنده صحبت کنید تا کانکتور را با فضای موجود مطابقت دهید.
در مورد روش‌های تست هرمتیک مورد استفاده در طول تولید، مانند تشخیص نشت هلیوم، بپرسید تا بفهمید چگونه عملکرد آب‌بندی تایید می‌شود.
در نظر بگیرید که آیا یک طراحی کانکتور هرمتیک سفارشی برای مطابقت با یک محفظه موجود یا یک رابط غیر معمول RF لازم است یا خیر.

درباره Ningbo Hanson Communication Technology Co., Ltd.

Ningbo Hanson Communication Technology Co., Ltd سازنده کانکتور مهر و موم شده هرمتیک مستقر در چین، متخصص در تولید، پردازش و تجارت قطعات ارتباطی. این شرکت بیش از 30 سال تجربه ترکیبی در کانکتورهای کواکسیال RF، آداپتورها و مجموعه‌های کابل دارد که توسط کارگاه ماشین‌کاری، کارگاه آبکاری و کارگاه مونتاژ، همراه با گروهی از تامین‌کنندگان معتبر پشتیبانی می‌شود.

محصولات اصلی شامل اتصالات کواکسیال RF، آداپتورها، مجموعه کابل های فرکانس بالا، و مجموعه کابل های کم مدولاسیون، در کنار قابلیت اختصاصی به عنوان تولید کننده عایق مهر و موم شده با شیشه متخلخل RF برای کاربردهای هرمتیک و ورودی RF می باشد. این شرکت همچنین خدمات طراحی کانکتور هرمتیک سفارشی را ارائه می دهد تا به مشتریان کمک کند نیازهای خاص نصب، پیکربندی پین و رابط RF را برآورده کنند. محصولات Ningbo Hanson Communication Technology Co., Ltd. در هوافضا، ایستگاه های پایه ارتباطی، تجهیزات پزشکی و سایر زمینه های با فناوری پیشرفته مورد استفاده قرار می گیرند که توسط یک تیم مهندسی متمرکز بر بهبود مستمر فرآیند پشتیبانی می شود.

سوالات متداول

سوالات متداول مهندسان و خریداران در مورد کانکتورهای مهر و موم شده هرمتیک.
Q1: کانکتور مهر و موم شده هرمتیک چیست؟ یک کانکتور مهر و موم شده هرمتیک یک رابط ساخته شده با یک شیشه ذوب شده یا مهر و موم شیشه-سرامیک در اطراف تماس های آن است که یک سد ضد گاز را تشکیل می دهد که از ورود رطوبت و گاز به داخل محفظه مهر و موم شده جلوگیری می کند.	Q2: اتصال هرمتیک چگونه کار می کند پین مرکزی از یک عایق شیشه ای عبور می کند که در طول ساخت به پوسته فلزی ذوب می شود و یک مهر و موم جامد و غیر متخلخل ایجاد می کند که برای ضد گاز بودن به فشرده سازی متکی نیست.
Q3: اتصالات هرمتیک برای چه مواردی استفاده می شود؟ آنها در کاربردهایی که نیاز به جو داخلی کنترل شده یا یکپارچگی مهر و موم طولانی مدت دارند، از جمله سیستم های هوافضا، ماهواره ها، ایستگاه های پایه ارتباطی و تجهیزات پزشکی استفاده می شوند.	Q4: چرا از کانکتورهای مهر و موم شده شیشه ای استفاده کنید کانکتورهای مهر و موم شده شیشه ای نسبت به طرح های مبتنی بر واشر در برابر نفوذ رطوبت و گاز به طور موثرتری مقاومت می کنند و تمایل به حفظ عملکرد پایدار در طیف وسیعی از دما دارند.
Q5: فناوری آب بندی شیشه به فلز چیست؟ آب بندی شیشه به فلز یک فرآیند تولیدی است که در آن شیشه تحت حرارت مستقیماً به یک پین و پوسته فلزی ذوب می شود و یک مهر و موم عایق دائمی و ضد گاز را تشکیل می دهد.	Q6: آب بندی هرمتیک RF چیست؟ آب بندی هرمتیک RF به آب بندی شیشه به فلز اشاره دارد که به طور خاص برای اتصالات کواکسیال RF اعمال می شود، جایی که عایق مهر و موم شده همچنین باید امپدانس کنترل شده را برای عملکرد سیگنال حفظ کند.
Q7: تفاوت بین کانکتورهای هرمتیک و استاندارد یک اتصال دهنده هرمتیک از یک مهر و موم شیشه ای ذوب شده برای عملکرد ضد گاز استفاده می کند، در حالی که یک رابط استاندارد معمولاً از یک واشر الاستومری استفاده می کند که برای محیط های همه منظوره مناسب تر است.	Q8: ورودی های هرمتیک چگونه تولید می شوند ورودی‌های هرمتیک با ذوب شیشه در اطراف یک پین مرکزی در داخل یک پوسته فلزی تحت حرارت کنترل‌شده و سپس آزمایش قطعه نهایی از نظر هرمتیک و عملکرد الکتریکی ساخته می‌شوند.
