چگونه بین آداپتورهای SMA، BNC، N، TNC و MMCX انتخاب کنیم؟

پاسخ سریع: کدام آداپتور RF را برای برنامه خود انتخاب کنید

پاسخ کوتاه این است: انتخاب کانکتور به محدوده فرکانس، کنترل توان، سرعت کوپلینگ و فضای پانل موجود بستگی دارد . SMA برای آزمایش و اندازه‌گیری با هدف عمومی تا 18 گیگاهرتز مناسب است، BNC مناسب میز تست فرکانس پایین و کار سیگنال ویدیویی با اتصال سریع است، نوع N وظیفه نیرو در فضای باز و ایستگاه پایه را پوشش می‌دهد، TNC کوپلینگ رزوه‌ای مقاوم در برابر لرزش را برای پلتفرم‌های موبایل و هوافضا اضافه می‌کند، و MMCX به فضاهای فشرده فضای داخلی متصل می‌شود.

یک آداپتور کواکسیال RF هر زمان که دو قطعه از تجهیزات یا دو مجموعه کابل از خانواده اتصال دهنده های مختلف، جنسیت های مختلف یا سبک های مختلف نصب استفاده می کنند، فاصله را پر می کند. یک آداپتور منفرد به جای جایگزینی یک مجموعه کابل یا یک ابزار اتصال دهنده، سازگاری را در چند ثانیه بازیابی می کند. بخش‌های زیر نحوه عملکرد هر خانواده کانکتور، نحوه استفاده از آداپتور کواکسیال RF نر به ماده و محل قرارگیری یک آداپتور فلنجی ۴ سوراخه در طراحی پایه پانل را پوشش می‌دهند.

چه آداپتور کواکسیال RF در واقع انجام می دهد

آداپتور کواکسیال RF بدنه اتصال کوتاه و سفت و سختی است که برای اتصال دو رابط کواکسیال استفاده می شود که در غیر این صورت مستقیماً با هم جفت نمی شوند. ممکن است جنسیت کانکتور را تغییر دهد، خانواده کانکتور را تغییر دهد، رابط امپدانس را تغییر دهد، یا به سادگی جهت کانکتور را از زاویه مستقیم به سمت راست گسترش دهد. از آنجایی که مسیر سیگنال از طریق یک آداپتور بسیار کوتاه است، یک آداپتور خوب ساخته شده در مقایسه با اجرای یک کابل جایگزین کامل، فقط مقدار کمی از دست دادن و انعکاس درج را اضافه می کند.

آداپتور کواکسیال RF نر به ماده متداول ترین پیکربندی است که مهندسان روی نیمکت یا کیت میدانی به آن دست می یابند، زیرا به کابل انتهایی نر اجازه می دهد به دستگاه انتهایی نر دیگر متصل شود یا به جک زنجیر اجازه می دهد کابل پایانه زن را بپذیرد، بدون نیاز به مجموعه کابل سفارشی ساخته شده برای سفارش. تغییر دهنده های جنسیت، مبدل های خانوادگی و آداپتورهای زاویه راست با هم بخش عمده ای از آداپتورهای مورد استفاده در آزمایشگاه های آزمایشی، تاسیسات مخابراتی و خطوط تولید را تشکیل می دهند.

مقایسه خانواده های اتصال دهنده SMA، BNC، N، TNC و MMCX

هر خانواده کانکتور حول تعادل متفاوتی از پوشش فرکانس، اندازه فیزیکی و روش جفت طراحی شده است. جدول زیر تفاوت های عملی را که مهندسان هنگام تعیین یک کانکتور یا یک آداپتور کواکسیال RF بین خانواده ها وزن می کنند، خلاصه می کند.

شکل 1: رتبه بندی فرکانس بالایی که معمولاً برای اتصال دهنده های درجه تجاری استاندارد ارجاع می شود. نسخه‌های دقیق رابط‌های N و SMA می‌توانند بیشتر گسترش پیدا کنند.

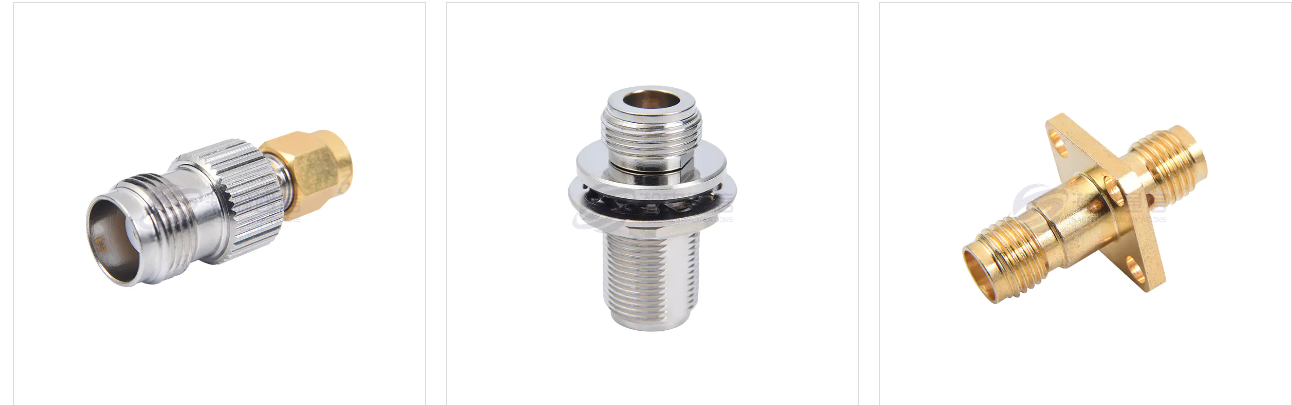

تبدیل آداپتور کواکسیال RF معمولی نر به ماده

اکثر کیت‌های میدانی و کشوهای آزمایشگاهی دارای مجموعه‌ای از آداپتورهای تبدیل هستند که اکثر موقعیت‌های عدم تطابق را پوشش می‌دهند. دانستن اینکه کدام ترکیب کدام مشکل را حل می کند باعث صرفه جویی در زمان می شود که کابل با پورت ابزار جفت نشود.

آداپتور SMA Female به SMA Male

این یک تغییر جنسیت خالص در همان خانواده کانکتور است که هر زمان که دو کابل انتهایی نر نیاز به اتصال داشته باشند یا هر زمان که یک جک ماده نیاز به ارائه رابط نر داشته باشد استفاده می شود. این یکی از آداپتورهای متداول در هر تنظیم تست مبتنی بر SMA است.

آداپتور SMA به BNC

یک آداپتور SMA به BNC به یک کابل SMA رزوه‌دار کوچک اجازه می‌دهد مستقیماً به تجهیزات رومیزی مجهز به پورت‌های BNC سرنیزه متصل شود، این نیاز رایج هنگام انتقال یک ماژول یا آنتن بی‌سیم تحت آزمایش بر روی ابزار آزمایشگاهی عمومی است.

آداپتور SMA به N

یک آداپتور SMA به N، تجهیزات فشرده SMA پایانه را به خطوط تغذیه آنتن نوع N یا سخت‌افزار ایستگاه پایه متصل می‌کند، که در هنگام اتصال تجهیزات آزمایشی دستی یا رومیزی به زیرساخت‌های بیرونی یک نیاز مکرر است.

آداپتور SMA به TNC

آداپتور SMA به TNC زمانی مفید است که دستگاهی با پورت TNC رشته‌ای که اغلب به دلیل مقاومت در برابر لرزش آن در وسایل نقلیه یا سکوهای هوابرد انتخاب می‌شود، نیاز به اتصال با کابل‌ها یا ماژول‌های آزمایشی SMA داشته باشد.

آداپتور SMA به MMCX

یک آداپتور SMA به MMCX، پیگتیل‌های فشرده داخلی MMCX را که در ماژول‌های GPS و بی‌سیم رایج است، به آنتن‌های خارجی با پایانه SMA یا کابل‌های آزمایشی بدون نیاز به لحیم کاری مجدد اتصال ماژول متصل می‌کند.

عملکرد فرکانس و رفتار از دست دادن درج

هر آداپتوری که در مسیر سیگنال قرار می‌گیرد مقدار کمی از دست دادن درج را اضافه می‌کند و این تلفات معمولاً با افزایش فرکانس افزایش می‌یابد. یک آداپتور دقیق به خوبی ساخته شده معمولاً کمتر از نیم دسی بل تلفات را حتی نزدیک به فرکانس بالای نامی خود اضافه می کند. ، اما رقم دقیق به شدت به هندسه رابط، کیفیت آبکاری و تناسب مکانیکی بین قطعات جفت بستگی دارد.

شکل 2: روند مرجع عمومی برای تلفات درج با افزایش فرکانس در یک آداپتور کواکسیال RF دقیق معمولی.

از دست دادن بازگشت از یک الگوی مرتبط پیروی می کند، زیرا ناپیوستگی های امپدانس در رابط جفت گیری به طور متناسب با کوتاه شدن طول موج مهم تر می شوند. این یکی از دلایلی است که کانکتورهای درجه دقیق تحمل مکانیکی محکم تری نسبت به قطعات تجاری درجه بندی شده برای همان فرکانس اسمی دارند.

تفاوت مدیریت نیرو در انواع کانکتورها

اندازه فیزیکی تقریباً به همان اندازه که محدوده فرکانس را درایو می کند، مدیریت نیرو را هدایت می کند، به همین دلیل است که بزرگترین کانکتور در این مقایسه، نوع N، بالاترین رتبه توان معمولی را نیز دارد. قطر پین مرکزی و فاصله دی الکتریک تعیین می کند که یک رابط چقدر جریان و ولتاژ می تواند داشته باشد قبل از اینکه گرم کردن یا قوس شدن به یک نگرانی تبدیل شود.

شکل 3: ارقام قدرت مرجع عمومی در یک نقطه فرکانس پایین ثابت. رتبه‌بندی‌های واقعی با افزایش فرکانس کاهش می‌یابند و بر اساس طراحی قطعه خاص تغییر می‌کنند.

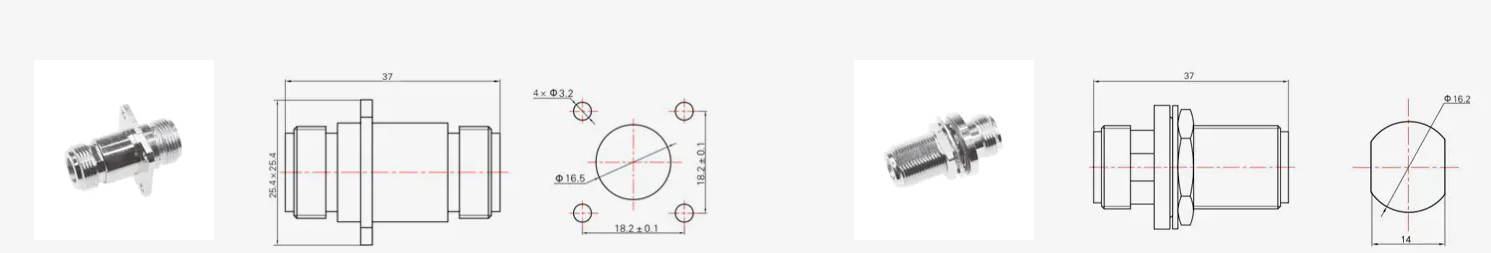

4 نصب آداپتور فلنج سوراخ و برنامه های کاربردی پانل

آداپتور فلنجی 4 سوراخه، یک آداپتور به سبک نصب پانل یا دیواره است که به جای یک مهره رزوه‌دار ساده، اطراف یک فلنج مربع یا مستطیل با چهار سوراخ پیچ ساخته شده است. این سبک نصب نقطه ثابت و مقاوم در برابر ارتعاش را در زمانی که یک اتصال دهنده نیاز به عبور از دیوار محفظه تجهیزات، کابینت ایستگاه پایه یا دیواره هواپیما دارد، می دهد.

چرا مهندسان یک پایه فلنج را بر روی مهره های دیواری انتخاب می کنند؟

یک کانکتور به سبک مهره دیواری به یک رزوه مرکزی و یک مهره قفل کننده تکیه دارد که برای محفظه های عمومی به خوبی کار می کند اما می تواند در چرخه های جفت گیری مکرر کمی بچرخد. یک آداپتور فلنجی با 4 سوراخ، بار مکانیکی را بین چهار بست توزیع می‌کند و بدنه رابط را در جای خود ثابت نگه می‌دارد و فشار روی تماس داخلی را در طول چرخه‌های مکرر اتصال و قطع کابل کاهش می‌دهد.

برنامه های کاربردی نصب فلنج معمولی

• پانل های ورودی ایستگاه پایه و کابینت تکرارکننده
• اتصالات پنل جلو و عقب تجهیزات را تست کنید
• اتصالات دیواره های هوافضا و دفاعی
• محفظه های تجهیزات پزشکی که به یک پورت ثابت و غیر چرخشی نیاز دارند

سبک‌های فلنج در اکثر خانواده‌های کانکتورها در دسترس هستند، بنابراین یک آداپتور فلنج ۴ سوراخه را می‌توان در رابط‌های SMA، نوع N یا TNC بسته به فرکانس و توان مورد نیاز پانل مورد استفاده، مشخص کرد.

مقایسه SMA، BNC و نوع N در میان عوامل انتخاب عملی

هنگامی که محدوده فرکانس به تنهایی تصمیم را حل نمی کند، مهندسان اغلب سرعت اتصال، دوام مکانیکی و فضای نصب موجود را با یکدیگر وزن می کنند. مقایسه زیر، نوع SMA، BNC و N را در پنج عامل عملی در مقیاس مرجع عمومی ردیف می‌کند.

شکل 4: مقایسه نسبی بین پنج عامل عملی در مقیاس مرجع مهندسی پنج نقطه ای عمومی.

BNC به دلیل عملکرد قفل سریع سرنیزه ای خود، امتیاز خوبی در سرعت اتصال کسب می کند، که مناسب تجهیزاتی است که مکرراً روی نیمکت متصل و جدا می شوند. نوع N آن سرعت اتصال را با قدرت بالاتر و مقاومت در برابر لرزش قوی تر معامله می کند، به همین دلیل است که گزینه استاندارد برای خطوط تغذیه آنتن در فضای باز باقی می ماند. SMA در این بین قرار دارد و پوشش فرکانس وسیع و ردپایی فشرده را به قیمت مدیریت توان کمتر ارائه می دهد.

ملاحظات مواد، آبکاری و مدولاسیون غیرفعال

جنس بدنه رابط و کیفیت آبکاری مستقیماً بر دوام مکانیکی و عملکرد الکتریکی تأثیر می گذارد. بدنه‌های برنجی با کنتاکت‌های مرکزی با روکش طلا یا نقره انتخاب رایج در آداپتورهای SMA، نوع N و TNC هستند، زیرا آبکاری طلا در برابر اکسیداسیون روی سطح تماس مقاومت می‌کند در حالی که برنج پایه‌ای پایدار برای چرخه‌های مکرر رزوه‌کاری فراهم می‌کند.

در ایستگاه های پایه مخابراتی و برنامه های تکرارکننده، عملکرد intermodulation غیرفعال به یک نگرانی خاص تبدیل می شود، زیرا یک اتصال مکانیکی ضعیف یا آبکاری ناسازگار می تواند محصولات intermodulation ناخواسته ای را ایجاد کند که با کانال های مجاور تداخل ایجاد می کند. سازندگانی که به این بخش خدمات می دهند معمولاً آداپتورهای تمام شده را روی یک آنالایزر درون مدولاسیون غیرفعال در کنار آنالایزرهای شبکه استاندارد پیش از ارسال قطعات به مشتری آزمایش می کنند.

بدنه های استیل ضد زنگ در مقابل برنج

بدنه‌های فولادی ضد زنگ مقاومت در برابر خوردگی را برای استقرار ساحلی یا دریایی و مکان‌های ایستگاه پایه در فضای باز که در معرض رطوبت و هوای نمک قرار دارند، افزایش می‌دهند، در حالی که بدنه‌های برنجی انتخاب استاندارد برای محیط‌های عمومی داخلی و آزمایشگاهی هستند که وزن و هزینه ماشین‌کاری بیشتر از مقاومت در برابر خوردگی شدید مهم است.

کار با یک سازنده یا تامین کننده آداپتور RF

انتخاب سازنده آداپتور RF مستلزم بررسی بیشتر از شماره قطعه در یک دیتاشیت است. قابلیت تست، سازگاری آبکاری، و توانایی پشتیبانی از درخواست‌های آداپتور RF سفارشی، همگی نشان می‌دهند که تامین‌کننده تا چه حد می‌تواند فرکانس، توان و نیازهای نصب پروژه خاص را برآورده کند.

Ningbo Hanson Communication Technology Co., Ltd. یکی از نمونه‌های کارخانه آداپتورهای RF است که کارگاه‌های ماشین‌کاری، آبکاری و مونتاژ خود را به جای برون‌سپاری مراحل تولید برای فروشندگان جداگانه، اداره می‌کند. این شرکت بر روی کانکتورهای کواکسیال RF، آداپتورها، مجموعه های کابل فرکانس بالا و مجموعه کابل های کم مدولاسیون متمرکز است و با شبکه ای از تامین کنندگان پایدار برای پشتیبانی از تولید داخلی خود کار می کند. محصولات این نوع تولیدکننده معمولاً در ایستگاه‌های پایه ارتباطی، تجهیزات هوافضا و محفظه‌های تجهیزات پزشکی استفاده می‌شوند، بخش‌هایی که عملکرد الکتریکی ثابت در هر قطعه ارسال‌شده به اندازه تناسب مکانیکی اهمیت دارد.

هنگام ارزیابی تامین‌کننده آداپتور RF، مهندسان معمولاً می‌پرسند که آیا کارخانه می‌تواند از برنامه‌های آداپتور RF OEM ساخته شده بر روی یک نقشه یا نمونه خاص پشتیبانی کند، آیا تجهیزات آزمایشی داخلی مانند یک تحلیلگر شبکه یا تستر بین مدولاسیون غیرفعال برای تأیید قطعه نهایی موجود است یا خیر، و چگونه تأمین‌کننده درخواست‌های آداپتور RF سفارشی را که خارج از پیکربندی کاتالوگ استاندارد است، رسیدگی می‌کند. تولیدکننده‌ای که کارگاه‌های ماشین‌کاری و آبکاری خود را اداره می‌کند، معمولاً در موقعیت بهتری قرار دارد تا تحمل‌های محکمی را در طول یک دوره کامل تولید داشته باشد تا تولیدی که کاملاً به پردازش خارجی متکی است.

بهترین روش‌های نصب و گشتاور برای آداپتورهای کواکسیال RF

تکنیک نصب صحیح هم از کیفیت سیگنال و هم از طول عمر کانکتور محافظت می کند و اغلب سایش زودرس کانکتورها به یکی از مراحل زیر در هنگام مونتاژ نادیده گرفته می شود.

1. قبل از اتصال هر آداپتور، رابط جفت را از نظر کثیفی، رطوبت یا نخ های آسیب دیده بررسی کنید.
2. قبل از رزوه کشی کانکتور را مستقیماً تراز کنید تا از رزوه کشیدن مهره کوپلینگ جلوگیری کنید.
3. ابتدا کانکتورهای رزوه ای را با دست محکم کنید، سپس یک آچار گشتاور مدرج را در جایی که نوع کانکتور مقدار گشتاور را مشخص می کند، اعمال کنید.
4. از پیچاندن خود کابل در حین سفت کردن خودداری کنید، زیرا گشتاور باید از طریق مهره کوپلینگ به جای روکش کابل منتقل شود.
5. برای جلوگیری از فشار مکانیکی مداوم بر روی رابط، وزن کابل را در نزدیکی کانکتور در تاسیسات ثابت پشتیبانی کنید.
6. آداپتورهای استفاده نشده را با درپوش های محافظ در محل نگهداری کنید تا سطوح تماس را عاری از گرد و غبار و رطوبت نگه دارید.

کانکتورهای سبک سرنیزه مانند BNC فقط به حرکت فشاری و پیچشی یک ربع دور نیاز دارند و اعمال فشار رزوه ای روی رابط سرنیزه می تواند به جای بهبود اتصال، به شکاف های قفل آسیب برساند.

سوالات متداول

• Q1: آداپتور کواکسیال RF چیست؟

  A: این یک بدنه اتصال کوتاه است که برای اتصال دو رابط کواکسیال استفاده می شود که از نظر جنسیت، خانواده کانکتور یا جهت گیری متفاوت هستند و به کابل ها و تجهیزات نامتناسب اجازه می دهد بدون مونتاژ کابل سفارشی متصل شوند.

• Q2: آداپتور کواکسیال RF نر به ماده برای چه استفاده می شود؟

  A: یک رابط نر را به یک رابط زن یا معکوس تبدیل می کند، که معمولاً برای اتصال دو کابل انتهایی نر یا دادن نقطه اتصال نر قابل استفاده به جک ماده استفاده می شود.

• Q3: آداپتور فلنج 4 سوراخ چیست؟

  A: این یک آداپتور نصب پانل با یک فلنج چهار پیچی به جای یک مهره رزوه ای است که یک نقطه ثابت و بدون چرخش را برای کاربردهای ورودی و ورودی محفظه ایجاد می کند.

• Q4: تفاوت بین کانکتورهای SMA و BNC چیست

  A: SMA از یک جفت رزوه ای کوچک استفاده می کند و محدوده فرکانس وسیع تری را پوشش می دهد، در حالی که BNC از یک قفل سرنیزه سریع استفاده می کند و در ابزارهای نیمکتی که در فرکانس های پایین کار می کنند رایج است.

• Q5: آیا می توانم یک کابل SMA را مستقیماً به یک آنتن نوع N وصل کنم؟

  پاسخ: نه به طور مستقیم، زیرا دو خانواده اتصال دهنده از نظر اندازه و رشته متفاوت هستند، اما یک آداپتور SMA به N دو رابط را بدون نیاز به مونتاژ کابل جدید پل می کند.

• Q6: آداپتور SMA به MMCX برای چیست؟

  پاسخ: یک پیگتیل جمع و جور MMCX را که در ماژول‌های GPS و بی‌سیم رایج است، به آنتن یا کابل آزمایشی SMA متصل می‌کند، بدون اینکه اتصال ماژول را دوباره لحیم کاری کند.

• Q7: آیا شما یک تولید کننده مستقیم یا یک شرکت تجاری هستید

  A: Ningbo Hanson Communication Technology Co., Ltd. کارگاه های ماشینکاری، آبکاری و مونتاژ خود را راه اندازی می کند و محصولات اتصال و آداپتور RF خود را تولید و عرضه می کند.

• Q8: چه محصولاتی می توانید ارائه دهید

  A: محصولات اصلی کانکتورهای کواکسیال RF، آداپتورهایی از جمله آداپتور کواکسیال RF نر به ماده و پیکربندی آداپتور فلنج 4 سوراخ، مجموعه کابل فرکانس بالا، و مجموعه کابل کم مدولاسیون هستند.

• Q9: آیا می توانید آداپتورهای RF سفارشی بسازید

  A: بله، آداپتور RF سفارشی و درخواست آداپتور RF OEM با توجه به نقشه ها یا نمونه های مشتری توسعه و تولید می شود.

• Q10: چگونه شرکت شما کیفیت محصول را تضمین می کند؟

  A: هر فرآیند تولید شامل بازرسی درون خطی است، و قطعات تمام شده از طریق یک فرآیند بازرسی کامل مطابق با نیازهای مشتری، پشتیبانی شده توسط تحلیلگر شبکه داخلی و تجهیزات تست intermodulation غیرفعال می‌روند.

• Q11: به طور عمده کالاهای خود را به کجا صادر می کنید

  پاسخ: محصولات به ده ها کشور از جمله ایالات متحده، آلمان، ژاپن، اسپانیا، ایتالیا، انگلستان، کره جنوبی، استرالیا و کانادا صادر می شود.

• Q12: چه مدت طول می کشد تا پس از ارسال یک استعلام، پاسخ دریافت کنید

  پاسخ: سؤالات معمولاً در عرض دوازده ساعت پس از دریافت پاسخ داده می شوند.
