تضعیف سیگنال کانکتور RF؟ علل و راه حل ها

در کاربردهایی مانند تجهیزات ارتباطی، سیستم‌های ایستگاه پایه، ابزارهای تست و ماژول‌های بی‌سیم، بسیاری از مهندسان با یک مشکل رایج مواجه می‌شوند: سیگنال به طور معمول در انتهای دستگاه تست می‌شود، اما پس از اتصال یک کانکتور RF به طور قابل‌توجهی ضعیف‌تر یا حتی ناپایدار می‌شود.

در بیشتر موارد، مشکل مربوط به خود تجهیزات نیست، بلکه به دلیل انتخاب، نصب یا استفاده نادرست از کانکتور RF است. در زیر، دلایل رایج کاهش قابل توجه سیگنال کانکتور RF را بر اساس تجربه مهندسی عملی، همراه با راه حل های مربوطه توضیح خواهیم داد.

1. چیست کانکتور RF تضعیف سیگنال؟
تضعیف سیگنال کانکتور RF، به بیان ساده، پدیده کاهش قدرت و کاهش کیفیت پس از عبور سیگنال از کانکتور است. این معمولاً به صورت کاهش قدرت سیگنال، کوتاه شدن فاصله ارتباطی، افزایش نرخ خطای بیت، اعوجاج شکل موج و کاهش پایداری سیستم ظاهر می شود. در سیستم های فرکانس بالا، این اثر تقویت می شود و به طور مستقیم بر عملکرد کل سیستم تأثیر می گذارد.

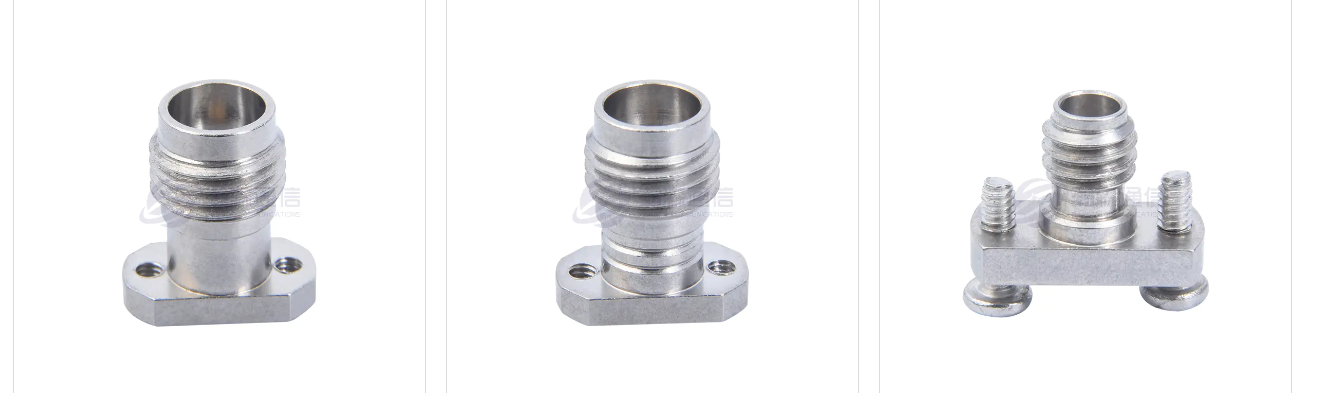

انتخاب نادرست اتصال دهنده منجر به تضعیف سیگنال می شود
بسیاری از پروژه ها، فرکانس و تطابق عملکرد اتصالات را در مرحله طراحی اولیه نادیده می گیرند. مدل های مختلف کانکتور RF محدوده فرکانس کاری را تعریف کرده اند. استفاده از یک رابط با مشخصات پایین تر در یک سیستم با فرکانس بالا به راحتی می تواند منجر به افزایش افت درج، عدم تطابق امپدانس و افزایش بازتاب سیگنال شود. علاوه بر این، استفاده از یک رابط 75 اهم در یک سیستم 50 اهم به طور قابل توجهی کاهش انعکاس را افزایش می دهد و در نتیجه کیفیت سیگنال را کاهش می دهد.

از دست دادن سیگنال به دلیل تماس ضعیف
کانکتورهای RF قطعاتی با دقت بالا هستند که نیازهای بسیار بالایی برای پایداری تماس دارند. اگر کانکتور به طور کامل وارد نشده باشد، رابط رزوه ای سفت نشده باشد، یا تماس پین مرکزی ناپایدار باشد، منجر به افزایش مقاومت تماس می شود. افزایش مقاومت تماس نه تنها از دست دادن سیگنال را افزایش می دهد، بلکه می تواند باعث گرمای بیش از حد و کاهش عملکرد طولانی مدت شود.

قرار دادن و کیفیت مواد بر انتقال سیگنال تأثیر می گذارد
مواد هادی داخلی و آبکاری سطح کانکتور تأثیر قابل توجهی در انتقال سیگنال دارند. کانکتورهای RF با کیفیت بالا معمولاً از مس با خلوص بالا استفاده می کنند و برای اطمینان از رسانایی و مقاومت در برابر اکسیداسیون با روکش طلا یا نقره روکش شده اند. استفاده از محصولات آبکاری پایین می تواند به راحتی منجر به اکسیداسیون سطح، سطوح تماس ناهموار و افزایش مقاومت شود که در نتیجه باعث افزایش فزاینده تلفات درج در استفاده طولانی مدت می شود.

فرکانس عملیاتی فراتر از محدوده طراحی رابط
هر کانکتور RF دارای حد اکثر فرکانس کاری تعریف شده است. استفاده از کانکتورها فراتر از فرکانس طراحی آنها می تواند منجر به عدم تطابق امپدانس، بدتر شدن تلفات برگشتی و اعوجاج سیگنال شود. این امر به ویژه در ارتباطات 5G، برنامه‌های کاربردی امواج میلی‌متری، و سیستم‌های آزمایش با دقت بالا صادق است، جایی که الزامات محدوده فرکانسی حتی بالاتر است و نیاز به مشخصات اتصال‌دهنده‌ای دارد که کاملاً با نیازهای سیستم مطابقت داشته باشد.

فرآیندهای نصب نامناسب باعث کاهش عملکرد می شود

فرآیند نصب کانکتورهای RF مستقیماً عملکرد سیگنال نهایی را تعیین می کند. مشکلات رایج عبارتند از گرمای بیش از حد در حین لحیم کاری که باعث آسیب عایق می شود، چین و چروک نامناسب که باعث ناپیوستگی محافظ می شود، و ابعاد غیر استاندارد سیم کشی که باعث ناهماهنگی هادی مرکزی می شود. این مسائل به ظاهر جزئی می توانند مستقیماً تداوم امپدانس را مختل کنند و منجر به از دست دادن سیگنال اضافی شوند.

2. چگونه تشخیص دهیم که آیا تضعیف سیگنال مربوط به کانکتور علت آن است؟
در اشکال زدایی واقعی، می توانید کانکتور را با یک رابط تأیید شده و واجد شرایط برای آزمایش مقایسه جایگزین کنید. اگر سیگنال به طور قابل توجهی بهبود یابد، می توان منبع مشکل را شناسایی کرد. یک تحلیلگر شبکه همچنین می تواند برای آزمایش پارامترهایی مانند افت درج، افت برگشتی و VSWR استفاده شود که به طور مستقیم وضعیت عملکرد کانکتور را منعکس می کند. علاوه بر این، بازرسی بصری رابط برای تغییر شکل، اکسیداسیون یا شل شدن نیز یک روش عیب‌یابی بسیار مؤثر است.
