نحوه صحیح نصب کانکتورهای کواکسیال RF: مراحل و تکنیک ها

کانکتورهای کواکسیال RF اجزای ضروری در سیستم های ارتباطی هستند که به طور گسترده در پخش، تلویزیون، ارتباطات بی سیم، رادار، ارتباطات ماهواره ای و سایر زمینه ها استفاده می شود. از این کانکتورها برای اتصال کابل های کواکسیال به تجهیزات استفاده می شود و کیفیت و پایداری انتقال سیگنال را تضمین می کند. نصب صحیح کانکتورهای کواکسیال RF نه تنها می تواند عملکرد کلی سیستم را بهبود بخشد بلکه طول عمر تجهیزات را نیز افزایش می دهد.

1. ساختار اساسی اتصالات کواکسیال RF
کانکتورهای کواکسیال RF معمولاً از قسمت های اصلی زیر تشکیل می شوند:
هادی مرکزی: بخش مرکزی که سیگنال را ارسال می کند، معمولاً از مس یا سایر مواد رسانا ساخته شده است.
لایه عایق: هادی مرکزی را از هادی بیرونی جدا می کند که معمولاً از پلی اتیلن یا سایر مواد با ثابت دی الکتریک بالا ساخته شده است.
هادی بیرونی: معمولاً سیم مسی یا فویل آلومینیومی بافته می شود که به عنوان سیم زمین برای انتقال جریان و محافظ در برابر تداخل الکترومغناطیسی خارجی عمل می کند.
اتصال دهنده و محفظه: اتصال و حفاظت فیزیکی را فراهم می کند که معمولاً از مواد فلزی (مانند برنج، فولاد ضد زنگ) ساخته می شود.

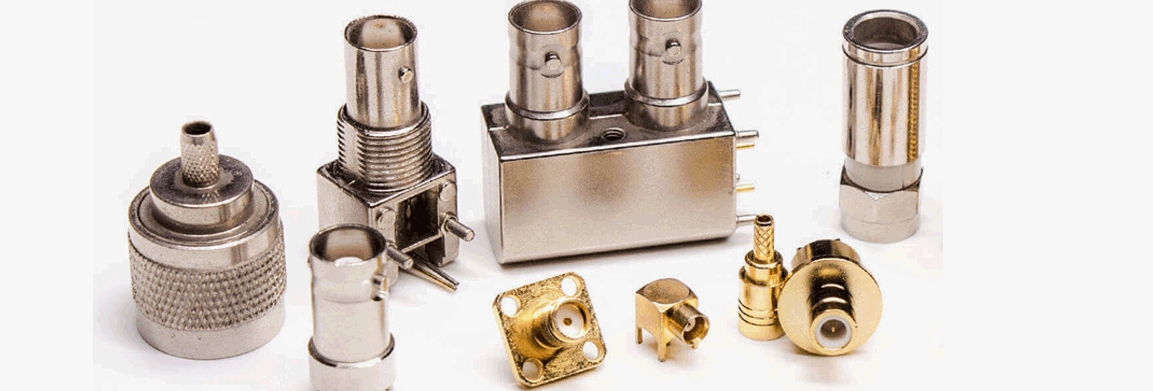

انواع مختلف کانکتورهای کواکسیال RF مانند BNC، SMA، TNC، نوع N و غیره ساختار کمی متفاوت دارند، اما اصول اولیه و مراحل نصب مشابه هستند.

2. مراحل نصب کانکتورهای کواکسیال RF
(1) ابزار و مواد را آماده کنید
قبل از نصب، مطمئن شوید که ابزار و مواد زیر را دارید:
کابل کواکسیال RF (مدل و طول مناسب را انتخاب کنید)
کانکتور RF (نوع کانکتور منطبق را انتخاب کنید، مانند BNC، SMA، و غیره)

ابزار کابل کشی: برای برداشتن لایه عایق بیرونی کابل استفاده می شود و هادی داخلی را در معرض دید قرار می دهد.
ابزار چین دار: برای اتصال ایمن کانکتور به کابل استفاده می شود.
چاقوی برقی، سیم کش: برای جدا کردن دقیق عایق بیرونی کابل استفاده می شود و هادی داخلی را آشکار می کند.

(2) عایق خارجی کابل را بردارید
از یک ابزار کابل کشی برای جدا کردن لایه عایق بیرونی کابل استفاده کنید و هادی بافته شده داخلی و مواد عایق را در معرض دید قرار دهید. برای جلوگیری از آسیب رساندن به هادی داخلی یا لایه عایق، به دقت در هنگام جداسازی دقت کنید. به طور معمول، طول سلب شده طول نصب اتصال دهنده است. لطفاً به الزامات اتصال خاص مورد استفاده برای طول دقیق مراجعه کنید. برداشتن لایه بافته بیرونی: به آرامی لایه بافته بیرونی کابل را با استفاده از یک ابزار جدا کرده و آن را به سمت بیرون تا کنید. این یک اتصال زمین خوب را تضمین می کند.
نمایاندن هادی مرکزی: عایق داخلی را با دقت با چاقو جدا کنید تا هادی مرکزی نمایان شود. طول بخش نوار شده به طور کلی به الزامات طراحی کانکتور بستگی دارد.

(3) قرار دادن کابل در کانکتور
کابل آماده شده را به ترمینال کانکتور وارد کنید. اطمینان حاصل کنید که هادی مرکزی به طور دقیق تراز شده و به طور کامل در سوراخ داخلی کانکتور قرار گرفته است و لایه بافته شده و هادی بیرونی در تماس محکم با پوشش بیرونی کانکتور هستند.
تراز را در حین جاگذاری بررسی کنید: هادی مرکزی باید به طور کامل وارد سوراخ هادی وسط کانکتور شود و از عدم تراز نشدن اطمینان حاصل شود. هادی بافته شده بیرونی باید محکم با پوشش کانکتور در تماس باشد تا از اتصال زمین مناسب برای سیگنال اطمینان حاصل شود.

(4 ) چین دار کردن کانکتور
برای بستن کانکتور از یک ابزار چین دار استفاده کنید. این مرحله برای اطمینان از اتصال ایمن بین کانکتور و کابل بسیار مهم است. در حین چین دادن، اطمینان حاصل کنید که ابزار پرس به طور یکنواخت فشار وارد می کند، کانکتور را به طور ایمن به کابل ثابت می کند و در عین حال از آسیب به کابل یا کانکتور جلوگیری می کند.

نیروی چین و چروک: نیروی چین باید متوسط ​​باشد و اتصال ایمن را بدون فشرده سازی بیش از حد کابل یا هادی مرکزی تضمین کند.

بررسی کیفیت چین خوردگی: پس از بستن، بررسی کنید که کانکتور سالم باشد و شل نباشد.

(5) بررسی اتصال کلی کانکتور
پس از بستن، کیفیت اتصال بین کانکتور و کابل را بررسی کنید. اطمینان حاصل کنید که هادی مرکزی محکم به هسته داخلی کانکتور متصل است، هادی بیرونی در تماس کامل با پوشش کانکتور است و هیچ نشتی سیگنال وجود ندارد.
بررسی اتصال برق: از یک مولتی متر برای اندازه گیری اتصال الکتریکی کابل استفاده کنید تا مطمئن شوید که مدار باز یا اتصال کوتاه وجود ندارد.
آزمایش انتقال سیگنال: اگر شرایط اجازه دهد، می توان از یک مولد سیگنال و اسیلوسکوپ برای آزمایش کیفیت انتقال سیگنال و بررسی از دست دادن سیگنال یا تداخل استفاده کرد.

(6) تکمیل اتصال و ارائه حفاظت
پس از تکمیل اتصال، در صورت لزوم، از لوله های هیت شرینک، نوار یا مواد دیگر برای محافظت از اتصال کابل استفاده کنید تا از تأثیر آب یا گرد و غبار بر کیفیت اتصال جلوگیری شود.
استفاده از لوله های هیت شرینک: در صورت نیاز به عایق رطوبتی، از لوله های هیت شرینک برای آب بندی کانکتور استفاده کنید تا اطمینان حاصل کنید که اتصال تحت تأثیر رطوبت یا آلودگی خارجی قرار نگرفته است.

3. نکاتی برای نصب کانکتورهای کواکسیال RF
(1) رابط و کابل مناسب را انتخاب کنید
اطمینان حاصل کنید که مشخصات کانکتور با کابل مورد استفاده مطابقت دارد. انواع مختلف کانکتورها (مانند SMA، BNC، نوع N و غیره) برای محدوده فرکانس های مختلف و سناریوهای کاربردی مناسب هستند. انتخاب کانکتور اشتباه می تواند منجر به از دست دادن سیگنال یا بی ثباتی شود.

(2) هنگام جدا کردن کابل به دقت توجه کنید
هنگام جدا کردن لایه بیرونی کابل، اطمینان حاصل کنید که طول جدا شده درست است، از برداشتن بیش از حد که باعث آشکار شدن بیش از حد هادی مرکزی یا آسیب به لایه عایق می شود، اجتناب کنید. استفاده از ابزارهای حرفه ای می تواند آسیب وارده به کابل را کاهش دهد و از انتقال سیگنال پایدار اطمینان حاصل کند.

(3) از چین دادن بیش از حد خودداری کنید
چروک شدن بیش از حد می تواند به هادی مرکزی آسیب برساند یا باعث تماس ضعیف شود. بنابراین، نیروی چین و چروک را کنترل کنید تا مطمئن شوید که کانکتور امن است اما بیش از حد سفت نشده است.

(4) کابل را تمیز نگه دارید
در حین نصب سعی کنید از آلودگی کابل و کانکتور با گرد و غبار، روغن یا سایر آلاینده ها جلوگیری کنید. این ناخالصی ها می توانند بر کیفیت انتقال سیگنال تأثیر بگذارند و حتی باعث از دست دادن سیگنال شوند.

4. مشکلات و راه حل های رایج
(1) اتصال شل
اگر کانکتور پس از نصب شل شد، برای اطمینان از چروک شدن یکنواخت، چین خوردگی را دوباره بررسی کنید، یا طول جدا کردن کابل را دوباره تنظیم کنید.

(2) تضعیف سیگنال
تضعیف سیگنال ممکن است به دلیل عدم تطابق کانکتورها، نصب نادرست یا آسیب کابل باشد. سازگاری کابل و کانکتور را دوباره بررسی کنید و از دقت نصب اطمینان حاصل کنید.

(3) اتصال الکتریکی ضعیف
اتصال الکتریکی ضعیف ممکن است به دلیل پرس ناکافی، وارد نشدن کامل هادی به کانکتور و غیره باشد. اطمینان حاصل کنید که هادی مرکزی و هادی بیرونی محکم به کانکتور متصل هستند.

نصب کانکتورهای کواکسیال RF یک کار فنی است که نیاز به عملیات دقیق دارد. مراحل و تکنیک های صحیح نصب مستقیماً بر کیفیت انتقال سیگنال و پایداری سیستم تأثیر می گذارد. از طریق عملیات جداسازی، درج و چین کردن دقیق، اطمینان از اتصال ایمن کانکتور می تواند عملکرد سیستم را به طور موثر بهبود بخشد و تداخل سیگنال را کاهش دهد.
