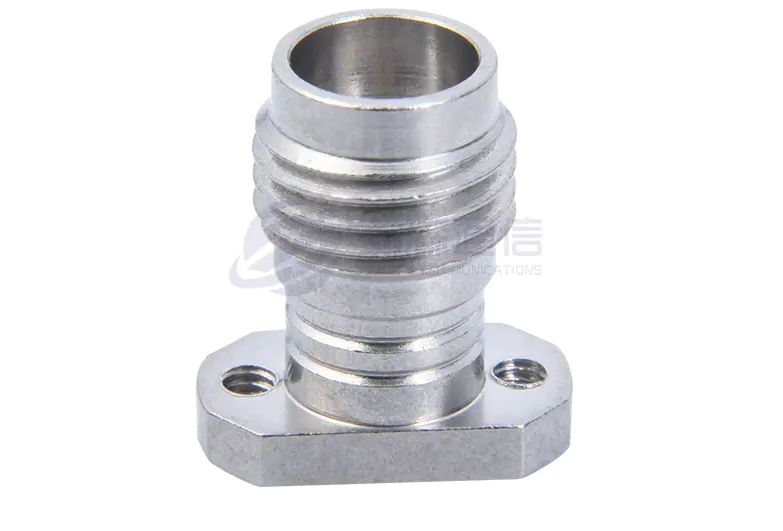

کانکتور کواکسیال RF چیست؟

1. عملکرد یک کانکتور کواکسیال RF
کانکتورهای کواکسیال RF قطعات الکترونیکی کلیدی هستند که برای انتقال سیگنال های فرکانس بالا استفاده می شوند. آنها عمدتاً برای اتصال مطمئن کابل‌های کواکسیال به دستگاه‌ها استفاده می‌شوند و از انتقال کارآمد و پایدار سیگنال‌های RF اطمینان حاصل می‌کنند و در نتیجه انتقال سیگنال پایدار و قابل اعتماد را تضمین می‌کنند. کانکتورهای کواکسیال RF معمولاً در تجهیزات ارتباطی، تلویزیون، پخش، شبکه های بی سیم و سایر زمینه ها استفاده می شوند. عملکرد اصلی آنها حفظ یکپارچگی سیگنال، کاهش تلفات و تداخل انتقال، و ارائه تطابق امپدانس خوب، امکان انتقال روان سیگنال‌های فرکانس بالا در کاربردهایی مانند سیستم‌های ارتباطی، تجهیزات آزمایش، رادار و آنتن‌ها است.

کانکتورهای کواکسیال RF نقش حیاتی در ارتباطات بی سیم، هوافضا، الکترونیک نظامی و تجهیزات پزشکی دارند. به عنوان مثال، در ایستگاه های پایه 5G، آنتن ها و ماژول های RF را به هم متصل می کنند و از انتقال و دریافت سیگنال با کیفیت بالا اطمینان حاصل می کنند. در تجهیزات تست و اندازه گیری، آنها به تحلیلگرهای طیف یا تحلیلگرهای شبکه متصل می شوند و از داده های آزمایشی دقیق اطمینان حاصل می کنند. در ارتباطات ماهواره ای و سیستم های راداری، آنها باید در شرایط سخت محیطی مقاومت کنند و در عین حال انتقال سیگنال پایدار را حفظ کنند.

کانکتورهای کواکسیال RF معمولاً از یک ساختار محافظ فلزی استفاده می کنند که رسانای داخلی سیگنال را ارسال می کند و هادی بیرونی محافظ الکترومغناطیسی را برای جلوگیری از تداخل خارجی و نشت سیگنال ایجاد می کند. کانکتورهای باکیفیت دارای تلفات درج کم، اثربخشی محافظ بالا، مقاومت در برابر خوردگی و مقاومت در برابر لرزش هستند و می‌توانند محدوده‌های فرکانس متنوعی (از فرکانس‌های پایین تا امواج میلی‌متری) را در خود جای دهند. علاوه بر این، بسته به نیازهای برنامه، کانکتورها می‌توانند سبک‌های رابط مختلفی مانند رزوه‌ای (SMA)، سnap-on (BNC) یا push-pull (MCX) را برای پاسخگویی به استحکام مکانیکی و الزامات راحتی سناریوهای مختلف اتخاذ کنند. کانکتورهای کواکسیال RF اجزای ضروری در سیستم های الکترونیکی فرکانس بالا هستند. عملکرد آنها مستقیماً بر پایداری و کارایی کل پیوند ارتباطی تأثیر می گذارد و آنها را به یک جزء حیاتی برای عملکرد مناسب فناوری های مدرن بی سیم، تجهیزات دفاعی و اتوماسیون صنعتی تبدیل می کند.

اصل عملکرد کانکتورهای کواکسیال RF بر اساس ویژگی های انتشار امواج الکترومغناطیسی در سازه های هادی متحدالمرکز است. آنها از طریق یک ساختار کواکسیال با طراحی دقیق، به انتقال سیگنال‌های فرکانس بالا با تلفات کم و با وفاداری بالا دست می‌یابند. اصل اصلی آنها ایجاد یک کانال انتقال میدان الکترومغناطیسی بسته است: هادی مرکزی جریان سیگنال را حمل می کند، در حالی که هادی بیرونی به عنوان یک سپر الکترومغناطیسی عمل می کند که توسط یک دی الکتریک عایق جدا شده است که امپدانس ثابتی را حفظ می کند. هنگامی که یک سیگنال الکتریکی با فرکانس بالا به هادی داخلی تزریق می شود، امواج الکترومغناطیسی عرضی (امواج TEM) را در محیط عایق بین هادی های داخلی و خارجی تحریک می کند. این انرژی الکترومغناطیسی به شدت به فضای کواکسیال محدود می شود و به طور موثر از دست دادن تشعشع سیگنال و تداخل خارجی را سرکوب می کند. رابط مکانیکی کانکتور تداوم هادی و تطابق امپدانس را از طریق تماس دقیق تضمین می کند، از بازتاب سیگنال در نقطه اتصال به دلیل تغییرات امپدانس جلوگیری می کند و در نهایت انتقال پایدار سیگنال های فرکانس بالا را بین دستگاه ها تضمین می کند. این طراحی ساختاری کانکتورهای کواکسیال RF را قادر می سازد تا یکپارچگی سیگنال عالی را حتی در محیط های فرکانس بالا در سطح گیگاهرتز حفظ کنند.

طراحی هسته اتصالات کواکسیال RF بر اساس تئوری خط انتقال کواکسیال است که از توزیع میدان الکترومغناطیسی بین هادی های داخلی و خارجی برای رسیدن به انتقال سیگنال استفاده می کند:

هادی مرکزی (رسانای داخلی): سیگنال های فرکانس بالا را ارسال می کند و معمولاً از مس یا مواد با روکش طلا ساخته می شود تا تلفات مقاومتی را کاهش دهد.
هادی بیرونی (سپر): رسانای داخلی را محصور می کند و محافظ الکترومغناطیسی برای جلوگیری از تداخل سیگنال و نشت تابش ایجاد می کند.
محیط عایق (لایه دی الکتریک): هادی های داخلی و خارجی را جدا می کند، امپدانس پایدار (معمولاً 50Ω یا 75Ω) را حفظ می کند و بازتاب سیگنال را کاهش می دهد.
مکانیسم اتصال: برای اطمینان از پایداری مکانیکی و تماس الکتریکی خوب، از کانکتورهای رزوه ای (مانند SMA)، گیره دار (مثلاً BNC) یا فشاری کششی (مثلاً MCX) استفاده کنید.

هنگامی که کانکتورها به درستی جفت می شوند، سیگنال از طریق هادی داخلی منتقل می شود و هادی بیرونی یک حلقه بسته تشکیل می دهد که تداوم امپدانس را در طول انتقال سیگنال تضمین می کند و نسبت موج ایستاده (VSWR) و تلفات ورودی را کاهش می دهد.

2.ویژگی ها و مزایای اتصالات کواکسیال RF
کانکتور کواکسیال RF به عنوان جزء اصلی انتقال سیگنال با فرکانس بالا، به دلیل ساختار منحصر به فرد و طراحی مواد، مزایای قابل توجهی در عملکرد، قابلیت اطمینان و سازگاری نشان داده است. مزایای آن عمدتاً در جنبه های زیر منعکس می شود:

(1). عملکرد انتقال فرکانس بالا
پوشش پهنای باند: از محدوده فرکانس بسیار وسیعی از DC تا موج میلیمتری (بالاتر از 40 گیگاهرتز) پشتیبانی می کند که نیازهای برنامه های کاربردی فرکانس بالا مانند 5G و ارتباطات ماهواره ای را برآورده می کند.
تلفات درج کم: از مواد بسیار رسانا (مانند هادی های داخلی با روکش طلا) و رسانه های عایق با تلفات کم دی الکتریک برای کاهش قابل توجه تضعیف سیگنال استفاده می کند.
تطابق امپدانس عالی: امپدانس مشخصه 50Ω یا 75Ω به شدت کنترل شده بازتاب سیگنال را به حداقل می رساند.
(2). قابلیت اطمینان و ثبات
محافظ الکترومغناطیسی قوی: ساختار محافظ فلزی چند لایه (مانند قفل رزوه ای، پوسته فلزی) به طور موثر تداخل الکترومغناطیسی (EMI) و نشت RF را سرکوب می کند.
دوام مکانیکی بالا: رابط تماس با ماشینکاری دقیق (مانند طراحی پین الاستیک) تماس پایدار را پس از هزاران وصل و قطع برق تضمین می کند. سازگاری محیطی گسترده: درمان‌های ویژه اختیاری مانند ضد آب (IP67)، مقاومت در برابر دمای بالا (-65℃~ 165℃)، و مقاومت در برابر پاشش نمک در دسترس هستند، که آن را برای محیط‌های خشن مانند نظامی و هوا فضا مناسب می‌سازد.
(3). طرح های متنوع با چند سناریو سازگار می شوند

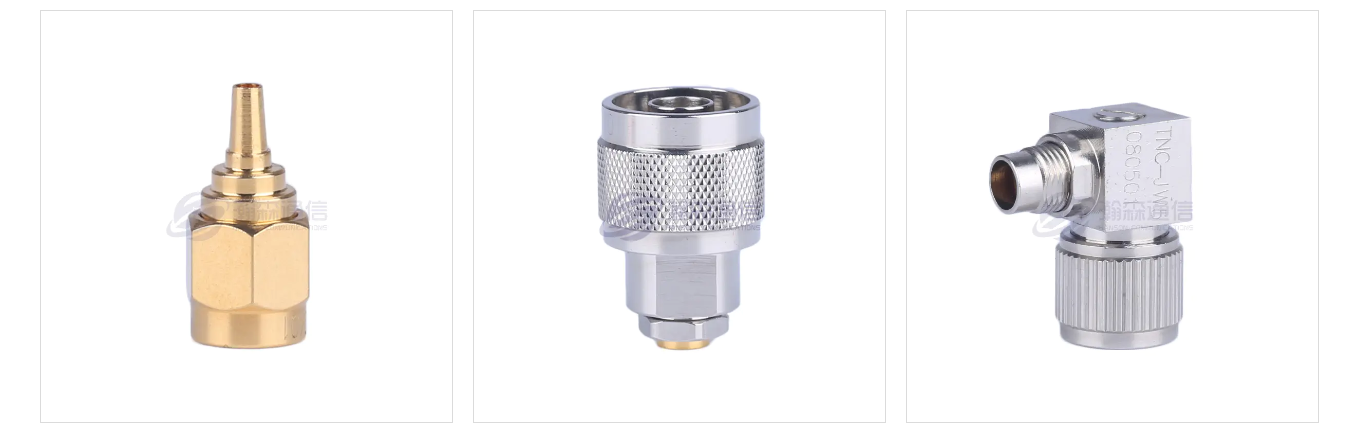

انواع رابط غنی: از جمله رزوه ای (SMA، نوع N)، ضربه ای (BNC)، فشاری کششی (MCX/MMCX)، و غیره، برای برآوردن نیازهای مختلف نصب.
ظرفیت توان انعطاف پذیر: قابل تنظیم از توان کم تا توان بالا در سطح کیلووات، قابل تطبیق با سناریوهای بار مختلف مانند ایستگاه های پایه ارتباطی و رادارها.
روند کوچک سازی: با توسعه 5G و اینترنت اشیا، کانکتورهای میکرو به انتقال با کارایی بالا در فضاهای محدود دست می یابند.
(4). راحتی و استانداردسازی
طراحی اتصال سریع: به عنوان مثال، کار با یک دست برخی از محصولات می تواند کارایی نصب را تا حد زیادی بهبود بخشد.
سازگاری با استانداردهای بین المللی: مطابق با استانداردهای بین المللی مانند MIL-STD و IEC برای اطمینان از قابلیت تعویض جهانی با رابط های اصلی تجهیزات.
(5) طیف گسترده ای از برنامه های کاربردی
از لوازم الکترونیکی مصرفی (آنتن‌های تلفن همراه) گرفته تا کاربردهای صنعتی (ماژول‌های RF ایستگاه پایه) تا زمینه‌های با فناوری پیشرفته (رادارهای آرایه فازی، محموله‌های ماهواره‌ای)، کانکتورهای کواکسیال RF به دلیل وفاداری سیگنال و استحکام محیطی به اجزای اساسی در صنایعی مانند ارتباطات بی‌سیم، آزمایش و اندازه‌گیری و علوم و فناوری دفاع ملی تبدیل شده‌اند.

کانکتورهای کواکسیال RF، از طریق ادغام عمیق علم مواد، مکانیک دقیق، و طراحی الکترومغناطیسی، به الزامات اصلی "تلفات کم، محافظ بالا و عمر طولانی" در انتقال سیگنال با فرکانس بالا دست می یابند و تضمین اصلی برای عملکرد کارآمد و قابل اعتماد سیستم های الکترونیکی مدرن هستند.

کانکتورهای کواکسیال RF به طور گسترده در صنایعی که به انتقال سیگنال با فرکانس بالا نیاز دارند استفاده می شود:
ارتباطات: اتصالات فیدر آنتن برای ایستگاه های پایه 5G، ارتباطات فیبر نوری و ارتباطات ماهواره ای.
هوافضا و دفاع: اتصالات با قابلیت اطمینان بالا برای سیستم های راداری، هدایت موشک و تجهیزات ارتباطی هوابرد.
تست و اندازه گیری: کالیبراسیون و تست سیگنال برای ابزارهایی مانند آنالایزر شبکه برداری (VNA) و تحلیلگرهای طیف.
لوازم الکترونیکی مصرفی: ماژول های RF برای روترهای Wi-Fi، تلفن های هوشمند (مانند رابط های آنتن)، و دستگاه های اینترنت اشیا (IoT).
تجهیزات پزشکی: انتقال سیگنال برای سیم پیچ های فرکانس رادیویی MRI و دستگاه های مایکروویو درمانی.
خودرو: اتصالات سیگنال برای رادار داخل خودرو (مانند رادار موج میلی متری) و سیستم های ناوبری GPS.

3. نحوه انتخاب کانکتور کواکسیال RF مناسب
انتخاب کانکتور کواکسیال RF مناسب مستلزم در نظر گرفتن چندین فاکتور از جمله عملکرد الکتریکی، ویژگی های مکانیکی، سازگاری با محیط و سناریوی کاربردی است.

(1). الزامات عملکرد الکتریکی را روشن کنید
محدوده فرکانس عملیاتی: محدودیت‌های فرکانس بالایی که توسط کانکتورهای مختلف پشتیبانی می‌شوند به طور قابل توجهی متفاوت است (به عنوان مثال، کانکتورهای BNC ≤ 4 گیگاهرتز، SMA ≤ 18 گیگاهرتز، و 2.92 میلی‌متر تا 40 گیگاهرتز). تطبیق باند فرکانس سیگنال سیستم ضروری است.
تطبیق امپدانس: سیستم های ارتباطی اغلب از 50 Ω (به عنوان مثال، ایستگاه های پایه و رادار) استفاده می کنند، در حالی که سیستم های انتقال تصویر اغلب از 75 Ω (مثلاً تجهیزات پخش) استفاده می کنند. انتخاب امپدانس اشتباه می تواند منجر به بازتاب سیگنال شود.
از دست دادن درج و VSWR: برای کاربردهای فرکانس بالا (مثلاً موج میلی متری)، طرح های کم تلفات (مثلاً اتصالات دی الکتریک هوا) ترجیح داده می شوند و VSWR باید تا حد امکان نزدیک به 1:1 باشد.
مدیریت نیرو: برای کاربردهای پرقدرت (مانند فرستنده های رادار)، اتصال دهنده های 7/16 یا N-type را انتخاب کنید تا از خرابی به دلیل گرمای بیش از حد جلوگیری کنید.

(2). ویژگی های مکانیکی و رابط را ارزیابی کنید
نوع رابط:
کانکتورهای رزوه ای (SMA، نوع N): برای محیط های با ارتعاش بالا (مانند تجهیزات داخل خودرو و هوا) به دلیل مقاومت بالا در برابر شل شدن ترجیح داده می شوند. کانکتورهای Snap-on (BNC): مناسب برای آزمایش سناریوهایی که نیاز به وصل و قطع مکرر دارند (مانند اسیلوسکوپ های آزمایشگاهی). استفاده از آنها راحت است اما مستعد افتادن هستند.
اتصالات میکرومینیاتوری (MMCX، MCX): راه حل های فشرده برای دستگاه های دارای محدودیت فضا (مانند ماژول های گوشی های هوشمند).
عمر پلاگین: کانکتورهای درجه صنعتی معمولاً بیش از هزار چرخه پلاگین و وصل کردن دوام دارند، در حالی که کانکتورهای درجه مصرف کننده ممکن است فقط چند صد دوام داشته باشند.
سازگاری کابل: اطمینان حاصل کنید که رابط رابط با نوع کابل کواکسیال و قطر سیم مطابقت دارد.

(3). سازگاری محیطی را در نظر بگیرید
درجه حفاظت: محیط‌های بیرونی یا مرطوب به IP67 یا درجه‌بندی ضدآب بالاتر نیاز دارند (به عنوان مثال، رابط‌های آنتن ایستگاه پایه 5G).
مقاومت در برابر دما و خوردگی: کاربردهای هوافضا یا نظامی به مقاومت در دمای بالا (65- تا 200 درجه سانتیگراد) و مقاومت در برابر پاشش نمک (به عنوان مثال فولاد ضد زنگ با روکش طلا) نیاز دارند.
مقاومت در برابر لرزش/شوک: پلتفرم‌های متحرک مانند وسایل نقلیه و هواپیماها به کانکتورهایی با مکانیسم‌های قفل (مانند SMA سه پیچی) یا طرح‌های تماس فنری نیاز دارند.

(4). مطابقت با سناریوی برنامه
تجهیزات ارتباطی: ایستگاه های پایه 5G کانکتورهای نوع N (قدرت بالا) و SMA (کوچک شده) را ترجیح می دهند. باندهای موج میلی متری به کانکتورهای 2.92 میلی متری یا نوع K نیاز دارند.
تست و اندازه گیری: از کانکتورهای دقیق (مانند 3.5 میلی متر) برای تست فرکانس بالا استفاده کنید تا از خطاهای ایجاد شده توسط کانکتورهای با دقت پایین مانند BNC ها جلوگیری کنید.
لوازم الکترونیکی مصرفی: ماژول‌های Wi-Fi اغلب از کانکتورهای U.FL (بسیار مینیاتوری) استفاده می‌کنند، اما یک معاوضه بین هزینه و از دست دادن سیگنال لازم است.
نظامی / هوافضا: مدل‌هایی با قابلیت اطمینان بالا با محفظه‌های فلزی کامل و کنتاکت‌های روکش طلا که استانداردهای MIL-STD-348 را برآورده می‌کنند، انتخاب کنید.

(5). سایر عوامل کلیدی
هزینه و زمان تولید: کانکتورهای سطح بالا (مانند اتصالات موج میلی متری) گران هستند، بنابراین بودجه و ثبات زنجیره تامین خود را در نظر بگیرید.
درجه استانداردسازی: برای اجتناب از مدل‌های خاص که ممکن است باعث مشکلات تعمیر و نگهداری شوند، کانکتورهای جهانی (مانند SMA) را ترجیح دهید.
روش نصب: نصب PCB، نصب پانل یا اتصال مستقیم کابل به پیکربندی‌های متفاوتی نیاز دارد (مانند کانکتورهای زاویه راست یا مستقیم).

مثال فرآیند انتخاب
تعیین الزامات: به عنوان مثال: واحد رادیویی ایستگاه پایه کوچک 5G، فرکانس 3.5 گیگاهرتز، نصب در فضای باز، ضد آب.
پارامترهای غربالگری:
فرکانس: 3.5 گیگاهرتز → SMA یا نوع N قابل قبول است.
محیط: ضد آب IP67 ← نوع N را انتخاب کنید (مهر بند قابل اطمینان تر).
توان: متوسط ​​→ نوع N حاشیه توان کافی را ارائه می دهد.
تأیید سازگاری: تأیید کنید که رابط نوع N با کابل‌های موجود (مانند LMR-400) و پورت‌های دستگاه مطابقت دارد.

4. مشکلات رایج از کانکتورهای کواکسیال RF
در استفاده طولانی مدت، کانکتورهای کواکسیال RF ممکن است به دلیل عواملی مانند طراحی، نصب و عوامل محیطی که بر کیفیت انتقال سیگنال تأثیر می‌گذارند، مشکلات مختلفی ایجاد کنند. مشکلات رایج کانکتورهای کواکسیال RF اغلب به تطابق امپدانس، استحکام مکانیکی، اثربخشی محافظ و سازگاری محیطی مربوط می شود. نرخ خرابی محصول را می توان از طریق انتخاب مناسب (مانند تطبیق فرکانس و توان)، نصب استاندارد (مانند کنترل گشتاور) و تعمیر و نگهداری منظم (مانند تمیز کردن سطوح تماس) کاهش داد.

(1) از دست دادن سیگنال بالا یا راندمان انتقال کم
علل احتمالی:
عدم تطابق امپدانس کانکتور (به عنوان مثال، مخلوط کردن دستگاه های 50Ω و 75Ω).
اتصال دهنده ها یا کابل های قدیمی، هادی های اکسید شده و تماس ضعیف.
اتصالات سست یا نیمه سفت شده که باعث بازتاب سیگنال می شود.
استفاده از کانکتورها یا کابل های با کیفیت پایین که منجر به از دست دادن بیش از حد درج می شود.

راه حل:
اطمینان حاصل کنید که تمام کانکتورها و کابل های سیستم دارای امپدانس ثابت (معمولاً 50 Ω یا 75 Ω) هستند.
سطوح تماس کانکتور را از نظر اکسیداسیون یا آلودگی بررسی کنید و در صورت لزوم تمیز یا تعویض کنید.
از آچار گشتاور برای سفت کردن کانکتورهای رزوه ای (مانند SMA، نوع N) با گشتاور استاندارد استفاده کنید. کابل های کم تلفات و کانکتورهای با کارایی بالا (مانند کنتاکت های با روکش طلا) را انتخاب کنید.

(2) تداخل سیگنال یا نویز بلند
علل احتمالی:
محافظ کانکتور ضعیف، به تداخل الکترومغناطیسی (EMI) اجازه نفوذ می دهد.
اتصال زمین ضعیف محفظه کانکتور، باعث تداخل حالت مشترک می شود.
منابع نزدیک پرتوهای الکترومغناطیسی قوی (مانند موتورها و اینورترها).
کابل ها یا کانکتورهای آسیب دیده، با محافظ شکسته.

راه حل:
کانکتورهایی با محفظه فلزی کامل و اثر محافظتی بالا انتخاب کنید.
مطمئن شوید که محفظه کانکتور به درستی به شاسی دستگاه متصل شده است.
برای تقویت ایمنی تداخل از کابل های کواکسیال دو محافظ یا سه محافظ استفاده کنید.
کابل را از نظر آسیب دیدگی بررسی کنید و در صورت لزوم تعویض کنید.

(3) اتصالات شل یا تماس ضعیف
علل احتمالی:
سایش مکانیکی ناشی از دوشاخه و قطع بیش از حد (مانند فنر BNC شکست خورده).
رزوه ها در محیط های لرزشی یا شوک (مانند وسایل نقلیه یا هواپیما) به درستی سفت نمی شوند.
کانکتورهای نر و ماده کانکتور مطابقت ندارند یا تحمل بیش از حد دارند.

راه حل:
برای سناریوهای مکرر وصل و قطع برق، کانکتورهایی با طول عمر بالا (مانند کانکتور SMA با رتبه پلاگین 5000 چرخه) انتخاب کنید. از کانکتورهایی با مکانیسم های قفل (مانند SMA های سه پیچ) در محیط های ارتعاشی استفاده کنید.

اطمینان حاصل کنید که مدل های رابط مطابقت دارند. از ترکیب برندها یا مشخصات مختلف خودداری کنید.

(4) آسیب اتصال دهنده (به عنوان مثال، شکستگی، تغییر شکل)
علل احتمالی:
استرس مکانیکی بیش از حد (به عنوان مثال، خم شدن بیش از حد کابل، که منجر به شکستگی اتصالات لحیم کاری می شود).
استفاده از ابزارهای نصب نامناسب و در نتیجه شل شدن رزوه های محفظه.
پیری مواد یا خوردگی محیطی (به عنوان مثال، اسپری نمک، دمای بالا).

راه حل:
از اعمال نیروی جانبی به کانکتور در حین نصب خودداری کنید و برای به حداقل رساندن خمش از اتصال دهنده های زاویه راست استفاده کنید.
برای نصب کانکتورهای رزوه ای از ابزارهای تخصصی (مانند آچارهای گشتاور) استفاده کنید.
مواد مقاوم در برابر خوردگی (به عنوان مثال، فولاد ضد زنگ با روکش طلا) را برای محیط های خشن انتخاب کنید.

(5) ناپیوستگی امپدانس که منجر به بازتاب سیگنال می شود
علل احتمالی:
عدم تطابق امپدانس بین کانکتور و کابل (به عنوان مثال، یک کانکتور 50Ω با یک کابل 75Ω).
عیوب ساختاری داخلی در کانکتور (به عنوان مثال، لایه دی الکتریک ناهموار).
جفت شدن ناقص کانکتور و در نتیجه شکاف های هوا ایجاد می شود.

راه حل:
از امپدانس ثابت در کل مسیر انتقال (از جمله کانکتور، کابل و دستگاه) اطمینان حاصل کنید. کانکتورهایی با ماشین کاری با دقت بالا (مانند مواردی که در استاندارد نظامی MIL-STD-348 مشخص شده است) انتخاب کنید.

کانکتور را کاملا سفت کنید تا از نوسانات امپدانس ناشی از ناهماهنگی جلوگیری کنید.

(6) شکست عملکرد ضد آب
علل احتمالی:
مهر و موم های ضد آب کهنه یا آسیب دیده اند.
رزوه ها سفت نشده اند یا درزگیر منقضی شده است.
طراحی کانکتور برای محیط های مرطوب مناسب نیست.

راه حل:
مهر و موم ها را به طور منظم بررسی کنید. برای کاربردهای خارج از منزل، کانکتورهای دارای رتبه IP67 یا بالاتر را انتخاب کنید.
برای افزایش آب بندی از نوار ضد آب یا سیلیکون استفاده کنید.
مدل های ضد آب با حلقه های O (مانند اتصال دهنده های ضد آب نوع N) را انتخاب کنید.

(7) مسائل رزونانس در کاربردهای فرکانس بالا
علل احتمالی:
کانکتور رزونانس انگلی را در فرکانس‌های بالا نشان می‌دهد (به عنوان مثال، نقص‌های طراحی).
کانکتور و چیدمان PCB مطابقت ندارند و باعث ایجاد امواج ایستاده می شود.

راه حل:
کانکتوری را انتخاب کنید که از فرکانس های بالاتر پشتیبانی می کند (به عنوان مثال، 2.92 میلی متر به جای SMA).
برای جلوگیری از ناپیوستگی در طول خطوط انتقال، تطابق امپدانس PCB را بهینه کنید.

جدول خلاصه مشکلات رایج کانکتورهای کواکسیال RF:

5. استانداردهای نگهداری برای اتصالات کواکسیال RF
عملکرد کانکتورهای کواکسیال RF مستقیماً بر کیفیت انتقال سیگنال تأثیر می گذارد، بنابراین برای اطمینان از عملکرد پایدار طولانی مدت، تعمیر و نگهداری منظم مورد نیاز است. استانداردهای اصلی تعمیر و نگهداری و مشخصات عملیاتی به شرح زیر است:

(1). بازرسی و نظافت منظم
بازرسی ظاهری: بررسی کنید که آیا پوسته رابط تغییر شکل، ترک خورده یا خورده شده است (مانند زنگ زدگی، اکسیداسیون)، به خصوص قطعات فلزی و حلقه های آب بندی.
تمیز کردن سطح تماس: از الکل بی آب و پارچه نبافته برای تمیز کردن هادی داخلی و پین ها برای حذف لایه اکسید، گرد و غبار یا روغن استفاده کنید. از استفاده از مواد ساینده (مانند کاغذ سنباده) برای جلوگیری از آسیب به آبکاری خودداری کنید.
تأیید وضعیت رابط: اطمینان حاصل کنید که کانکتورهای نر و ماده به نرمی و بدون شل شدن یا ناهماهنگی وصل شده اند. کانکتورهای رزوه ای (مانند SMA، نوع N) باید سالم بودن رزوه ها را بررسی کنند تا از لغزش جلوگیری شود.

رویه تمیز کردن
عملکرد خاموش: مطمئن شوید که دستگاه خاموش است تا از آسیب الکتریسیته ساکن جلوگیری شود.
تمیز کردن فیزیکی: از یک تفنگ بادی برای حذف ناخالصی های بزرگ استفاده کنید، سپس سطوح تماس را با یک سواب پنبه ای آغشته به الکل به آرامی پاک کنید.
درمان اکسیداسیون: اگر پوشش اکسید شده است (مثلاً سیاه شده است)، به آرامی آن را با یک پاک کن یا یک پاک کننده اختصاصی جلا دهید.
خشک کردن: در دمای پایین (≤60 درجه سانتیگراد) با هوا خشک کنید یا خشک کنید تا از الکل باقی مانده جلوگیری شود.

(2). تست عملکرد الکتریکی
تأیید تطبیق امپدانس: از یک تحلیلگر شبکه یا TDR (بازتاب سنج دامنه زمانی) برای تشخیص تداوم امپدانس کانکتور و کابل استفاده کنید تا مطمئن شوید که تغییر ناگهانی وجود ندارد (VSWR ≤ 1.5 بهترین است). نظارت بر تلفات درج: برنامه های کاربردی با فرکانس بالا نیاز به آزمایش منظم از دست دادن سیگنال دارند. اگر تلفات به طور غیرعادی افزایش یابد (به عنوان مثال، بیش از 20٪ از مقدار اسمی)، لازم است مشکلات مربوط به پیری اتصال یا کابل بررسی شود. بررسی اثربخشی محافظ: برای اطمینان از عدم وجود نشتی الکترومغناطیسی، از یک تستر نشتی RF یا کاوشگر میدان نزدیک برای آزمایش عملکرد محافظ کانکتور استفاده کنید.

(3). تعمیر و نگهداری عملکرد مکانیکی
مشخصات عملیات Plug-in و pull-out: از پلاگین و بیرون کشیدن خشن خودداری کنید. کانکتورهای Snap-on (مانند BNC) باید قبل از بیرون کشیدن گیره را فشار دهند. اتصالات رزوه ای باید با آچار گشتاور مطابق با گشتاور استاندارد سفت شوند (مانند SMA 0.5~0.8N·m را توصیه می کند).
اقدامات ضد شل شدن: در یک محیط لرزش (مانند وسایل نقلیه یا تجهیزات هوابرد)، کانکتورهای رزوه ای باید به چسب ضد شل شدن یا واشر قفل مجهز شوند و وضعیت سفت شدن باید به طور مرتب بررسی شود.
محافظت از کابل: از خم شدن بیش از حد کابل (حداقل شعاع خمش ≥ 5 برابر قطر خارجی کابل) برای جلوگیری از شکستن اتصالات لحیم اتصال یا آسیب دیدن لایه محافظ خودداری کنید.

(4). نگهداری سازگاری محیطی
درمان ضد آب و ضد رطوبت: اتصالات ضد آب (IP67 و بالاتر) که در خارج از منزل یا در محیط‌های مرطوب استفاده می‌شوند باید به طور مرتب خاصیت ارتجاعی حلقه آب‌بندی را بررسی کرده و به موقع پس از پیری آن را تعویض کنند. رابط های غیر ضد آب را می توان با گریس سیلیکون برای افزایش حفاظت پوشش داد.
تعمیر و نگهداری مقاومت در برابر خوردگی: در محیط های نمک پاش، اسید و قلیایی، از اتصال دهنده های پوسته ای از جنس استنلس استیل یا روکش طلا استفاده کنید و سطح فلز را به طور مرتب با بازدارنده زنگ پاک کنید. سازگاری با دما: در محیط های با دمای بالا (مانند واحدهای فرکانس رادیویی ایستگاه پایه)، لازم است اطمینان حاصل شود که مواد دی الکتریک رابط (مانند PTFE) تغییر شکل نمی دهند. در محیط های با دمای پایین (مانند تجهیزات قطب شمال) لازم است از ترک خوردگی شکننده قطعات پلاستیکی خودداری شود.

(5). مدیریت زندگی و چرخه جایگزینی
نظارت بر طول عمر پلاگین: تعداد دفعات اتصال و خروج با فرکانس بالا را ثبت کنید و با نزدیک شدن به عمر، از قبل جایگزین کنید.
تعویض قطعات قدیمی: هنگامی که تماس ضعیف، آسیب لایه محافظ یا تخریب عملکرد عایق وجود دارد، کانکتور باید تعویض شود و استفاده مجدد پس از تعمیر ممنوع است.
استانداردسازی قطعات یدکی: کانکتورهای مارک و مدل مشابه باید تا حد امکان در یک سیستم استفاده شوند تا از مشکلات سازگاری ناشی از استفاده مختلط جلوگیری شود.

جدول چرخه مدیریت عمر کانکتور کواکسیال RF و جایگزینی:

(6). اسناد و مدارک
گزارش تعمیر و نگهداری: تاریخ هر بازرسی، داده های تست (مانند VSWR، از دست دادن درج)، و مدل قطعه جایگزین را برای تجزیه و تحلیل آسان ردیابی ثبت کنید.
کتابخانه موارد خطا: خطاهای معمولی (مانند مقاومت بالا ناشی از اکسیداسیون، سستی ناشی از ارتعاش) را برای بهینه سازی استراتژی های نگهداری پیشگیرانه خلاصه کنید.

6. چگونه عمر مفید کانکتورهای کواکسیال RF را افزایش دهیم
کانکتورهای کواکسیال RF اجزای کلیدی برای انتقال سیگنال با فرکانس بالا هستند و طول عمر آنها مستقیماً بر پایداری سیستم تأثیر می گذارد. عمر سرویس آنها را می توان از طریق انتخاب معقول، نصب، استفاده و نگهداری افزایش داد.

(1). انتخاب و تطبیق صحیح
تطابق فرکانس و توان: کانکتورهایی را انتخاب کنید که فرکانس عملیاتی و نیازهای برق سیستم را برآورده کنند (به عنوان مثال، نوع N برای ایستگاه های پایه 5G و SMA برای آزمایش فرکانس بالا ترجیح داده می شود).
سازگاری امپدانس: اطمینان حاصل کنید که امپدانس کانکتورها، کابل‌ها و تجهیزات ثابت است (معمولاً 50Ω یا 75Ω) تا از کاهش عملکرد ناشی از بازتاب سیگنال جلوگیری شود.
سازگاری با محیط: برای محیط های بیرونی یا خشن (دمای بالا، اسپری نمک، لرزش)، ضد آب (IP67)، مقاوم در برابر خوردگی (فولاد ضد زنگ با روکش طلا)، یا اتصال دهنده های تقویت شده باید انتخاب شوند.

(2). نصب استاندارد کانکتورهای کواکسیال RF
1) آماده سازی قبل از نصب
سازگاری کانکتور و کابل را بررسی کنید.
اطمینان حاصل کنید که مدل رابط (مانند SMA، نوع N) با نوع کابل (مانند RG-58، LMR-400) سازگار است.
بررسی کنید که امپدانس (50Ω/75Ω)، محدوده فرکانس و کنترل توان مطابق با الزامات باشد.
یکپارچگی اجزا را بررسی کنید.
محفظه کانکتور، رزوه ها و پین ها را از نظر تغییر شکل، ترک یا اکسیداسیون بررسی کنید.
اطمینان حاصل کنید که محافظ کابل آسیب ندیده و هادی داخلی خم نشده یا شکسته نشده است.
اجزای تماس را تمیز کنید.
از الکل بی آب و یک پارچه نبافته برای تمیز کردن هادی داخلی و جک استفاده کنید تا روغن، کثیفی یا اکسیداسیون پاک شود.
از کاغذ سنباده یا اجسام سخت برای خراش دادن تماس های روکش طلا/نقره استفاده نکنید.

2) مشخصات مونتاژ کانکتور و کابل
کابل کشی و پیش تصفیه
از یک ابزار جداکننده اختصاصی برای جدا کردن روکش کابل، محافظ و عایق به طول مورد نیاز کانکتور استفاده کنید.
اطمینان حاصل کنید که هادی داخلی از طول مناسبی برخوردار است، از طول بیش از حد (به عنوان مثال، خم شدن) یا طول بیش از حد (به عنوان مثال، تماس ضعیف) اجتناب کنید. عملیات لحیم کاری یا چین خوردگی
اتصالات لحیم کاری:
از یک هویه لحیم کاری با دمای ثابت (دمای توصیه شده: 300-350 درجه سانتیگراد) استفاده کنید و برای جلوگیری از گرم شدن بیش از حد و آسیب رساندن به دی الکتریک، لحیم کاری را سریع انجام دهید.
اتصالات لحیم کاری باید صاف و بدون سوراخ باشد تا از اتصال کوتاه یا تغییر امپدانس جلوگیری شود.
اتصال دهنده های چین دار:
برای اطمینان از فشار یکنواخت و تماس ایمن بین محافظ و محفظه، از یک ابزار چین‌دار منطبق استفاده کنید.
بازرسی پس از مونتاژ:
از یک مولتی متر برای بررسی تداوم و اطمینان از عدم وجود اتصال کوتاه یا قطع استفاده کنید.
به آرامی کابل را بکشید تا پایداری مکانیکی کانکتور و کابل را بررسی کنید.

3) اتصال و ایمن کردن کانکتور
تراز و جفت گیری: اطمینان حاصل کنید که کانکتورهای نر و ماده کاملاً در یک راستا قرار دارند تا از خم شدن یا آسیب رساندن به پین ​​ها به دلیل قرار دادن اریب جلوگیری شود.
کانکتورهای فشاری (مانند BNC) باید با یک کلیک قابل شنیدن قفل شوند. کانکتورهای رزوه ای (مانند SMA) باید قبل از سفت شدن به صورت دستی سفت شوند. سفت کردن اتصالات رزوه ای
از یک آچار گشتاور برای سفت کردن به گشتاور استاندارد استفاده کنید (مثال):
اتصال SMA: 0.5-0.8 N·m
رابط نوع N: 1.0-1.5 N·m
برای جلوگیری از آسیب رساندن به نخ ها یا تغییر شکل رسانه، بیش از حد سفت نکنید.
اقدامات ضد شل شدن
در محیط های ارتعاشی (مانند مواردی که در وسایل نقلیه یا هواپیما استفاده می شود)، رابط های رزوه ای باید مجهز به واشر فنری یا چسب ضد شل شدن باشند.
کانکتورهای Snap-on (مانند BNC) را می توان با نوار ضد شل شدن برای افزایش ماندگاری بسته بندی کرد.

4) اقدامات احتیاطی در طول عملیات
مراحل اتصال و جدا کردن برق
هنگام روشن بودن برق را وصل نکنید یا آن را جدا نکنید: سیگنال های فرکانس بالا ممکن است باعث ایجاد قوس و آسیب به سطوح تماس شوند.
هنگام جدا کردن برق: برای اتصال دهنده های اتصال، گیره را محکم فشار دهید. برای اتصال دهنده های رزوه ای، قبل از جدا کردن، آنها را کاملاً شل کنید.
از استرس مکانیکی اجتناب کنید
هنگام مسیریابی کابل ها، شعاع خمشی (≥5 برابر قطر کابل) را برای جلوگیری از تنش در پایه کانکتور بگذارید.
برای جلوگیری از آویزان شدن کابل، از بست یا گیره برای محکم کردن کابل استفاده کنید. سازگاری با محیط
محیط های مرطوب: پس از نصب کانکتورهای ضد آب (IP67)، بررسی کنید که حلقه آب بندی محکم سفت شده باشد.
محیط های با دمای بالا: از قرار گرفتن طولانی مدت کانکتور در معرض دمای بیش از حد خودداری کنید (به عنوان مثال، دی الکتریک PTFE به 165 درجه سانتیگراد محدود شده است).

5) تأیید و آزمایش پس از نصب
تست عملکرد الکتریکی
از یک تحلیلگر شبکه برای اندازه گیری نسبت موج ایستاده (VSWR) استفاده کنید. مقدار نرمال باید ≤1.5 باشد.
از دست دادن درج را اندازه گیری کنید. اگر غیرعادی است، تماس ضعیف یا آسیب کابل را بررسی کنید.
بررسی پایداری مکانیکی
به آرامی کانکتور را تکان دهید تا مطمئن شوید که شلی یا صدای غیرعادی وجود ندارد.
آزمایش ارتعاش (به عنوان مثال، جارو کردن فرکانس 5-500 هرتز) را در یک محیط ارتعاشی انجام دهید.

(3). نظافت و نگهداری منظم
تمیز کردن سطح تماس: هادی داخلی و پین ها را به طور مرتب با الکل بی آب و پارچه نبافته تمیز کنید تا لایه اکسید یا کثیفی از بین برود. از استفاده از مواد ساینده (مانند کاغذ سنباده) برای جلوگیری از آسیب به روکش طلا/نقره خودداری کنید. آب بندی را بررسی کنید: کانکتورهای ضد آب باید به طور مرتب بررسی کنند که آیا حلقه O یا درزگیر کهنه شده است و در صورت لزوم آن را تعویض کنید. بازرسی لایه محافظ: مطمئن شوید که لایه محافظ کابل آسیبی ندیده است تا از تداخل الکترومغناطیسی (EMI) بر کیفیت سیگنال جلوگیری شود.

(4). از آسیب های محیطی جلوگیری کنید
مقاومت در برابر رطوبت و خوردگی:
اتصالات پوسته ای با روکش طلا یا فولاد ضد زنگ باید در محیط های مرطوب یا نمک پاش استفاده شود و بازدارنده های زنگ باید به طور منظم استفاده شوند.
اتصالات غیر ضد آب را می توان به طور موقت با لوله های انقباض حرارتی یا نوار ضد آب محافظت کرد.
مدیریت دما:
در محیط های با دمای بالا (مانند واحدهای فرکانس رادیویی ایستگاه پایه)، اطمینان حاصل کنید که مواد دی الکتریک رابط (مانند PTFE) تغییر شکل نمی دهند.
در محیط های با دمای بسیار پایین (مانند تجهیزات قطب شمال)، از ترک خوردن شکننده قطعات پلاستیکی خودداری کنید.

(5). استفاده معقول و مدیریت زندگی
کاهش وصل و قطع مکرر برق:
برای سناریوهای وصل و جدا کردن پریز فرکانس بالا (مانند تجهیزات آزمایشی)، مدل های با عمر بالا (مانند وصل و جدا کردن SMA بیش از 5000 بار) را انتخاب کنید.
در صورت لزوم، از آداپتورها یا کابل های افزودنی برای کاهش تعداد وصل و جدا شدن کانکتور اصلی استفاده کنید.
تست عملکرد دوره ای:
از یک آنالایزر شبکه برای تشخیص VSWR (نسبت موج ایستاده) و از دست دادن ورودی استفاده کنید و در صورت غیرعادی بودن آنها را به موقع تعویض کنید.
استراتژی تعویض قطعات یدکی:
هنگام نزدیک شدن به عمر اسمی وصل و قطع برق (مانند SMA 5000 بار) یا زمانی که تماس ضعیفی اتفاق می افتد، از قبل تعویض کنید.

(6) پیشگیری از خطا
از ترکیب برندهای مختلف خودداری کنید:
سعی کنید از مدل اتصال یکسان در همان سیستم استفاده کنید تا از سایش ناشی از عدم تطابق تحمل جلوگیری کنید.
ثبت گزارش تعمیر و نگهداری:
هر زمان نگهداری، داده های تست و سوابق جایگزینی را برای تسهیل تجزیه و تحلیل روندهای زندگی ثبت کنید.

7. RF کانکتور کواکسیال سوالات متداول (سؤالات متداول)
(1). چرا کانکتور تماس ضعیفی دارد؟
دلایل احتمالی: اکسیداسیون یا آلودگی پین (با الکل تمیز شود). رزوه سفت نشده است (SMA به گشتاور 0.5~0.8N·m نیاز دارد). آسیب های مکانیکی (مانند پین های خم شده، نیاز به تعویض دارند).

(2). چگونه از از دست دادن بیش از حد سیگنال جلوگیری کنیم؟
از قوام امپدانس اطمینان حاصل کنید (50Ω/75Ω با هم مخلوط نمی شوند). کابل های کم تلفات (مانند LMR-400) را انتخاب کنید. سطح تماس را به طور مرتب تمیز کنید تا از اکسید شدن جلوگیری شود. (3). آیا می توان کانکتورهای مارک های مختلف را مخلوط کرد؟ توصیه نمی شود! تفاوت تحمل بین مارک های مختلف ممکن است باعث شود: تماس ضعیف پین. ناپیوستگی امپدانس (انعکاس سیگنال). کاهش مقاومت مکانیکی (مانند لغزش نخ).

(3). چگونه کانکتورها را برای محیط های با دمای بالا انتخاب کنیم؟
PTFE مقاوم در برابر درجه حرارت بالا را به عنوان ماده دی الکتریک انتخاب کنید (محدود به 165 درجه سانتیگراد). از فولاد ضد زنگ یا پوسته های فلزی با روکش طلا استفاده کنید. از قطعات پلاستیکی (که به راحتی تغییر شکل می دهند) خودداری کنید.

(4) چگونه یک کانکتور کواکسیال RF انتخاب کنیم؟
عوامل زیر باید در نظر گرفته شود:
محدوده فرکانس: BNC (≤4GHz)، SMA (≤18GHz)، نوع N (≤11GHz)، 2.92mm (≤40GHz).
تطبیق امپدانس: 50Ω (سیستم ارتباطی) یا 75Ω (انتقال ویدئو).
ظرفیت توان: برای توان بالا، نوع N یا نوع 7/16 را انتخاب کنید.
الزامات زیست محیطی: نوع ضد آب برای استفاده در فضای باز (IP67)، نوع روکش طلای مقاوم در برابر خوردگی برای استفاده نظامی.

(5) چگونه شکست کانکتور را تشخیص دهیم؟
بازرسی بصری: اکسیداسیون، تغییر شکل، ترک.
تست مولتی متر: رسانایی و مقاومت عایق.
تجزیه و تحلیل شبکه: اندازه گیری VSWR و افت درج.
راهنمای عیب یابی سریع:

(6) چرا VSWR (نسبت موج ایستاده) خیلی زیاد است؟
کانکتور و امپدانس کابل مطابقت ندارند.
اتصال به طور کامل درگیر نشده است (یک شکاف هوا وجود دارد).
کابل یا کانکتور از داخل آسیب دیده است.
